博通2T2R WiFi模块

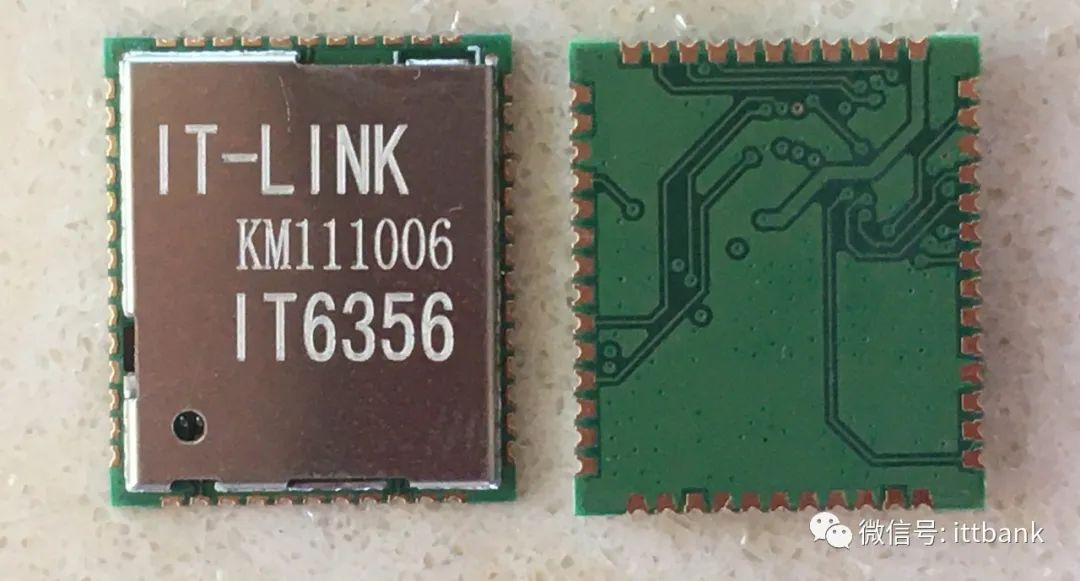

IT6356 WiFi模组简介

2T2R WiFi模块：

此模块为 2.4G + 5G 双频道，支持802.11a/b/g/n/AC，支持蓝牙 4.2；2T2R 双天线。

具有以下优势：

• 1、速度快：支持最新WIFI 标准，802.11a/b/g/n/AC；支持蓝牙 4.2；

• 2、信号好：支持5G WIFI，干扰少，速度快，避开蓝牙，Zigbee，普通2.4G WIFI等信号的干扰和竞争；

• 3、带宽：20T/40T/80T；

• 4、速率：867Mbit/s 2T2R；

• 5、体积：13mm x 15mm x 2.1mm；

• 6、功耗小：数以千万级被应用于智能手机手机以及平板，PC上，符合最苛刻的手机功耗标准；

• 7、品质高：模块采用全球顶级的Broadcom WIFI芯片,日本村田芯片级封装工艺制作；

• 8、价格优：相比同样指标的台湾工艺的AP6354、AP6356S系列，价格优势很大；

• 9、性能稳：模块在极小的体积下仍然集成了内置晶振，这样不但给客户节省成本，而且避免了需要频率校准生产工艺，避免了外置晶振造成的频偏，不起振等良率问题；

• 10、兼容好：针对已采用正基系列的模块，我们免费提供引脚兼容的转接板，让客户不用改动硬件设计文件，就可以贴片生产。

博通BCM4354芯片 + 日本村田芯片级封装工艺：

• 支持IEEE802.11a/b/g/n/AC；

• 支持bluetooth V4.2 + HS；

• SDIO V3.0接口；

• 超小体积：9.2mm * 5.7mm *1.2mm,重量：169.8mg；

• ROHS认证；

• 自带FM；

• 支持2.4G/5G 双频段；

• 带宽：20T/40T/80T；

• 速率：867Mbit/s 2T2R；

• 支持WIFI/BT同时工作；

• 提供兼容AP6354/AP6356S以及RTL8822引脚转接板；

• 提供Android、Linux 驱动

应用平台如下：

• Amlogic（晶晨）：S905 S905X S905X2 S905X3 S905W S905D S912；

• Rockchip（瑞芯微）：RK3128 RK3288 RK3328 RK3368 RK3399；

• Allwinner（全志）：H6 H8

• Freescale（飞思卡尔）：iMX6系列

• Samsung（三星）

主要应用如下：

OTT盒子、投影仪、车载设备、平板电脑、带WIFI智能设备等。

IT6356 WiFi模组成功案例
