高灵活性、低可闻噪声无感型正弦波三相电机控制器

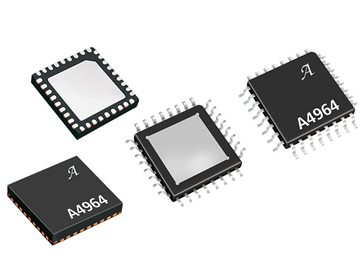

A4964

主要功能优势

在使用小型微控制器实现与中央电子控制单元（ECU）、智能故障和状态处理的通信接口的系统中，A4964除具有电机控制功能外，还可以为微控制器提供电源和看门狗电路，以及微控制器与中央ECU和点火开关之间的高压接口。A4964也可以作为独立的单芯片远程电机控制器使用。

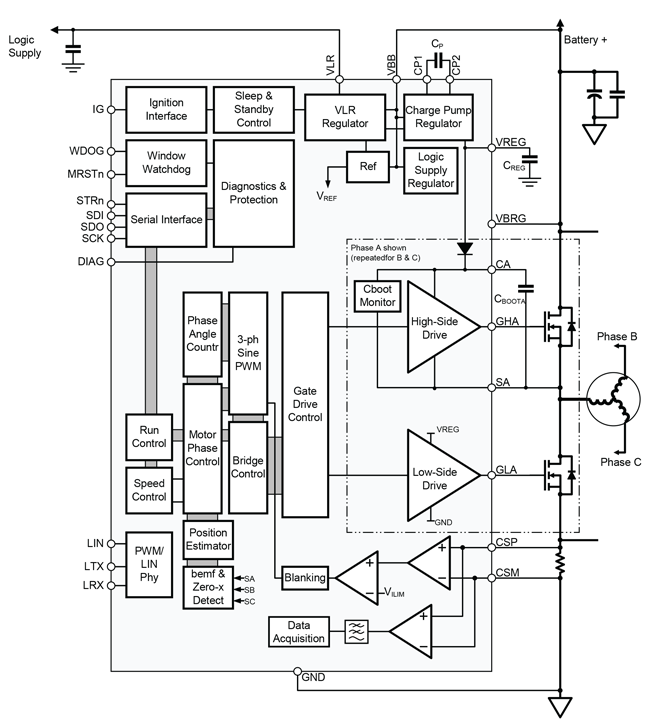

A4964功能框图

电机可由一个三相正弦电流驱动器A4964驱动，通过监测电机的反电动势（bemf）可以确定相位换向，而不需要独立的位置传感器。无传感器启动机制包括正向和反向预转动（风车）检测和同步，允许器件在范围广泛的电机和负载条件下工作。

A4964能够提供三种控制模式：开环（电压）控制、电流（转矩限制）控制和闭环速度控制，使其能够广泛用于多种应用。A4964的控制模式、工作模式和桥接参数可通过SPI兼容的串行接口进行编程，单一电流检测放大器能够通过串行接口提供峰值电流限制和平均电流测量。集成式诊断功能可提供欠压、过温和电源桥故障指示，并可在大多数短路条件下保护电源开关。

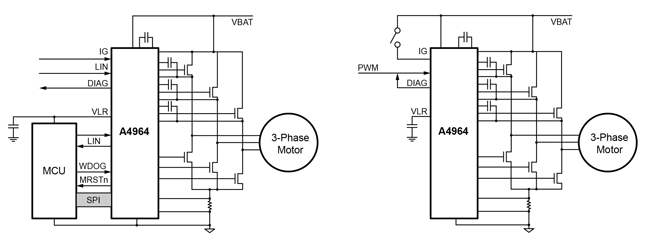

A4964典型应用电路
