无线传感器网络在智能交通系统中应用

　　智能交通系统(ITS)应用在城市交通中主要体现在微观的交通信息采集、交通控制和诱导等方面，通过提高对交通信息的有效使用和管理来提高交通系统的效率，主要是由信息采集输入、策略控制、输出执行、各子系统间数据传输与通信等子系统组成。信息采集子系统通过传感器采集车辆和路面信息，策略控制子系统根据设定的目标(如通行量最大、或平均候车时间最短等)运用计算方法(例如模糊控制、遗传算法等)计算出最佳方案，并输出控制信号给执行子系统(一般是交通信号控制器)，以引导和控制车辆的通行，达到预设的目标。

　　无线传感器网络是一种融合短程无线通讯技术、微电子传感器、嵌入式系统的新技术，逐渐被用于智能交通系统等需要数据采集与检测的相关领域。基于IEEE 802.15.4规范的ZigBee技术，具备以下良好特性：①功耗低，2节普通5号电池可支持一个节点工作6~24个月;②组网能力强，网络最多可达个节点，并支持树状、星状、网状等多种组网方式;③传输距离远，两节点室外传输距离可达几百米，在增加发射功率后可达几千米;④可靠性高，具备多级安全模式;⑤成本低，开放的简化ZigBee协议栈，工作在2.4GHz免执照的ISM频段。

　　无线传感器网络具备优良特性，可以为智能交通系统的信息采集提供一种有效手段，可以监测路口各个方向上的车辆，根据监测结果，改进简化、改进信号控制算法，提高交通效率。无线传感器网络可以应用于执行子系统中的控制子系统和引导子系统等方面。例如可以应用该技术改进信号控制器，实现智能公交系统的公交优先功能。

　　用于ITS的无线传感器网络构建

　　如图1所示，在无线传感器网络结构中，安装道路两旁的汇聚节点组成一个自组织的多跳网状Mesh基础网络构架，交通信息采集专用的传感器终端节点与每个临近的汇聚节点组成星型网络进行通讯，最终的数据将被汇聚到网关节点上。网关节点可以作为一个模块安装在交叉路口的交通信号控制器内，通过信号控制器的专有网络，将所采集到的数据发送到交管中心作进一步处理。

　　在无线传感器网络部署中，汇聚节点可以安装在路边立柱、横杠等交通设施上，网关节点可以集成再交叉路口的交通信号控制器内，专用传感器终端节点可以填埋在路面下或者安装在路边，道路上的运动车辆也可以安装传感器节点动态加入传感器网络。

　　

　　

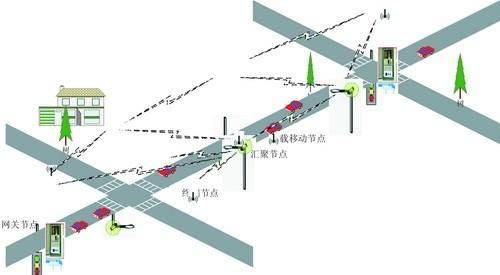

　　图1 用于智能交通信息采集的无线传感器网络结构

　　采用无线传感器网络进行交通信息采集

　　在交通信息采集中，终端节点可采用非接触式地磁传感器来定时收集和感知区域内车辆的速度、车距等信息。当车辆进入传感器的监控范围后，终端节点通过磁力传感器来采集车辆的行驶速度等重要信息，并将信息传送给下一个定时醒来的节点。当下一个节点感应到该车辆时，结合车辆在两个传感器节点间的行驶时间估计，就可估算出车辆的平均速度。多个终端节点将各自采集并初步处理后的信息通过汇聚节点汇聚到网关节点，进行数据融合，获得道路车流量与车辆行使速度等信息，从而为路口交通信号控制提供精确的输入信息。通过给终端节点安装温湿度、光照度、气体检测等多种传感器，还可以进行路面状况、能见度、车辆尾气污染等检测。

　　

　　

　　图2 用于交通信息采集的无线传感器网络部署

　　无线传感器网络在ITS中的应用

　　实现智能公交系统中的公交优先功能需要对现有交通信号控制器进行改造。通过添加传感器等辅助设备，交通信号控制器可以估算出公交车辆到达交叉路口的时间(旅行时间)，计算出公交车辆在路口是否需要给予优先(可选择乘客数量作为优先权重)，然后选择合适的优先控制策略，通过调整绿信比来优先放行公交车辆。交通信号控制器的改造包括：

　　①车载无线通讯终端节点;

　　②交叉路口交通信号控制器上集成无线网关;

　　③用于公交车辆定位的终端节点;

　　④通过构建基于ZigBee的无线传感器网络可以实现上述功能。

　　当要临近路口时，车载ZigBee无线终端节点进行公交车辆信息广播，路边部署的无线传感器网络获取信息后，公交车辆定位的终端节点对其跟踪获取信息并汇聚到无线传感器网络网关节点上，通过内部连接最后信息传送给交通信号控制器，进行相应的优先处理。
