深入了解2400系列低压数字源表产品线

想深入了解吉时利2400系列低压数字源表产品线，可以从电压准确度、附加的源规范、电流准确度、接触检查规范等角度对个别型号进行对比分析来看。下面和大家一起分享：



电压准确度（本地或远端感测）





温度系数（0°C~18°C & 28°C~50°C）：±（0.15×规定的准确度）/°C。

稳压：线路调整率：量程的0.01%。负载调整率：量程的0.01%+100μV。

过压保护：用户可选值，5%容限。工厂缺省=none。

电流极限：双极性电流极限（容限）设为一个值。量程的0.1%（最小值）。

过冲：典型值<0.1%（全量程台阶，阻性负载，10mA量程）。



注解

1仅2400[1]、2410：当连续输出电流低于105mA时指标有效。当连续工作在105mA以上超过1分钟时，准确度降低10%/35mA@高于105mA。

2速度=标准（1 PLC）。对于0.1 PLC，增加0.005%量程补偿指标，除了200mV、1A、10A量程增加0.05%。对于0.01 PLC，增加0.05%量程补偿指标，除了200mV、1A、10A量程增加0.5%。

3准确度适于2线或4线模式，当正确调零时。

4在脉冲模式，限于0.1 PLC测量。



附加的源规范（适于所有型号）

瞬态响应时间：负载出现阶跃变化后，输出恢复至规定值的最短时间为30μs。

命令处理时间：接收到：SOURce:VOLTage|CURRent 命令后，输出端开始变化所需的最长时间。自动量程开：10ms。自动量程关：7ms。

输出建立时间：命令处理完后，达到最终值0.1%的所需时间。100μs（典型值）。阻性负载。10μA~100mA范围。

直流浮地电压：输出端相对于机壳地可以浮至±250VDC（2440型为±40VDC）。

远端感测：每负载线压降达1V。

准确度容限：在基本规范上增加0.3%的量程和±002%的读数。

过温保护：如果内部感测的温度过高即将装置设为待机模式。

量程改变过冲：过冲至全阻性100kΩ负载，10Hz~1MHz带宽，相邻量程：100mV（典型值），除了20V/200V（20V/60V，对于2420），20V/100V对于2425和2430，量程边界，和2440。

最小容许值：量程的0.1%。

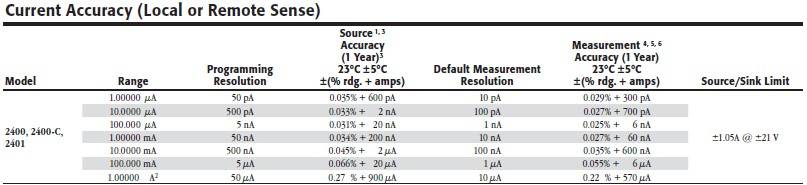

电流准确度（本地或远端感测）



温度系数（0°C~18°C & 28°C~50°C）：±（0.15×规定的准确度）/°C。

稳流：线路调整率：量程的0.01%。负载调整率：量程的0.01%（除了2440，5A量程的0.05%）+100pA。

电压极限：双极性电压极限（容限）设为一个值。量程的0.1%（最小值）。

过冲：<0.1%典型值（1mA步长，RL=10kΩ，20V量程，适于2400、2410、2420、2425、2430），（10V量程，适于2440）。



接触检查规范（要求-C版本）（不适于2401）

速度：350μs，用于验证和通知。





注解

1仅2400、2401、2410：当连续输出电流低于105mA时指标有效。当连续工作在105mA以上超过1分钟时，准确度降低10%/35mA@高于105mA。

2全面运转（1A）任意负载至30°C（50°C，对于2420和2440）。30°C以上（50°C，对于2420和2440）的环境温度，降低35mA/°C并按比例分配35mA/Ω负载。4线模式。对于电流阱工作在1A、3A或5A量程，最大连续功率限于约1/2额定功率或以下，这取决于电流，高达30°C环境温度。请参见用户手册中的功率公式计算在具体条件下允许的占空比。

3对于阱模式，1μA~100mA量程，准确度是：

2400、2401：±(0.15%+偏移量*4)。2410、2420、2425、2430[2]、2440：±(0.5%+偏移量*3)。

对于1A量程，准确度是：

2400、2401：±(1.5%+偏移量*8)。2410[3]、2420[4]、2425[5]、2430、2440[6]：±(1.5%+偏移量*3)。

4速度=标准（1 PLC）。对于0.1 PLC，增加0.005%量程补偿指标，除了200mV、1A、10A量程增加0.05%。对于0.01 PLC，增加0.05%量程补偿指标，除了200mV、1A、10A量程增加0.5%。

5准确度适于2线或4线模式，当正确调零时。

6在脉冲模式下，限于0.1 PLC测量。
