爱芯科技：算力惊人的智能视觉处理芯片

5月14日，2021松山湖中国IC创新高峰论坛在美丽的松山湖拉开大幕，作为业内推广中国芯最知名的平台，每届松山湖论坛重点推广8~10款代表中国先进IC设计水平、与年度热门应用需求紧密结合的IC新品,松山湖论坛已经成功举办10届,本届松山湖论坛聚焦智慧物联网，推荐的10款产品均代表了目前本土AIOT领域最具创新和特色的产品。在上午的论坛中，爱芯科技的CEO仇肖莘推介了该公司最新的视觉芯片AX630A。

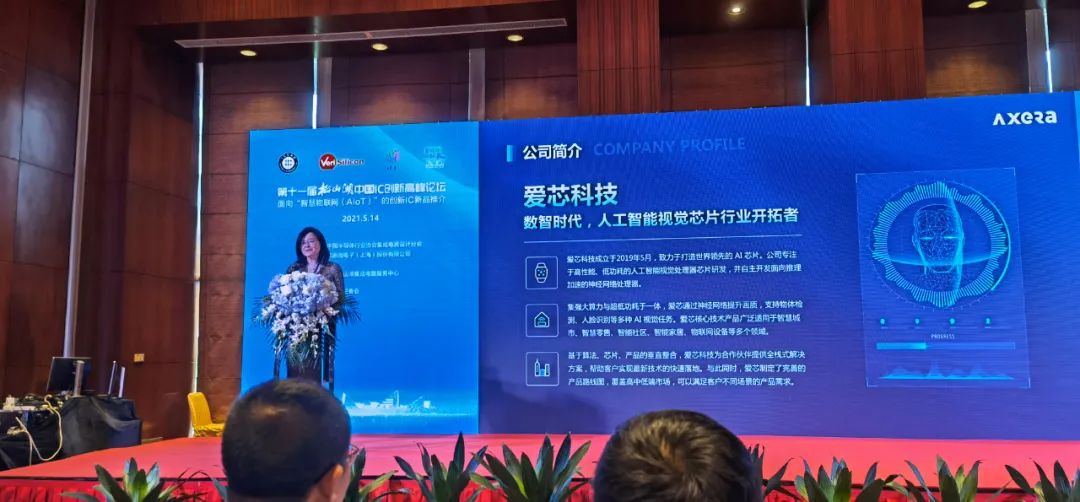

她表示，爱芯科技成立于2019年5月，致力于打造世界领先的AI芯片。爱芯组建了从芯片设计、研发到生产的全功能团队，核心成员均参与过10颗以上芯片的设计和生产，在产品规划和产品落地上具有丰富经验。基于算法、芯片、产品的垂直整合，爱芯科技为合作伙伴提供全栈式解决方案，帮助客户实现最新技术的快速落地。与此同时，爱芯制定了完善的产品路线图，覆盖高中低端市场，可以满足客户不同场景的产品需求。

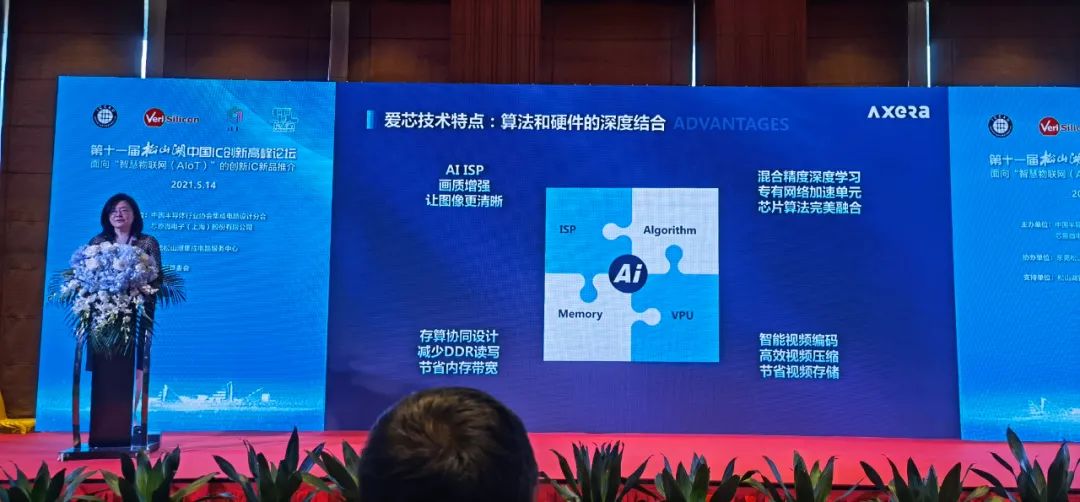

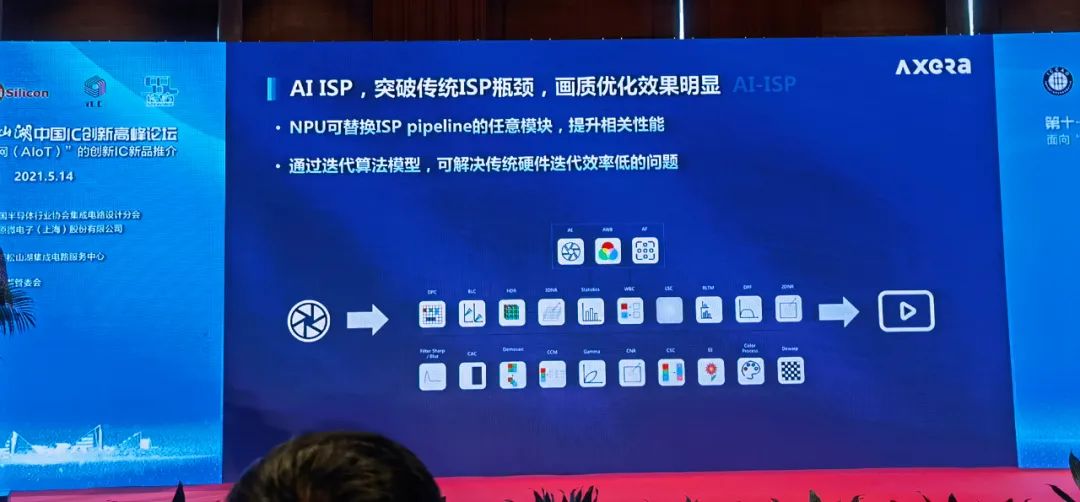

她表示，目前端侧AI领域的算力需求在不断增大，算法和架构日益复杂， 爱芯科技针对需求从0开始设计芯片的，并不是授权一个NPU做出一颗芯片，爱芯科技的芯片能效比非常高，在端侧AI芯片中优化到了很高程度，爱芯的ISP不是传统的ISP，而是把AI的理念引入到ISP中去，通过不断训练提升ISP的性能。把关键模块软件化，这可以看成是软件定义ISP。我们的NPU是混合精度低比特的方式，在低功耗同时把算力做上去，另外，爱芯也是存算一体设计，存储做了优化设计。它的视频编解码是授权芯原的，在其之上做了AI处理。

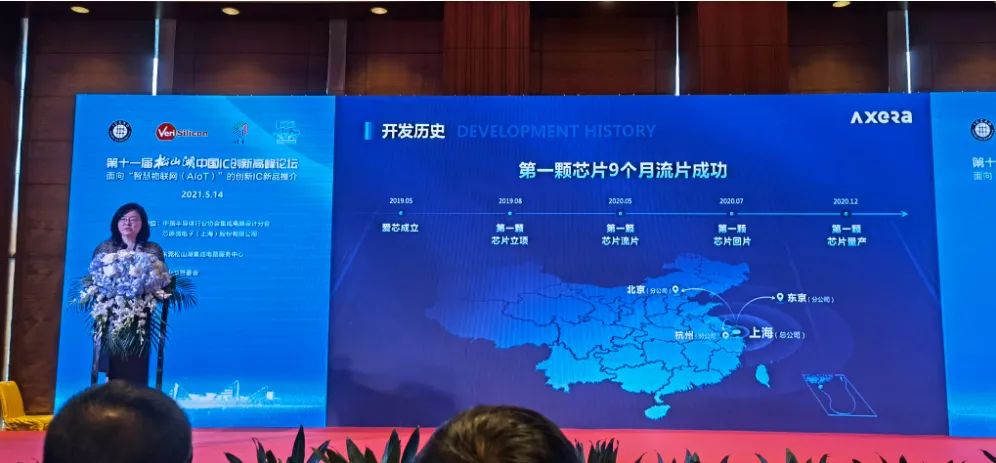

这款芯片是台积电12nm，第一颗芯片9个月一次流片成功，去年12月进入量产，目前已经通过了大客户的评测。

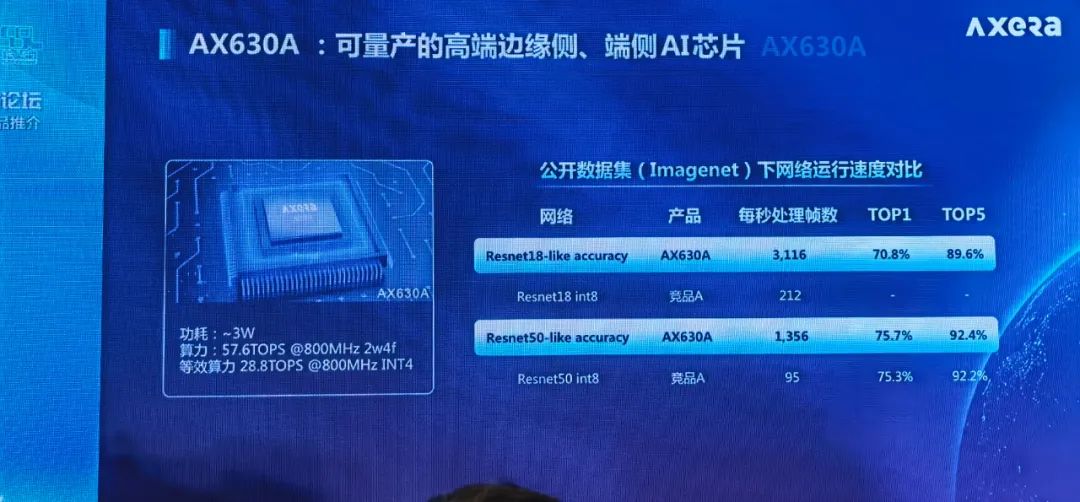

其等效算力达到28TPOS，是边缘侧很高的算力芯片，跟竞品A对比，精度类似情况下，竞品A每秒95帧，AX630A能处理1356帧。

这颗芯片画质非常好，超强的编解码能力，我们的整体低功耗性能很优秀。

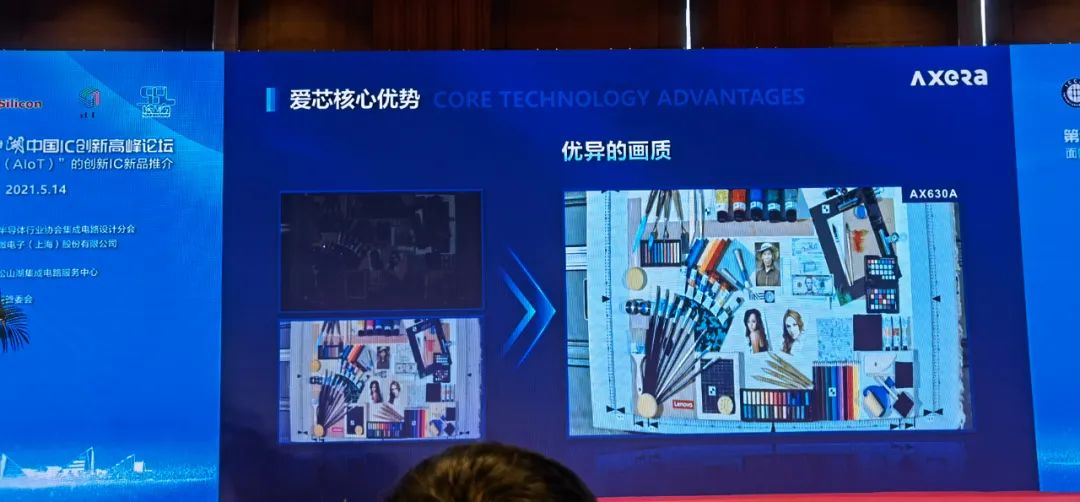

这是ISP的形象化，可以实现优质的画质

在0.1勒克斯情况下拍摄，这是视频下的对比

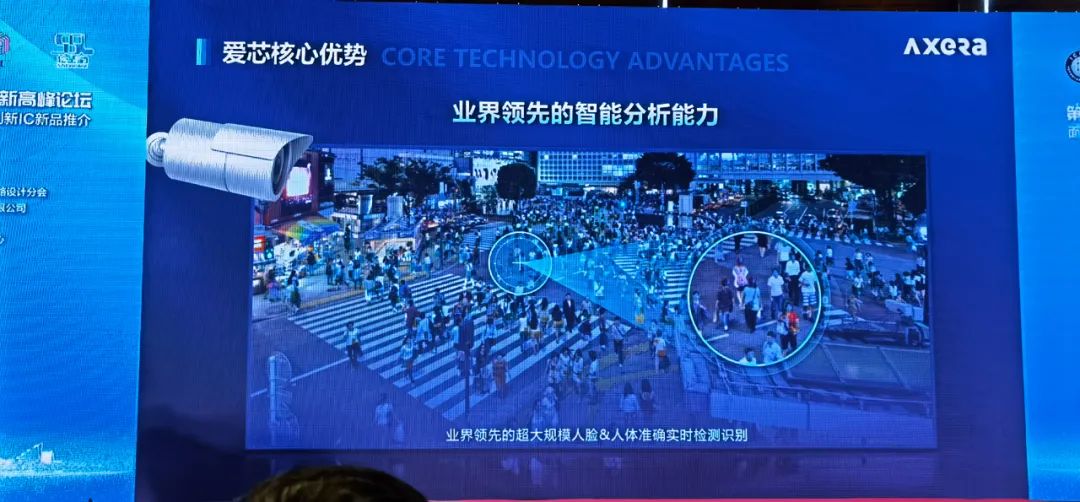

爱芯的NPU是超大算力，我们用一颗630AX服务器级别算力做的性能，也可以做边缘端的20路解码+检测。

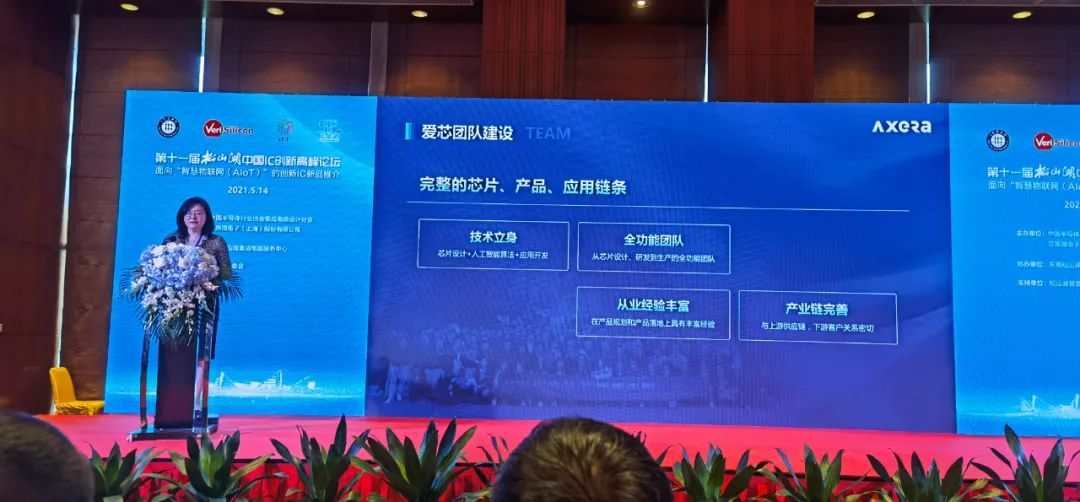

爱芯已经有200人团队，经验很丰富。创始人兼CEO仇肖莘博士在芯片行业从业20余年，曾任紫光展锐CTO，负责管理研发团队，制定公司整体技术及产品战略；在加入紫光展锐前，作为Broadcom技术副总裁，深度参与移动通讯技术路线制定，并领导大型国际化团队，执行博通手机芯片的研发和量产，直接服务于三星、诺基亚、爱立信等一线客户；此前，仇肖莘还曾担任AT&T Labs首席科学家。仇肖莘拥有清华大学自动化学士和硕士学位及南加州大学电气工程博士学位。
