你所了解的电波暗室实验室种类有多少？

按电波暗室的用途分类

电波暗室按用途可分为天线图测试室、雷达截面测试室、电磁兼容(EMC)测试室、电子战(对抗)测试室。

1.1

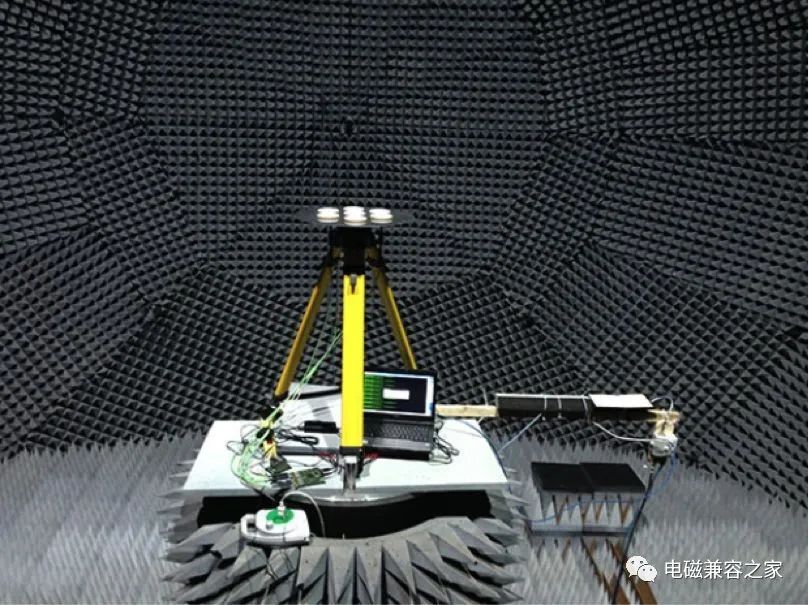

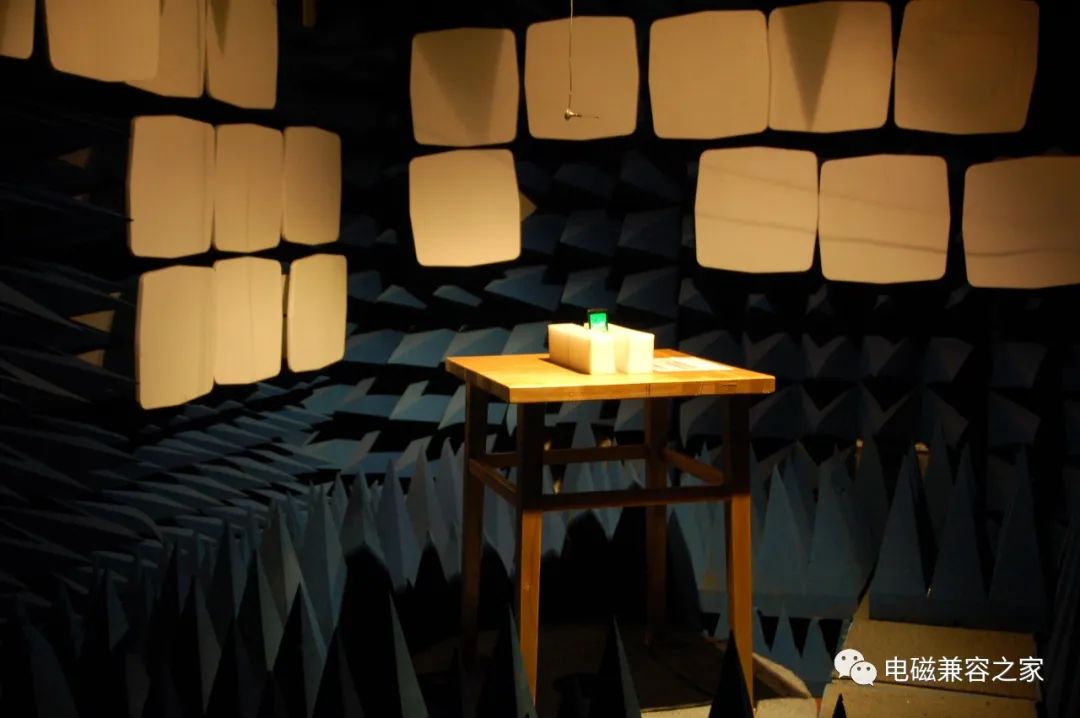

天线图测试室

天线是电磁兼容测试中不可缺少的一部分，天线参数的准确性将对测试结果产生影响。天线图测试室就是专门测试天线参数的实验室，如：天线的方向性图和增益等。

1.2

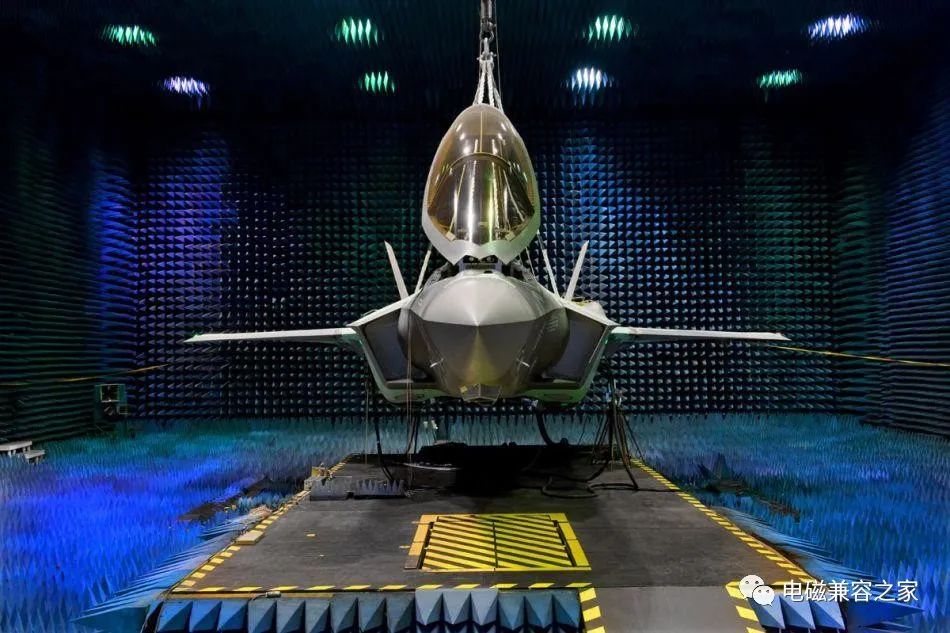

雷达截面测试室

用于测试舰船、飞机、导弹(火箭)、车辆等所载雷达截面。

1.3

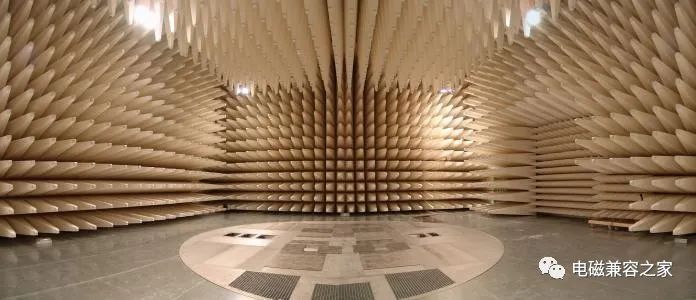

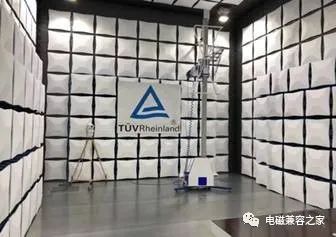

电磁兼容测试室

这是使用较为广泛的一种电波暗室，对于一般的电子产品，在其投入市场正式使用前都要进行辐射发射和辐射抗扰度的测试，以便判断产品是否可以投入市场，电磁兼容测试室便可以完成测试任务。

1.4

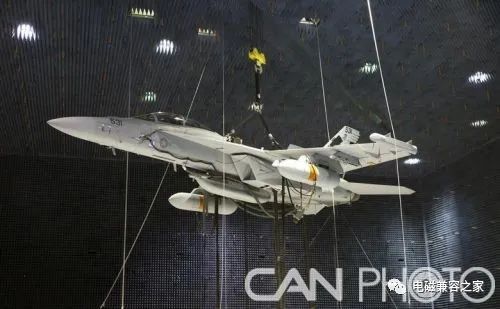

 电子战(对抗)测试室

模拟实战电磁干扰情况下装备系统的工作状况。

按电波暗室的形状分类

电波暗室按形状可分为矩形电波暗室、锥型电波暗室。

2.1

矩形电波暗室

目前大部分电波暗室都建造成矩形，标准3m法、5m法和10m法暗室都是指矩形暗室。

2.2

 锥型电波暗室

这种暗室可以有效的避免侧面、顶面和地面的反射，而这些因素经常会影响矩形电波暗室的性能。矩形电波暗室在低频(1GHz以下)性能比较差，锥形电波暗室就没有这个缺点。所以它常用来试验或测量卫星通信以及整个卫星。

按内表面吸波材料的粘贴方式分类

按照内表面吸波材料的粘贴方式，可将暗室分为半电波暗室、全电波暗室和改进型半电波暗室。

3.1

半电波暗室

半电波暗室是除了地面(接地平板)之外，其余五面都装有吸波材料的屏蔽室。作为室外开阔试验场地的替代场所，半电波暗室已被国内外标准认可，成为应用广泛的EMC测试场所。但半电波暗室存在自身缺陷，如天线的升降，地平面电磁波反射等引起的测量值的不稳定。半电波暗室被用于EMC辐射发射和电磁辐射敏感度测量。主要性能指标用归一化场地衰减(NSA)和测试面场均匀性(FU)来衡量。

3.2

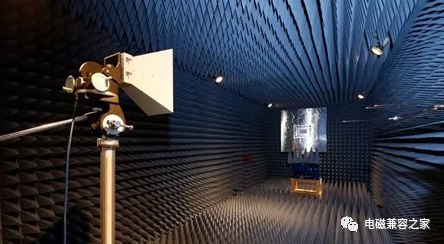

全电波暗室

全电波暗室是内表面全部装有吸波材料的屏蔽室。用来模拟自由空间的传播环境。全电波暗室完全摒弃了平面大地干涉原理，解决了半电波暗室固有的许多缺陷。同时由于模拟自由空间，没有反射的发生，不存在干涉模型，对水平极化、垂直极化的一致性较好；并且不存在3m和10m之争，有时候只需3m即可，为电磁兼容测试提供了一种低造价、低费用、方便高效、灵活准确的测试方法。全电波暗室主要用于微波天线系统的参数测量。通常用静区，反射率电平，交叉极化度，多路径损耗，幅度均匀性和工作频率等六项指标来表示。

3.3

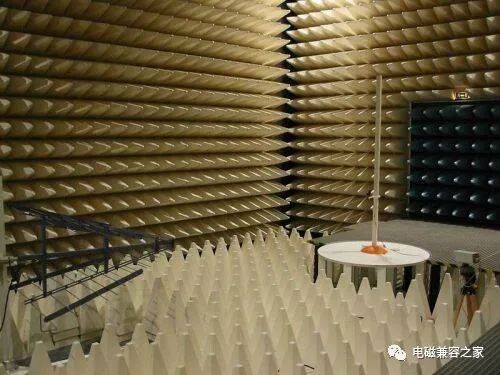

改进型半电波暗室

改进型半电波暗室是在接地平板上装有附加吸波材料的半电波暗室。由于电波暗室不仅是骚扰辐射的测试场地，也是抗扰度测试场地。设备抗扰度(设备敏感度)测试时评估EUT对来自空间的辐射电磁场的抗扰性能，该测试应在电波暗室中进行，地面上应铺设吸波材料。因此，对于半电波暗室，测试时必须把吸波材料补上，使之没有反射，这就变成了改进型半电波暗室。在测试辐射发射时将吸波材料移走，又还原成半电波暗室。

按电波暗室的尺寸分类

电波暗室按照尺寸大小可分为超紧缩型预测式全波暗室、小实用尺寸电波暗室、小型电波暗室、3米法电波暗室、5m法电波暗室、10m法电波暗室。

4.1

超紧缩型预测式全波暗室

尺寸约为4.6m×2.5m×2.75m。它主要用来进行抗扰度测试，也可以进行辐射发射的预测试。这种暗室占用空间小，造价低，特别是由于它是拼装成的，所以在任何地方都可以拆卸和安装。并且升级到733型暗室和标准3米法暗室也很容易。此类暗室很适合中小型企业使用。

4.2

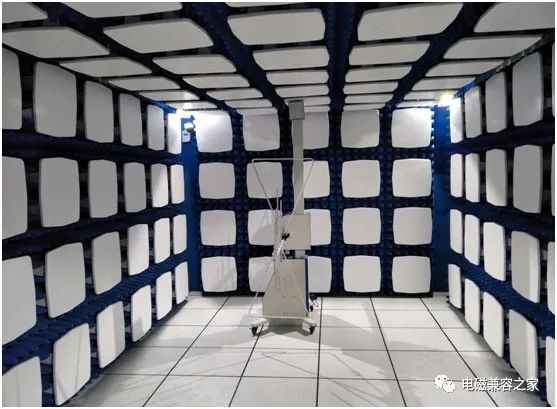

小实用尺寸电波暗室

尺寸约为7m×3m×3m。主要用于射频抗扰度，发射预估及自由空间发射测试。适合频率为26MHz～1GHz，造价较低，适用于中小型企业做内部测试。

4.3

 小型电波暗室

尺寸约为8m×4m×4m。主要用于射频抗扰度发射预估及自由空间发射测试。适合频率为26MHz～1GHz，比小实用尺寸电波暗室略高，尺寸也略大。

4.4

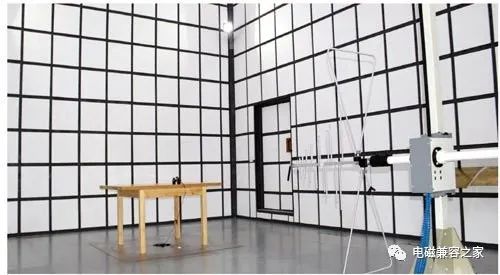

 三米法电波暗室

尺寸约为9m×6m×6m。用于射频抗扰度及发射测试尺寸在2m以下的产品。是国际上普遍采用的代替开阔场的实验场地。

4.5

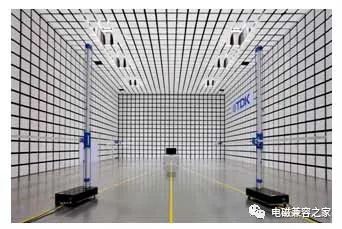

五米法电波暗室

尺寸约为11m×7m×9m。价格比3m法电波暗室贵，但只是10m法价格的三分之一。性能在较宽范围内都比3m法电波暗室优越，且与10m法的换算修正关系较之3m法对10m法的换算修正关系更优越。可以测试较大体积的EUT。这种暗室已经逐渐得到推广和应用。

4.6

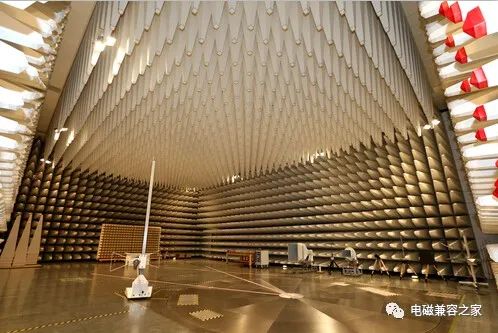

十米法电波暗室

尺寸约为21m×12m×9m。造价昂贵。测试性能效果较之前小的电波暗室数据更为准确，且常用于大型设备的电磁兼容辐射场地测试，目前为大型单位所重用。
