汽车电气设备拆解：ZF和特斯拉的三目摄像头有何不同

日产的ProPilot和BMW之前的辅助驾驶系统，有很大一部分都是采用ZF的摄像头来进行S-Cam3.5和S-Cam4系列的开发。其实从硬件拆解来看，同样一个东西，传统OEM和Tier1是有着分工的——OEM定义功能和通信要求，Tier 1实现软硬件集成。而到了Tesla这里三目摄像头就是个纯硬件——采集完数据发给Autopilot 控制器。所以从传感器、ECU和执行器的角度来看，就实现了传统Tier1的能力（作用）弱化，形成OEM会把软件和算法都给“收走”的局面。

【ZF的S-Cam4系列摄像头】

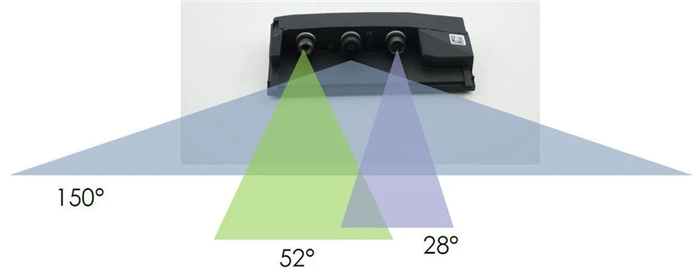

ZF的S-Cam4 包括两个版本：一个三目（我忍不住想起三目童子）的版本和一个单目的版本，三目包含一个150°的广角摄像头用于监视车辆周围环境，一个52°的中距摄像头和一个28°的远距摄像头。

图1 S-Cam4 三目童子

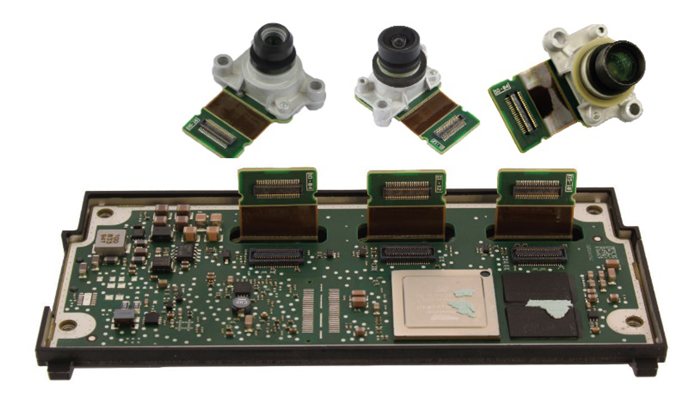

如下图所示，S-Cam4具有三个摄像头模块，采用Omnivision CMOS图像传感器（上一代S-Cam4用的安森美的CMOS）和Mobileye'a EyeQ4视觉处理器。如下图所示，CMOS传感器隔离在三个不同的PCB上，系统主板包含Mobileye的视觉处理功能。

图2 S-Cam4 拆解概览

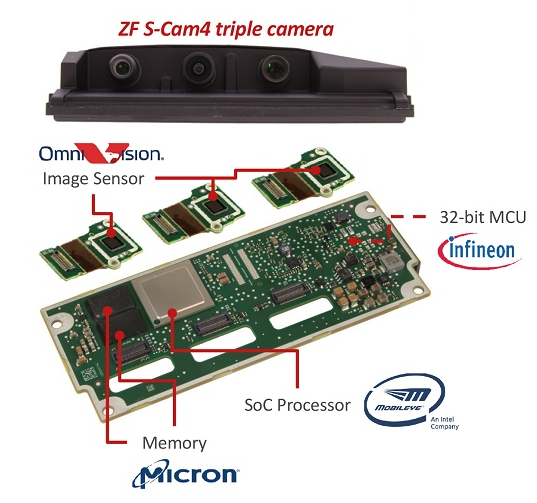

主板上包括一个32位的MCU、Mobileye EyeQ4和相应的存储器，车企确定功能需求后交给ZF来完成，ZF集成了Mobileye的算法来实现封装成车企要求的样子。

图3 S -Cam4 主要芯片

所以对于ZF来说，这个三目摄像头是包含完整的功能，根据安装的位置来调整和集成测试，前期大量的工作可以自己完成。其实硬件设计上也相对简单，主要还是对接Mobileye需要多做一些工作。

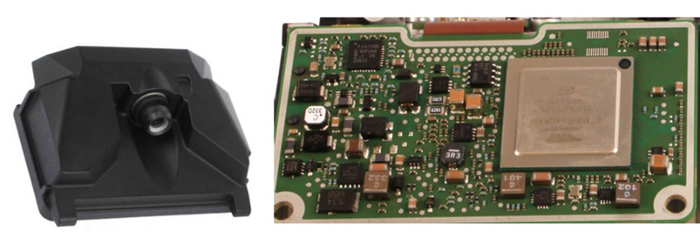

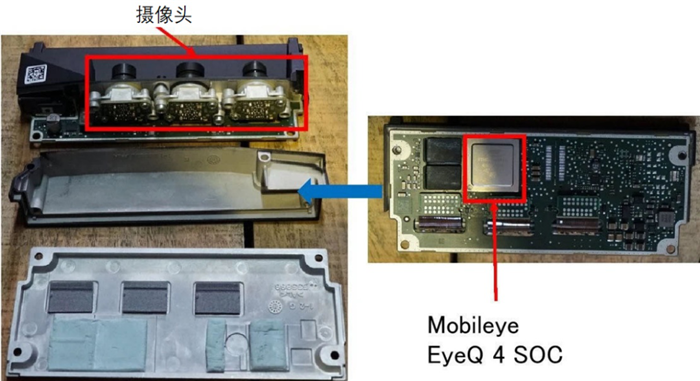

图4 S-Cam4三目和单目的拆解示意图

【特斯拉的三目摄像头】

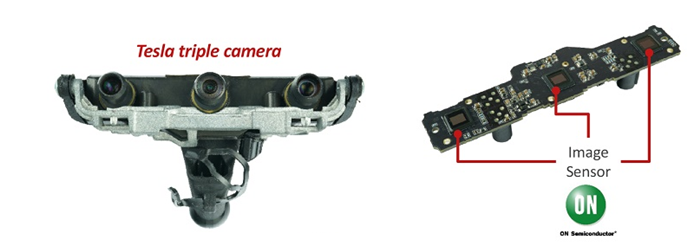

与ZF的产品有差异，特斯拉在摄像头模块里面只是定义为“采集图像”，因此如下所示开发了有三个安森美半导体图像传感器（ON Semi AR0136A的CMOS）的三摄像头模块，都是基于安森美半导体在2015年发布的相同的1.2兆像素图像传感器。

备注：估计特斯拉把所有的CMOS传感器都弄成一样的，然后找安森美谈价格，所以并不在乎这款CMOS的先进性，够用的基础上价格低才是王道。

这个传感器像素尺寸为3.7×um，分辨率为1280×960 1.2Mp。特斯拉的摄像头模块将所有CMOS传感器嵌入到PCB中，而无需处理SoC，这款的成本System Plus预估为65美金，图像处理的部分交给Autopilot的控制器完成。

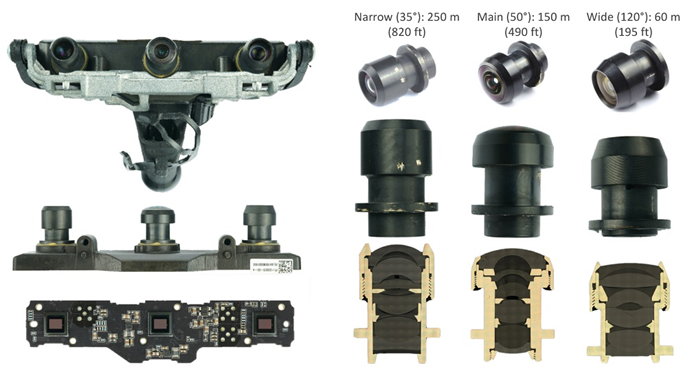

图5 特斯拉的摄像头

这样的路径下，特斯拉实际上把传统Tier1的价值直接降格为一个代工厂，帮忙把芯片买一买，镜头做一做。我其实不理解市场上为什么这么热捧特斯拉的供应商，在无尽的压价过程中，拆开这个摄像头，看看你最终能赚多少加工费，因为失去了软件（这是最有价值的部分），Tier 1的开发只是一个保证可靠性和工艺性的事情，测试都不需要做太多。

小结：

我相信特斯拉在未来利润率会进一步提高，因为供应商切换起来很方便，把软件“收走”以后买一堆没有多少软件技术含量的组装工作确实谁低给谁做。而传统Tier 1则面临着传统OEM自建软件能力，和芯片厂家（奔驰和NV的合作）直接接头，把内部的组织和资源转化为原来Tier1甚至是更扁平化的结构。所以未来价值链，就是从车企开始往上游进一步削减，汽车产业未来会产生价值巨大的超级整车厂，但是不会出现超级供应商。在这个过程中，三电领域的趋势也是一样的，只是慢一些。
