通过PC的USB端口控制多个步进电机

该设计基于一个USB转FIFO的并行接口模块(IC1)。这款名为DLP-USB245M的模块提供8位双向数据总线和诸如WR、RD、RXF和TXE等控制信号，利用这些信号控制PC和任何采用USB协议的外接电路的数据流。

利用该模块免去了需应付繁琐的USB接口的工作。另外，该模块带可通过高级语言容易快速地控制模块功能的驱动器软件，从而无需太多牵挂USB协议。

该控制器电路的其余部分包括诸如8D触发器(74LS273)、反向器(7416)和3/8译码器以及达林顿阵列驱动器(ULN2003)等通用数字器件。USB转FIFO模块采用外接5V供电，5V接至脚3、10和11。

其工作过程如下：当PC不向USB转FIFO模块发送数据时，IC1的发送缓存器为空，且RXF保持逻辑1。这使得D触发器(IC2)的RD和CLK为逻辑0，所以，IC2的输出保持不变。但，若PC向USB转FIFO模块接收缓存器发送一个字节，则RXF被拉低，自动指示最少有1字节数据可用。

经过短暂延时后，它将RD和CLK信号置1，且发送缓存器的数据字节输出(出现在D0-D7)在IC2的输出被锁存。一旦数据传输完成且如果发送缓存器为空，RXF返回逻辑1。这意味着没更多数据可用。此举，又将RD置为逻辑0，以便能进一步传输数据。

锁存数据低4位(IC2的Q0-Q3)驱动其它4个8D触发器(74LS273)，而Q4和Q5控制3/8译码器(IC3)。在反向后，译码器的输出(A'、B'、C'、D')作为IC4-IC7的时钟。达林顿阵列驱动器(IC8-IC11)放大IC4-IC7的输出，以便它们可驱动步进电机线圈。这样，通过向IC1写入一个正确字节，PC可选择4个步进电机之一并如愿驱动其电机线圈。

例如，当PC向USB转FIFO模块发送数据0x0A时，步进电机1被选且其线圈以L1 L2 L3 L4 = 1 0 1 0的模式得电。为使步进电机1前转一步，PC发送的下一个字节是0x09；若想使其反转，PC发送0x06。

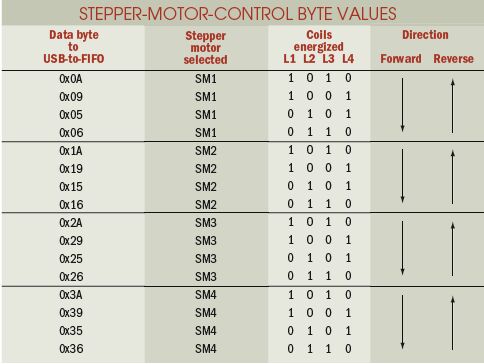

表中列出的是控制4个步进电机以全步运行的字节值。通过适当变化，用户可以半步和微步操控电机。数据字节写入的速率——也即，连续数据的写入间隔——控制步进电机的速度。

除电流放大器和USB-FIFO转换器外，分立器件可用CPLD/FPGA实现。可以多种方式开发电机控制软件。你可采用C或VB或类似LabVIEW等图形程序。若采用与IC1一道提供的VCP(虚拟COM端口)驱动器软件(免费下载)，应用程序将视USB步进电机控制器模块为另一个COM口。但，设置波特率的指令将被忽略且数据将以最快的速度被发送(而不管应用的波特率设置)。你还可采用Windows提供的D2XX直接驱动器，这样，你就可直接控制各项操作，比如“FIFO_写”等。

为对电路功能进行基本测试，你既可利用提供的DLPTEST应用软件或简单借助诸如Hyperterminal等串口程序来不断发送所需字节。在此展示的设计采用12和5V外接电源。所以，你必须留意，当关闭PC或USB集线器(若使用)时，USB总线内的电流也被关断。
