市电程序调光LED路灯电源解决方案

自从科技部推出十城万盏提案以后，各地政府纷纷响应，全力推进。其中绝大多数是把现有的高压钠灯改造成为LED路灯，所以原来的交流供电电路还在，急需一批采用市电供电的LED路灯。一般市电供电的LED路灯虽然也采用恒流电源，但大多没有调光功能，然而即使采用市电供电，如何进一步节能也还是一个重要的问题。为此上海龙茂公司和香港炜达公司紧密合作，推出了一系列市电程序调光LED路灯的电源解决方案。其中有80W（100W），112W（150W），168W（200W），的各种解决方案（括号中的数字代表了所采用的恒压源的瓦数）。所有这些方案都采用了先恒压再恒流的方案，以各自实现最高的性能。

 以112WLED路灯为例，它的框图如下所示。

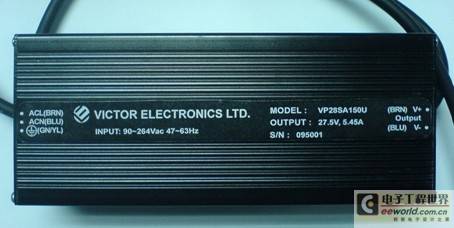

其中AC/DC恒压源采用了香港炜达公司的VP28SA150U恒压源。其最大输出功率为150W瓦，输出电压为28V直流，最大输出电流为5.36A。其效率高达92%，功率因素高达0.99以上。外形图如照片所示。

其它瓦数的AC/DC恒压源的型号和规格如下表所示：

其中输出电压可以根据LED负载所需的最高电压再加上2-3V，以使其后的恒流驱动源工作于降压模式，而得到最高的效率。

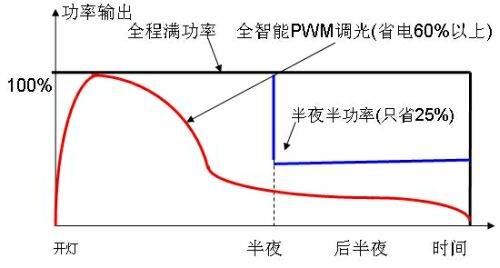

后面接上龙茂公司的可调光降压式恒流源，这种恒流源可以接受脉宽调制（）的调光信号。其效率高达97%以上。在这里用来驱动4x7个1W的LED。一共用了4块这样的模块，以驱动总共112W的LED。调光控制器则采用了龙茂公司生产的SLM4801。这个调光控制器可以根据事先测得的该地区的交通流量，设定其在不同时段的亮度。这个控制器可以整个路灯接通时开始计时，进行调光。也可以根据自带的光敏元件测光，等到天黑时自动开灯。采用程序调光以后，可以节能60%以上。

 这几种方案已经被有关企业采用，准备用到几处路灯中去。
