LED、CCFL显示效果对比分析

来源:OFweek半导体照明网发布时间:2011-11-27314浏览

　　随着几乎所有厂商开始大力推广并支持LED背光源，LED取代传统的灯管式背光（CCFL）已经成为了不可逆转的趋势。不过由于LED从今年开始才开始正式进入大规模量产阶段，因此市面上采用LED背光源的显示器产品相对而言所占的比重依旧不是很大，传统采用CCFL背光源的显示器产品依旧占据着市场的主流地位，考虑到上游的背光模组厂依旧还有一定规模的CCFL背光产能，因此CCFL背光源也不会立刻被淘汰。

　　LED背光显示器也是一种LCD

　当各大厂商推出LED这个概念时，我们看到很多网友和消费者对这个概念依旧存在一定的误解，将LED和LCD完全弄混淆，以至于在论坛中提出“我现在应该买LED显示器还是LCD”。事实上，我们这里通常所说的LED指的是液晶显示器的背光源，它是由多个LED发光二极管颗粒所组成的，属于 LCD的一个组成部分，用来代替传统的CCFl背光源（类似于我们常见的日光灯管），因此LED和LCD属于从属关系，而不是并列关系。

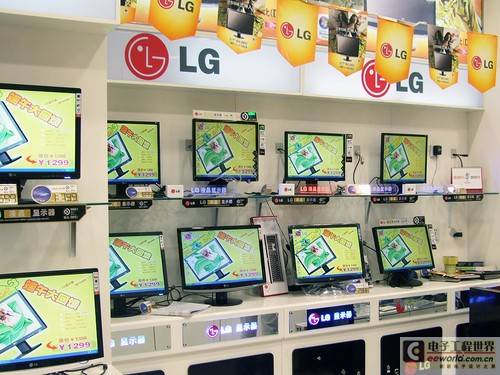

市面上CCFL背光液晶依旧占据着较大的市场份额

　　LED背光真的一定比CCFL更好吗？

　　正是由于LED背光来势汹汹，加上厂商的大力宣传，让很多对LED背光源不太了解的消费者感到非常疑惑，不知道自己是否究竟有必要多花200到 300元去选购一款LED背光源的产品，或者是一直在质疑：LED背光真的会像各大显示器厂商那样宣传的那么出色，其色彩效果以及对显示器各个方面的表现都会进行提升吗？如果真的有所提升，主要在哪些地方表现更好呢？

　　LED背光会提升液晶基准性能吗？

　下面我们就通过专业的仪器来分别对采用CCFL背光源，以及LED背光源的多款液晶显示器进行详细测试。为了让测试结果更具有对比价值，我们分别从市场中选取低端和高端的LED背光产品，来和一款采用CCFL背光源的高端液晶显示器产品进行对比。下来我们来进入性能测试的部分，使用到的仪器是Topcon BM-7A亮度色度仪。

　　基准测试项目及方法说明

　　Topcon BM-7A亮度色度仪是对液晶显示器做基准测试的仪器。在测试之前，我们将每一台参加测试的液晶显示器恢复到出厂模式，并且关闭动态对比度功能和所有色彩增强技术。同时，在测试之前我们让艺卓FX2431液晶显示器正常连续工作一个小时。为了保证数据的准确性，我们测试的环境为不透光的暗室，并且手动关闭每一款显示器的电源指示灯。此外，考虑到不同的显卡可能会对每款显示器产品最终的结果造成影响，因此我们都使用完全相同的主机来作为测试平台。和色彩测试不同的是，基准测试反映的是液晶显示器最基本的性能和品质，类似于我们学语文时的“基本常识”，接下来就为大家一一来介绍四大测试项目：

　　1、亮度不均匀性

　由于显示器屏幕各个点的实际亮度是不相同的，根据显示器产品的不同，每款机型屏幕各个区域之间亮度差异也会不同，我们通常用“亮度不均匀性” 这个数值来量化其中的差异，计算方法是显示器中心亮度除以四周亮度的平均值，即“中心/角落”，这个比值越接近1，说明屏幕各部分亮度差异越小，显示效果越好。测试液晶显示器的亮度不均匀性数值依然和平均亮度一样，在屏幕上取17个点，分别测试其在全白画面时的亮度，最终计算出中心/角落的数值。

　　2、黑色画面不均匀性

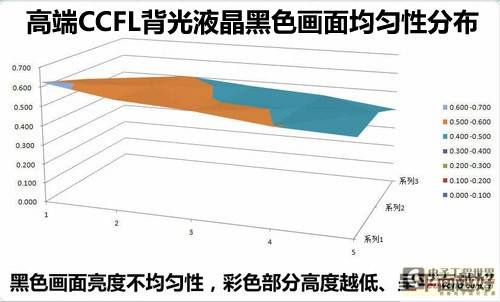

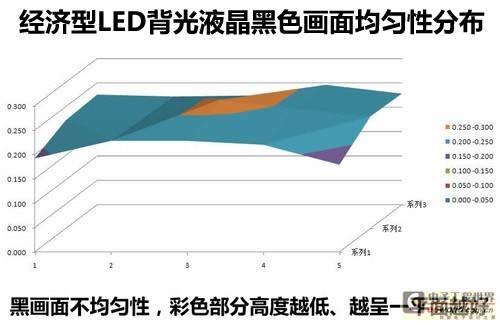

　　与亮度不均匀性类似的是，黑色画面不均匀性表示的是显示器在全黑画面时各个区域亮度的差异，同时这也可以非常准确的表现出液晶显示器控制漏光的能力，其比值越大，说明漏光控制越不均匀。测试黑色画面不均匀性的方法与上轮测试完全相同，只是将全白画面更换成全黑画面，同样其数值也是越接近于1越好。

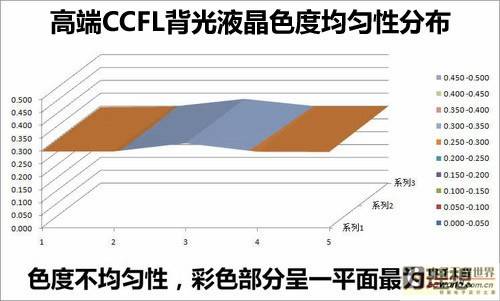

　　3、色度不均匀性

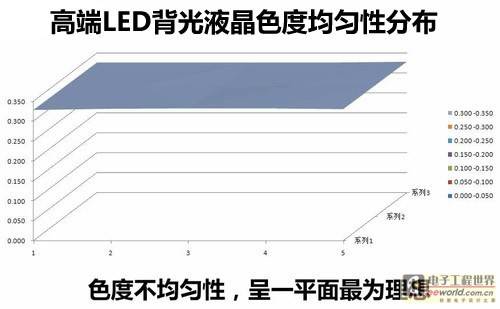

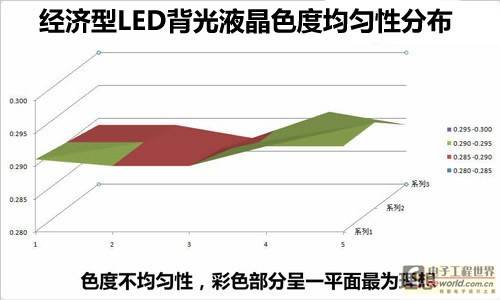

　　除了亮度的差异之外，屏幕每个区域的色度也会有区别。与上文中亮度不均匀性测试相同的是，在测试色度不均匀性时依旧将屏幕取出17个点，使用BM-7A分别测试每一个点的色度坐标(x和y值)，并最终计算出中心色度值/角落色度值的结果，这个比值数据越小越好。

　　4、NTSC色域值

　　相信大家对这个数值已经非常了解了，这里我们也不再做过多的介绍。其测试方法是使用BM-7A分别测试红色、绿色和蓝色时的色度坐标和亮度值，并根据色度坐标计算出三个三原色点所确定三角形的面积，其与NTSC 100%三角形面积的比值即为NTSC色域值。色域值越高说明这款显示器能够显示出更加丰富的色彩。接下来是这三组测试显示器的图形化结果。

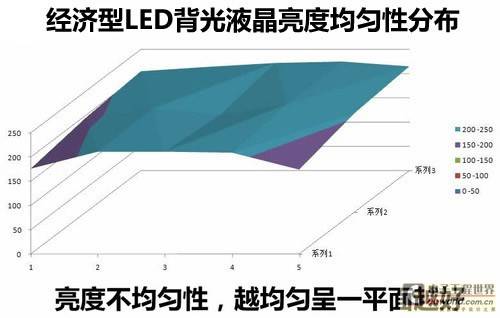

经济型LED背光液晶亮度均匀性分布示意图

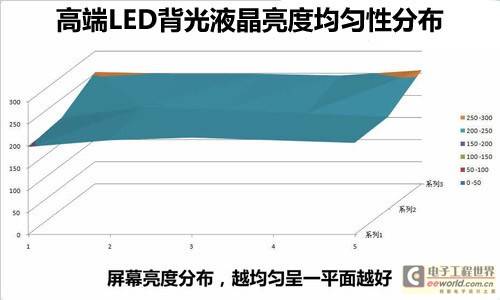

高端LED背光液晶亮度均匀性分布示意图

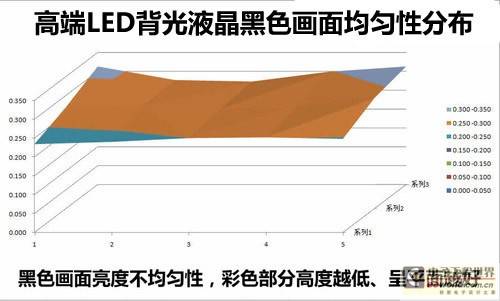

高端LED背光液晶黑色画面均匀性分布示意图

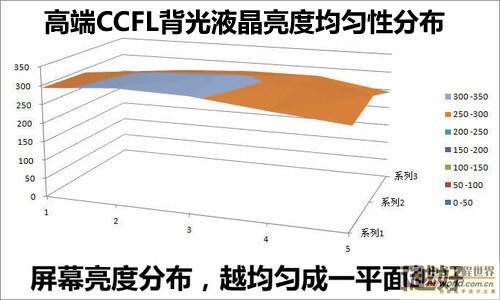

　　当初在进行宣传时，部分显示器厂商曾经将LED背光源亮度分布更加均匀作为一个卖点和特色来进行宣传。不过通过我们实际的对比，可以看到高端的CCFL背光液晶和高端的LED背光液晶在分布方面基本上能够达成平手，双方的亮度均匀性分布基本相当，不过经济型的LED 背光在这一方面基本没有什么优势，亮度均匀的分布明显不如另外两款高端产品。

LED会提升液晶基准性能吗?

　　接下来我们来看看更多基准性能方面的对比测试结果。
