LED照明电源和驱动方案的选择技巧及解决方案推荐

    led照明电源和驱动方案的选择

    在LED照明设计中，驱动方案一般来说有两种: 线性驱动和开关型驱动。

    线性驱动应用是一种最为简单和最为直接的驱动应用方式。在照明级白光LED应用中，虽然存在着效率低、调节性差等问题，但是由于其电路简单、体积小巧，能满足一些特定的场合应用较多。

    而开关型驱动可以获得良好的电流控制精度和较高的总体效率，应用方式主要分为降压式和升压式两大类。降压式开关驱动是针对电源电压高于LED的端电压或者是多个LED采用并联驱动情况下的应用。升压式开关驱动是针对电源电压低于LED的端电压或者是多个LED采用串联驱动情况下的应用。

    一般认为，隔离型驱动安全但效率较低，非隔离型驱动效率较高，应按实际使用的要求来选。

    目前设计一般的基本LED驱动器照明应用相对较简单，但是如果还需要其它功能如相位控制调光和功率因子校正(PFC)，设计就变得复杂。无功率因子校正功能的非调光LED驱动器通常包含一个离线式开关电源，用于恒定电流下调节输出。

    LED驱动器的后端架构包含一个具有短路保护功能的电流调节电路。可以利用线性调节电路达到这一目的，然而这种方法本身效率低下，因此适用低输出电流，通常不会应用到多级架构中去。替代方法是使用简单的、具有电流回馈功能的降压稳压器电路，以便限制了输出电流超过期望的LED驱动电流。其抵消了总LED正向电压随温度和器件容差的变化，还限制了出现短路或其它故障条件时的电流，从而能够保护驱动器免遭损坏。

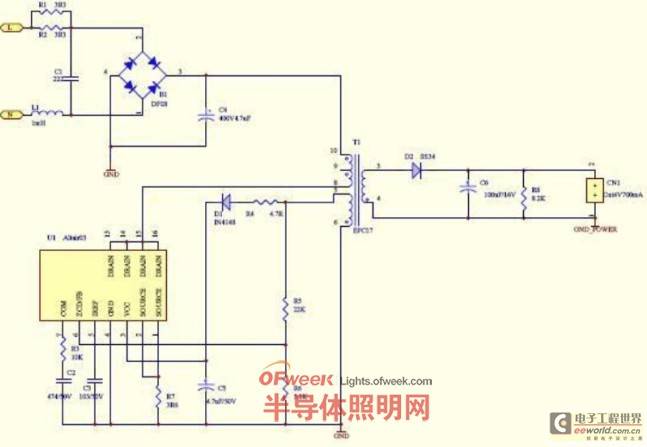

          工作原理图

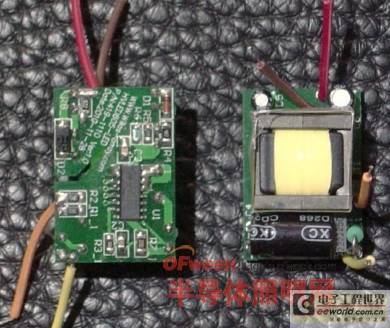

    E27 3.5W LED灯泡驱动方案推介：

    方案主芯片 : 意法半导体( STMicro )型号 ALTAIR03TR ( SO16贴片封装 )

    准谐振型工作模式芯片，高集成和高可靠度。

    主要参数如下

    ·输入电压 : AC90~264V，50/60Hz

    · 功率因子 : > 0.5

    ·平均效率 : > 75%

    ·输出恒压/恒流 : DC10.2V ， 350mA +/-5%

    · LED 组合 : 串联 1W x 3

    ·方案特点 : 内置700V MOSFET ， 较少组件数目，性价比高。
