技术文章—如何使用流程脚本机制实现ECU固件升级

在汽车电子开发、测试和售后诊断中，我们经常需要对ECU进行固件升级，即“刷新”。

当前市面上的主流方案是通过硬编码的方式实现，但这种方式的缺点也显而易见：只有懂编程的工程师才能做，一般工程师无法胜任；当需要修改刷新流程的时候，刷新工具必须重新编译生成软件。这对于刷新工具的维护极为不便。

针对这一痛点，勤壮提供了一套通过脚本实现的方案。由于采用图形化配置界面，任何类型的工程师都可以轻松胜任；当需要修改的时候也只需修改脚本本身，无需重新编译生成整个软件，相比其他方案更方便、更灵活、更容易上手。

接下来我们按照步骤一一解析：

1.如何配置脚本？

首先我们有必要了解下两个专有名词：刷新规范和QzTitan。

刷新规范

刷新规范一般由整车厂制定，详细定义了刷新的具体步骤。一般分为刷新前、刷新中、刷新后。

刷新前：切换会话、安全访问等；

刷新中：34/36/37服务执行具体刷新动作；

刷新后：完整性校验、兼容性校验等。

QzTitan

QzTitan是一款简单易用的、图形化的、综合流程配置工具，文件后缀为ttn和ttb。

QzTitan可用于各种功能的开发，如刷新、IMMO等，同时可用于基础软件测试用例的开发，如：诊断测试用例、NM测试用例等，能够满足绝大多数汽车电子开发中的开发和测试场景。

由于使用图形化的配置方式，QzTitan相比于使用硬编码具有更强的灵活性，使得非软件开发人员也能轻松使用。

流程由语句和语句之间的关系组成。语句采用基础加扩展的基本方式，软件预定义了一些常用的语句，如：If、delay、assign、math、service、sendmsg。若预定义语句无法满足要求，可以通过usercall机制调用外部自定义函数。

由于脚本文件是二进制的，所以可以在各种软硬件平台上使用。软件平台包括：windows、linux、无操作系统环境，硬件平台包括：PC、MCU等。

用Titan实现刷新规范

通过不同语句的组合形成一个刷新流程，下面以1001为例来说明如何配置服务：

1.从左侧选中10服务；

2.拖放到中间的画布；

3.在右侧属性窗口配置该服务的属性。

注意：1.什么是FastSA？SA一般由两条服务组成：RequestSeed和ResponseKey，FastSA指的就是这两条服务的组合。系统会自动根据配置调用SADLL，计算Key。2. 添加语句的方式：拖放。

ttn与ttb的关系

ttn是ttb的源文件，ttn可生成ttb，ttb不可以反向生成ttn，所以需要注意保存ttn。

2．如何执行脚本？

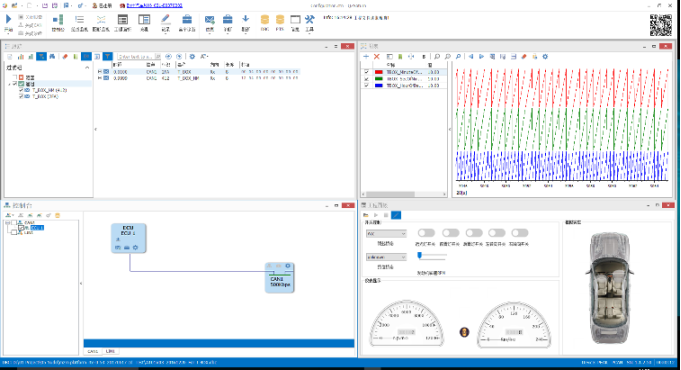

我们首先会用到QzSaturn这个工具，QzSaturn是一款总线和诊断测试工具，是整个工具链中的主软件，文件后缀为：*.stn。

QzSaturn的主要功能包括：报文监控、图形监控、总线记录与回放、全车诊断、工程面板、流程、诊断、刷新、网报报文发送等，覆盖了汽车电子开发与测试中最常用的功能。刷新是其功能之一。

刷新步骤：

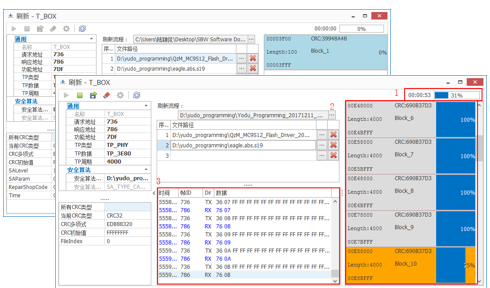

1.导入ttb文件

将配置完成的脚本导入到QzSaturn刷新子窗口中。

2.导入刷新数据文件

指的是要刷的数据文件，支持HEX、S19和BIN。

3.基本参数的配置

对ECU基本参数进行配置，如：RequestID、ResponseID。

4.SA算法库的导入

刷新前一般需要解锁SA，解锁算法由SA算法库实现。在windows平台的文件后缀为*.dll，DLL本身的制作方法见下文。

5.CRC配置

选择相应的CRC类型及相关信息，并点击按钮计算CRC。

6.开始刷新。

如何制作SA算法库？

本质是制作一个特定接口的动态链接库*.dll。

制作工具：Visual Studio 2015

开发语言：C/C++

接口函数：extern "C" __declspec(dllexport) UINT32 saturn_key_generate(

UINT8* p_seed,

UINT32 seed_length,

UINT32 level,

UINT8* param,

UINT8* p_key,

UINT32 key_length,

UINT32& key_size)

参数说明：

P_seed:Seed

Seed_length:Seed长度，一般为4；

Level:SA level.以2701为例，应填01

Param:用户自定义

P_key：Key Buffer,用于存储函数返回的Key

Key_length:Key Buffer的指定长度，

Key_size:Key实际长度，一般跟Seed长度一致

两种方式：源码封装方式、二次封装方式。

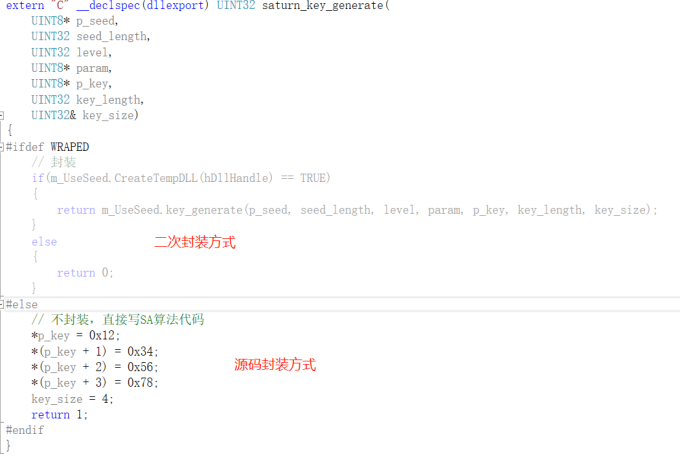

源码封装方式：直接在图示位置写代码实现SA算法。

二次封装方式：在图示位置调用外部算法库。一般用于整车厂需要对算法保密的场景。

通过以上操作，可以实现适应不同场景、灵活和高效的刷新。
