三星研发新型汽车无线充电设备 具备高冷却效率

据外媒报道，美国专利商标局（US Patent & Trademark Office）公布了三星（Samsung）一项有关汽车无线充电设备的专利申请。该专利申请中表示，该无线充电设备能够将电磁波形式的电能，无线转发到无传输线的设备上。现在，市场上有各种各样的无线充电方案，例如，磁感应方案、自共振方案等。

在无线充电中，由于无线充电内部各部分之间没有排列对齐，会造成效率下降，同时产生热量，一般可以采用风扇，利用空气强制对流方案，为无线充电设备降温。但是，在强制对流方案中，由于无线充电设备的空气通道受限，因而冷却效率可能存在限制。如果无线充电设备冷却不足，在使用上就会带来一定的限制。

三星的发明中就提供了一种无线充电装置，其无线充电时产生的热量可以降低，即可以提高冷却效率。

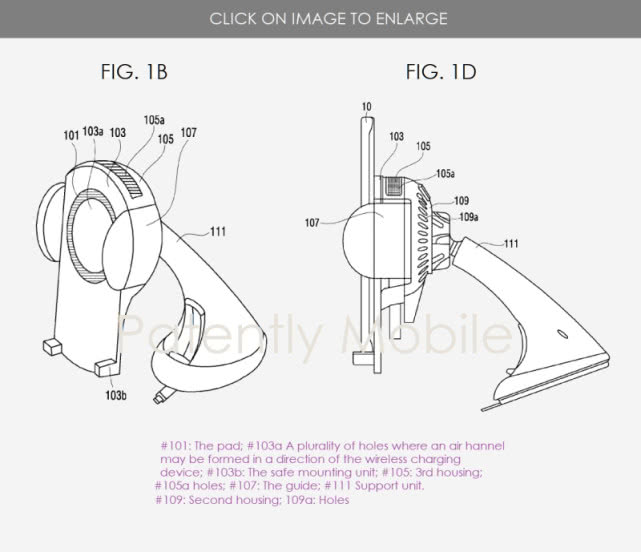

专利图1B展示了该无线充电设备的透视图，图1D展示了示例试图，该视图显示了无线充电设备上安装了一个外部设备的状态。此外，如图1B所示，支撑装置#111安装在无线充电装置#100的后面，该支撑装置与无线充电设备的安装面接触，可能包括注射材料、金属或类似物，从而构成该无线充电装置的外观。

支撑装置的表面是平整的，以便固定在安装表面。对于安装在车辆上的无线充电设备来说，即使车辆在行驶中发生振动或摇晃，也可以通过该支撑装置为外部设备进行无线充电。

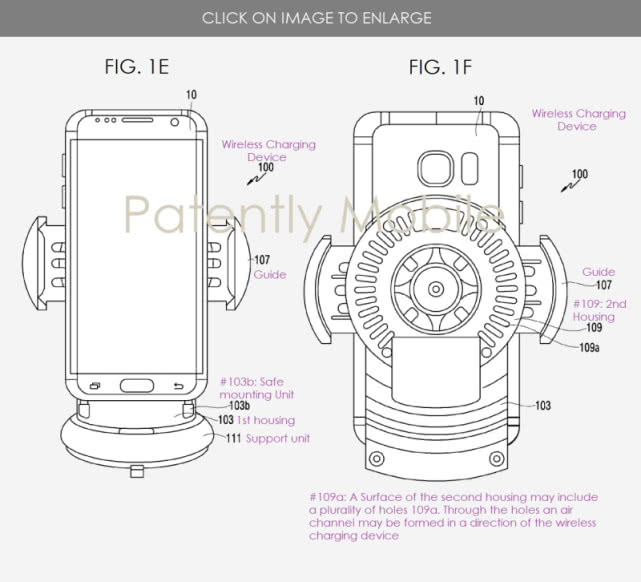

专利图1E和1F展示的示例图，显示了外部设备安装在无线充电设备上的状态。

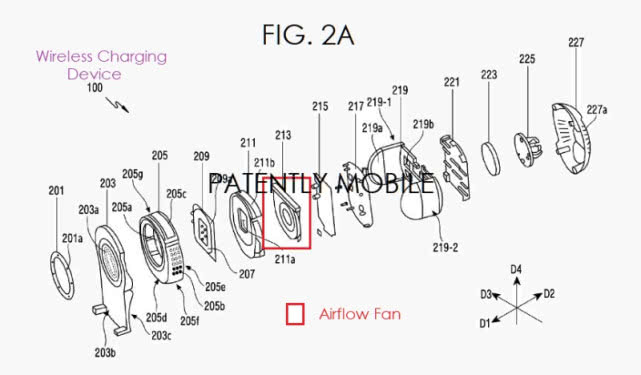

在专利图2A中，可以看到风扇#213，该风扇安装在线圈单元#207和印刷电路板组件#215之间，可将风扇设置为旋转操作，让线圈单元和印刷电路板组件之间的空气能够流动，风扇也可以产生空气循环。例如，该风扇可以是一个气流风扇，能够让无线充电设备的运行更凉爽、更有效。
