即将强制安装的汽车“黑匣子”——EDR

来源:赵优秀发布时间:2020-02-20761浏览

为了对碰撞碰撞事件的成因进行科学分析及取证，需要一个完整的、有效的车辆碰撞事件数据记录系统，以记录碰撞事件发生时车辆的相关数据。一方面可以客观判断碰撞事件产生的原因，保障司法公正，保护公众利益；另一方面可以为改善车辆安全系统提供依据，避免类似碰撞事件的发生，提供车辆安全性。这就是汽车 EDR（EventDataRecorder，事件数据记录系统）的意义所在。

中国 EDR 标准在 2019 年 11 月底确定。标准起草单位包括中国汽车技术研究中心有限公司、公安部交通管理科学研究所、北京中机车辆司法鉴定中心、司法鉴定科学研究院、国家市场监管总局缺陷产品管理中心，标准参与单位包括：上海汽车集团股份有限公司技术中心、浙江吉利控股集团有限公司、中国质量认证中心、安徽江淮汽车股份有限公司、东风汽车有限公司东风日产乘用车公司、中汽研（天津）汽车工程研究院有限公司、泛亚汽车技术中心有限公司、上汽大通汽车有限公司、上汽通用五菱汽车股份有限公司、重庆长安汽车股份有限公司、中国第一汽车集团有限公司、上海蔚来汽车有限公司、华晨汽车集团控股有限公司。

最终确定自 2021 年 1 月 1 日起，新申请型式批准的车型应满足除 B 级数据元素和标准 4.4 条之外的要求；自 2023 年 1 月 1 日起，新申请型式批准的车型应满足本标准规定的全部要求。

美国汽车安全技术法规（FMVSS） CFR 第 49 篇第 563 部分（一般简称为 CFR563），对碰撞事件数据记录仪也提出了要求。美国国家道路交通安全管理局(NHTSA)要求 2014 年 9 月份之后，美国境内所有销售车辆都需要配备 EDR。CFR563 标准起源于 2006 年的技术，仅要求最低数据，尽管 NHTSA 的意见是强制安装，但最后并未施行。欧洲的 EDR 标准与美国类似，要求于 2022 年 3 月新车强制安装，2024 年 3 月，存量车也要安装。韩国自 2015 年 12 月强制安装（包括存量车），日本有独立的 EDR 标准，不过未强制安装。

不过在 2019 年美国上市的新车中 99%都有 EDR。2015 年 12 月的政策规定，要导出 EDR 数据必须经过车主的许可。美国目前注册有 3.05 亿车辆，其中 59%拥有 EDR。在 2019 年上市的新车 87%的 EDR 系统读取工具（CDR）都由博世提供，博世太强大了。在 EDR 数据导出分析中，53%是法律行为，41%是私属事故重建，还有保险，政府，车队等。

CFR563 法规的数据读取方案为使用市售工具，使用者需要购买读取工具，并且每年还需进行升级维护产生额外的成本。CDR 价格不菲，入门版要 7100 美元一套，每年还有 1000 美元软件升级费。专业版要 18000 美元。也有些车厂不甘受博世左右，有自己的读出工具，起亚要 6900 美元，现代要 6300 美元，斯巴鲁要 7000 美元，三菱要 7000 美元。丰田的某些车只要 500 美元。当然啦，这些车厂还是要收每年的软件维护费的。

特斯拉是最特殊的一个，一贯无视车规的特斯拉的 EDR 数据是加密的，除特斯拉外的厂家都是不加密的，拥有 EDR 数据就拥有事故责任的解释权，无论出任何事故，特斯拉总是一口咬定，不是车辆本身责任，也正是靠加密的 EDR 数据。特斯拉还有一个连续记录的车辆动态数据记录器。还有捷豹路虎也是独特一个，其工具只能读出原始的 16 位数据，需要将数据发送到英国的总部（并非塔塔）才能解读。

中国的 EDR 法规参考率 CFR563，但有很多不同之处。最明显之处就是 CFR563 法规只能记录两次碰撞事件数据，而我国道路交通状况更加复杂，两次碰撞事件无法满足我国交通事故数据记录需求，因此，应具备至少记录三次碰撞事件数据的能力，才能满足事故记录的需求。此外，也考虑到了 Flexray 总线，但还未考虑以太网总线，毕竟太遥远了。

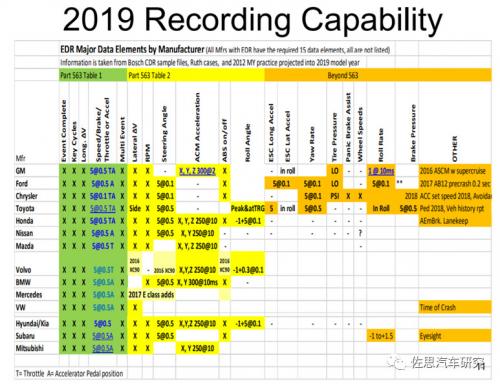

每个车厂也可以在满足基本要求情况下做一些功能添加，例如凯迪拉克具备超级巡航功能车辆的 EDR 增加了图像记录，事件发生前后 4 秒和事件发生时 1 秒最多 3 个摄像头的图像也会被记录下来。现代起亚则会记录主缸压力值。德系车则支持 Flexray 总线，大众或奥迪则记录事件发生后单一摄像头一分钟内信息。

中国 EDR 标准事件触发阈值：当车辆仅记录“纵向 delta-V（加速度）”时，触发阈值为在 X 轴方向上 150ms 时间区间内不小于 8km/h 的车辆速度变化。当车辆同时记录“横向 delta-V（加速度）”时，触发阈值为在 X 轴方向或者 Y 轴方向上 150ms 时间区间内不小于 8km/h 的车辆速度变化。对于以上两种情况，如果事件持续时间小于 150ms，车辆速度变化不小于 8km/h 时，即达到触发阈值。不过触发并不意味着一定发生了碰撞或者事故，EDR 标准还有一个锁定标准，一旦锁定，记录数据则不可更改。中国 EDR 标准锁定条件：不可逆约束装置（一般就是指任何一个气囊）展开；150ms 时间区间内在 X 轴方向上的车辆速度变化不小于 25km/h。发生后碰时，制造商可采用自行设定的控制算法作为锁定条件。发生侧碰时，应将侧面不可逆约束装置展开作为锁定条件。如果车辆未配备侧面不可逆约束装置，应由车辆制造商确定是否锁定。

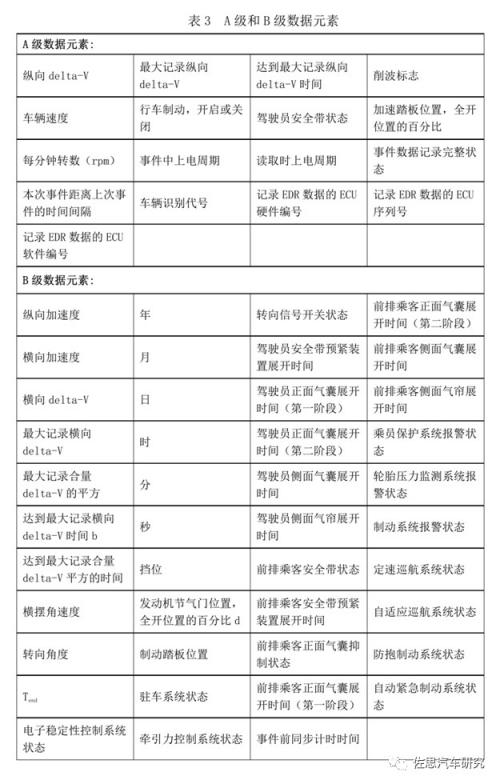

中国 EDR 标准则分 A 级和 B 级，见下表。

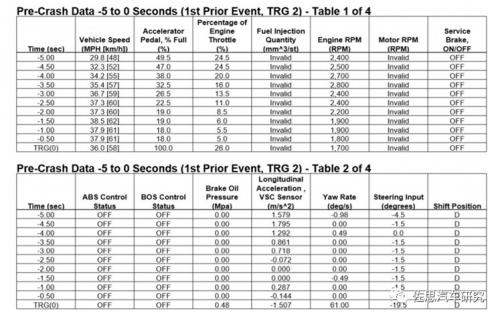

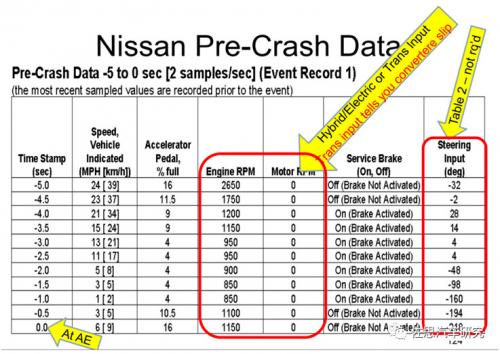

美国 CFR563 标准则分表一和表二。

EDR 在电子设计方面比较简单。

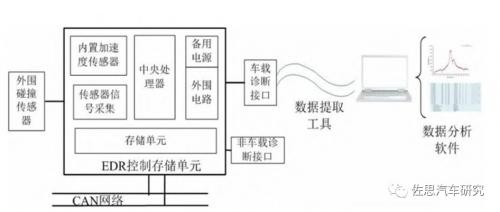

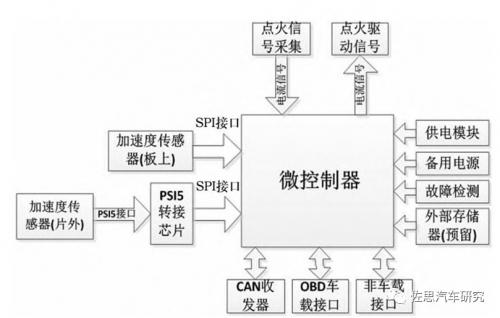

典型 EDR 架构

EDR 控制存储单元应支持 UDS 诊断协议，满足 ISO14229—1，ISO15765—2 要求。EDR 系统存储的数据应支持标准车载提取(SAEJl962 诊断连接器)与非车载提取。在碰撞发生过程中，如车内供电回路由于碰撞事件导致无法正常供电，EDR 系统自身应具有供电能力，此供电能力应满足在单一方向发生碰撞的情况下，当所有相关点火回路（如具备）在断电后（150±10）ms 内全部展开时， EDR 系统应至少能满足记录 T0 之前的全部数据和 T0 到断电之后（150±10）ms 的数据的需要，并满足相应试验要求。EDR 一般采用超级电容做备用电源，成本比较低。
