劣质LED手电筒旧貌换新颜

前几天在白鹤市场买了只12元的8LED电筒(用一节5#电池),当时有急事没试试,回家一看,用充电电池几乎发不出光来,用1.5V的碱性电池亮不了一分钟就灭了,真是很生气。

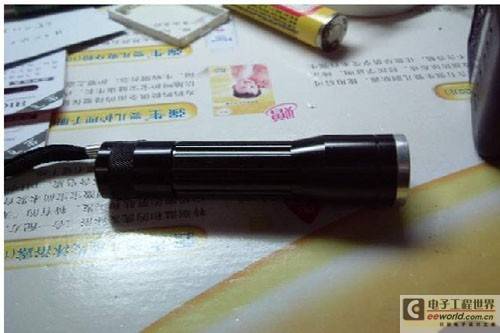

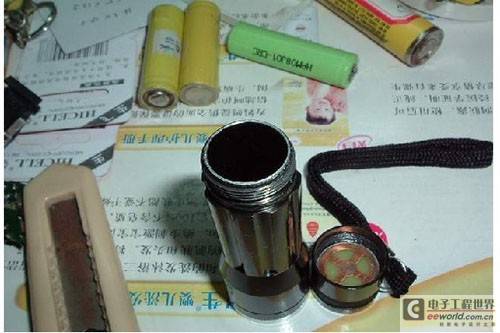

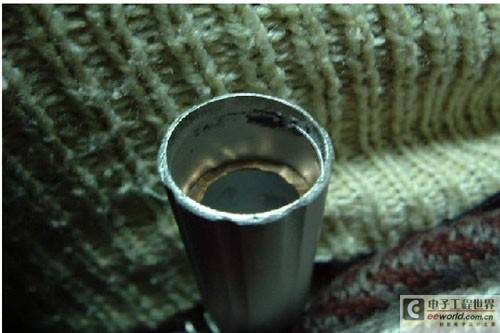

8LED灯修理之前

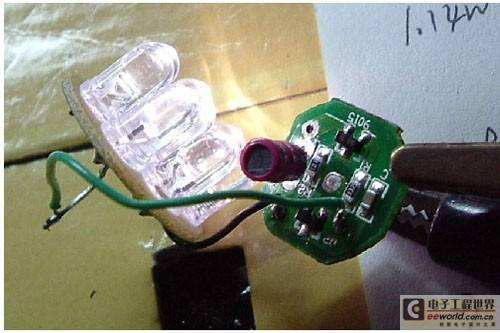

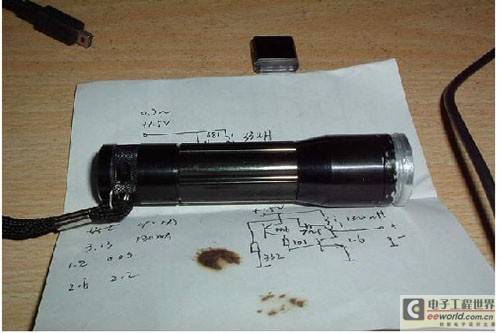

可恨的是我想先修修看看 用5LED板测试8LED灯头

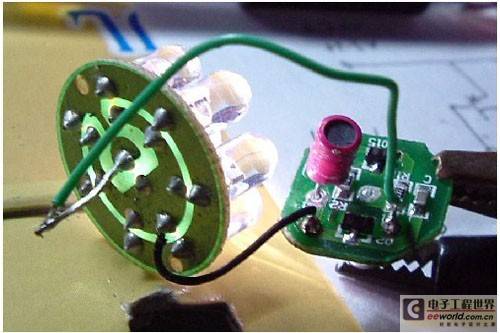

 用5LED板测试8LED灯头1

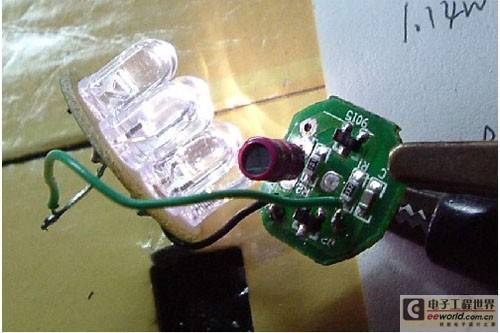

  用5LED板测试8LED灯头2

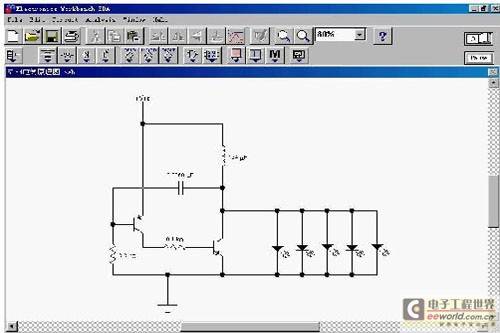

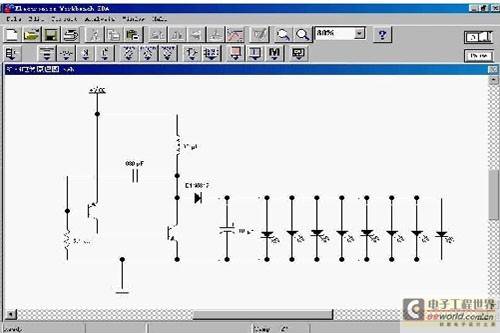

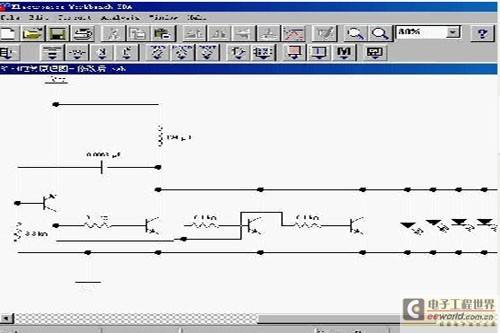

 根据实物测绘的原理图,电感电容是用电感表量的

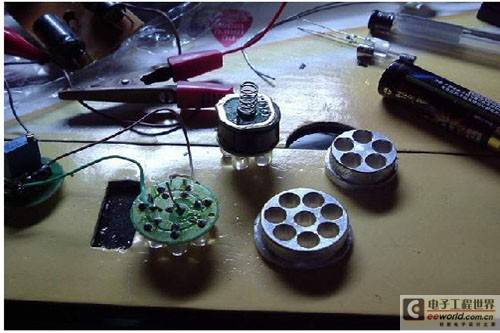

 5LED灯头和待修的8LED灯头

 5LED的正常工作电流为60mA(1.5V),这灯的质量不错.修理过的8LED电筒用一级npn时电流50mA(1.5v),亮度稍差,增加一级npn电流100mA亮度显著改善,又增加一级npn后电流200mA,达到理想水平。

一节5#电池的8LED电筒之前我曾买过4个,第一个大概是在2003年10月就是我的5LED的,10元买的坏的自己修好了,第二个也是在2003年10月,这是个正白光的,30元,比之前返修的好的多后来送人了,2005年元月第三个第四个一块买的18元/只(8LED 的),其中一个给公司同事买的,另一个前两天送我哥了.我喜欢只用一节电池的,方便小巧而且我也并不要太高的照度。
