触摸屏软硬件设

　　本案例使用UCBl400实现触摸屏电路的连接，UCB1400内置有一款四线制电阻式触摸屏控制器，通过机械式触摸，可以迅速得到触摸pE位置信号。其实质是一种典型的带有连续逼近型寄存器的AD转换器，内部自带2．5V参考电压，带有和微处理器相连的SPI接口，同时具有测量温度、触摸压力和电池电压的功能，有可编程的8位或12位的分辨率。

　　当UCB1400检测到触摸屏被按下时，它就会产生一个中断信号给DSP，DSP选中UCB1400控制器（片选为低），然后通过串行口发送数据线向UCB 1400发送控制字，此后DOUT在位CLK的下降沿得到12位的输出。

　　UCB1400在计算触摸坐标时有两种方式，单端（Single Ended）模式和差分（Difference）模式。Single Ended模式利用UCB1400内部参考电压或者外部参考电压，得出的结果是一个电压的AD结果。Difference不需要内部或者外部的参考电压，这种模式得出的结果是触摸点在触摸屏位置上的百分比。这种模式可以消除参考电压波动对换算结果的影响。

　　假设LCD是个240×320像素大小的屏幕，假设最左最上角A点的坐标为（0，0），那么可知道最右最上角B点，最左最下角C点，最右最下角D点是（3⒛，0），（0，240），（320，240）。通过UCB1400得出A，B，C，D的转换结果分别是（Xa，Ya），（Xc，Yc），（Xc，Yc），（Vd，Yd），再得出屏幕中任意点X转换结果（Xx，Xx），那么X的坐标（x，y）可以通过下式算出来：

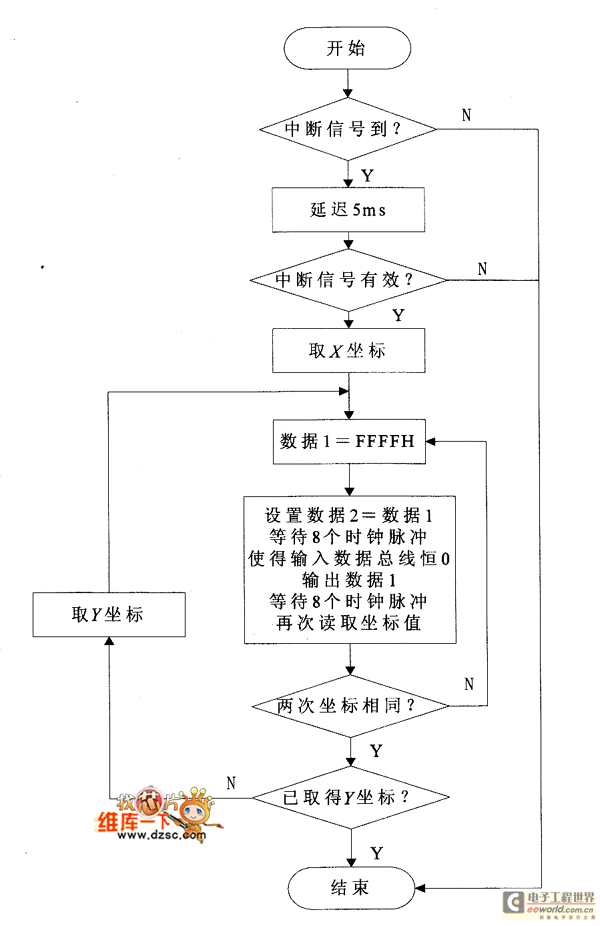

　　得出触摸屏的一系列坐标以后，作为手写识别软件的输入，就可得出输人的汉字，字符等。触摸屏处理程序流程如图1所示。程序中使用延迟5ms再次判断方法去触摸屏的抖动和误操作。

　　图 触摸屏处理程序流程
