手机中白光LED驱动电路方案

　　手机中白光LED驱动电路经常使用两种架构：LED以串联方式连接的电感升压转换电路和每个LED都通过稳定的电流源驱动的电荷泵驱动器。电感解决方案可以带来最佳的整体效率，而电荷泵方式由于使用小型陶瓷电容作为能量转换器件，因此体积最小。图1和图2分别给出了两种驱动架构的典型应用电路。当前，功率LED的效率不断地提高，降低了背光LED的功耗，因此可以用更少的LED提供更高的光输出。这意味着两三年前需要4个LED给1.5in（1in＝25.4mm）屏幕提供背光，现在只需两个功耗只有1／2的LED就能够得到相同的性能。

　　图1 基于NCPSOO5的电感式LED驱动电路

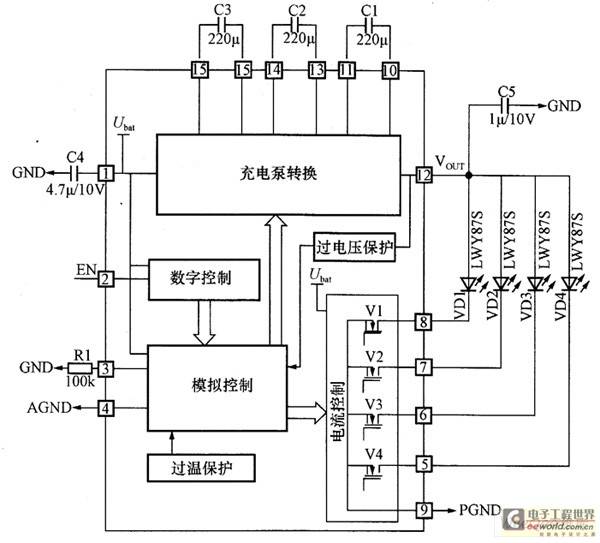

　　图2 基于NCP5*A的电荷泵LED驱动电路

　　为了满足这个需求，就需要一个能够驱动两个LED的新产品，并能以相当低的电流支持屏幕背光的低功耗待机运行。NCP5602／12系列电荷泵LED驱动器件设计成可以支持超低电流的ICON模式，同时能够通过简单的单线式或传统的IC串行总线提供两个LED的普通背光功能。除了支持最新的轻薄封装趋势外，这些产品也在设计上采用新的极薄型LLGA微封装技术（2mm×2mm×0.55mm）来支持超薄应用。此外，部分改进的LED材料与设计拥有更低的正向电压（由3.6V降低到3.1V），因此，对电感解决方案来说，相同的功率可以驱动更多的LED。而更复杂的LED驱动器件，如、NCP5*A／B就拥有更多的电压转换模式选择，提供更优化的功率转换，同时集成电流源的功率耗损也更低，在手机电源所使用的锂离子电池的大部分工作时间内达到85％的转换效率（PLED／PIN）。

　　LED闪光灯已经成为照相手机必各的配置，为此安森美开发出了NCP5608多重模式电荷泵LED驱动器，能够驱动4个LED用于主屏幕与子屏幕的背光，以及可以提供用于驱动lW功率LED的高达400mA的高电流输出。这些功能在设计上共用一个高效率的电荷泵转换电路，以便将外接电容的数目降到最低。

　　由于空间有限，特别是新型超薄直板手机以及翻盖手机采用4mm×4mm×0.5mm的QFN封装。为了将控制驱动器所需的连线数降到最低，该器件采用了两线PC数据总线作为控制配置接口。ˉ在驱动闪光灯LED上提供4个专用通道，让引脚能够以并联方式驱动一个高功率LED，或用来驱动数个以较低电流工作的闪光灯LED。
