LED显示接口模块的元器件选型

　　LED显示器分为共阴极LED和共阳极LED两种。

　　共阴极LED电路连接如图1（a）所示。8支发光二极管的阴极共同接到地上，所以叫共阴极LED，在每个发光二极管的阳极接的电阻将起到保护作用。在输入管脚接高电平时，对应的发光二极管将会发光。适当编码后，8支发光二极管组合起来就可以显示数据了。

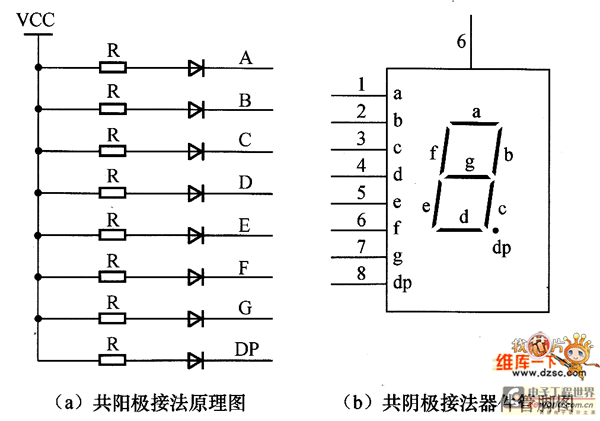

　　共阳极LED电路连接如图1（b）所示。8支发光二极管的阳极共同接到电源上，所以叫共阳极LED，在每个发光二极管的阳极接的电阻将起到保护作用。在输入管脚接低电平时，对应的发光二极管将会发光。和共阴极LED一样，适当编码后，8支发光二极管组合起来就可以显示数据了。

　　图1 共阴极接法的7段译码器

　　7段译码器器件管脚图如图1（b）和图2（b）所示，小数点dp对应着最高位，按照dp-g－f－e－d－c－b－a的次序对应着各个输入管脚。如果要采用共阴极的接法显示4，则输入应该为01100110，而如果采用共阳极接法，则输入应该为共阴极接法输入的反码，输入应为10011001。另外，7段译码器还可以显示一些字符，如a、b、G、d、c、f， u等。

　　图2 共阳极的接法7段译码器

　　如果要显示的数字或内容比较多，还可以由多个7段译码器组合起来进行显示。位选端可以为7段译码器的公共电源端或者公共接地端。

　　对于共阴极的7段译码器，将公共端设为低电平时，数据输出有效，将公共端设为高电平时，则没有数据输出；对于共阳极的7段译码器，将公共端设为高电平时，数据输出有效，将公共端设为低电平时，则没有数据输出
