LED的显示方式

　　在微机应用系统中使用LED显示块构成N位LED显示器，N位显示器的构成原理如图所示。

　　图1  N位LED显示器的构成原理图

　　N位LED显示器有Ⅳ根位选线和8×Ⅳ根段选线。根据显示方式不同，位选线与段选线的连接方法不同。段选线控制字符选择，位选线控制显示位的亮、暗。LED显示器有静态显示与动态显示两种方式：

　　· LED静态显示方式

　　所谓静态显示，就是当显示器显示某一字符时，相应段的发光二极管恒定地导通或截止，

　　并且显示器的各位可同时显示。静态显示时，较小的驱动电流就能得到较高的显示亮度。

　　LED显示器工作在静态显示方式下，共阴极点或共阳极点连接在一起接地；每位的段选线（a～dp）与一个8位并行口相连。

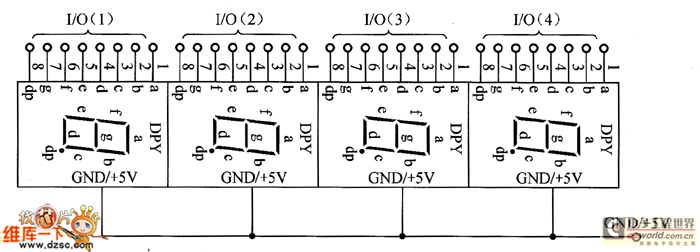

　　图2所示为一个4位静态LED显示器电路。该电路每一位可独立显示，只要在该位的段选线上保持段选码电平，该位就能保持相应的显示字符。由于每一位由一个8位输出口控制段选码，故在同一时间里每一位显示的字符可以不同。

　　图2  4位LED显示器的构成原理图

　　· LED动态显示方式

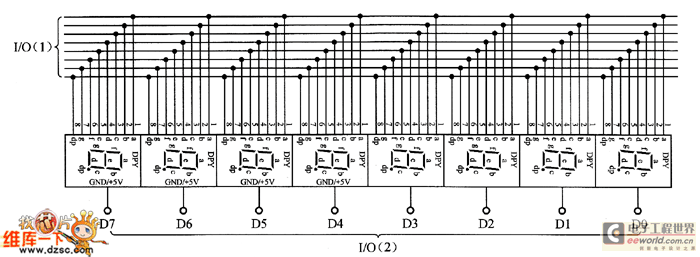

　　所谓动态显示就是逐位地点亮显示器的各个位，对于显示器的每一位而言，每隔一段时间点亮一次显示器的亮度既与导通电流有关，也与点亮时间和间隔时间的比例有关。在多位LED显示时，为了简化电路、降低成本，将所有位的段选码并联在一起，由一个8位IiO控制，而共阴极点或共阳极点分别由相应的LO口线控制，图3所示为一个8位LED动态显示器电路。

　　图3  8位LED动态显示器电路

　　8位LED动态显示电路只需要两个8位I／0口。其中一个控制段选码，另一个控制位选。由于所有位的段选码皆由一个I／O口控制，因此，在每个瞬间，8位LED只可能显示相同的字符。

　　要想每位显示不同的字符，必须采用扫描方式。即在每一个瞬间只使某一位显示相应字符。在此瞬间，段选控制I／0口输出相应字符段选码，位选控制I／0口输出该位选通电平（共阴极为低电平，共阳极为高电平）。如此轮流，使每位显示该位应显示的字符，并保持一段时间，通过视觉暂留效果，获得视觉稳定的显示状态。

　　从LED显示器的原理可知，为了显示字母与数字，必须最终转换成相应的段选码，这种转换可以通过硬件译码器或软件进行译码。

　　硬件译码器LED显示器接口：ˇ硬件译码器是使用BCD7段十六进制锁存、译码驱动芯片来完成BCD码到段选码的转换和显示驱动。当每个位的段选线上使用一个芯片时为静态显示；若Ⅳ位共享一个芯片作段选控制时为动态显示。常用的硬件译码器有MC14495、MC14499、CD4511等。
