LED编码表与段码表

　　LED以分为共阳极和共阴极两种结构，如图1（b）和图2（c）所示。如为共阳极结构，则数码显示器（a～g）施加低电平有效；如为共阴极结构，则数码显示器施加高电平有效。由7个发光段的不同组合，可以显示0～9和A～F共16个字母数字，从而实现十六进制数的显示。表1、表2分别为共阳极和共阴极0～9的字型编码。

　　图  7段式LED显示器件

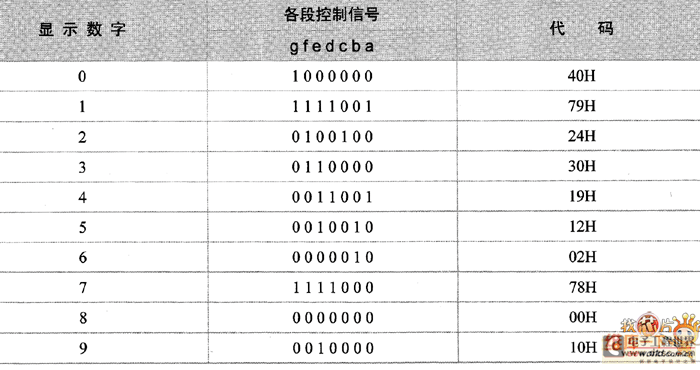

　　表1  共阳极编码表

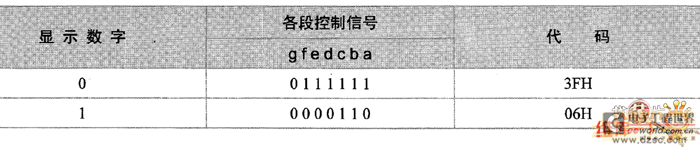

　　表2  共阴极编码表

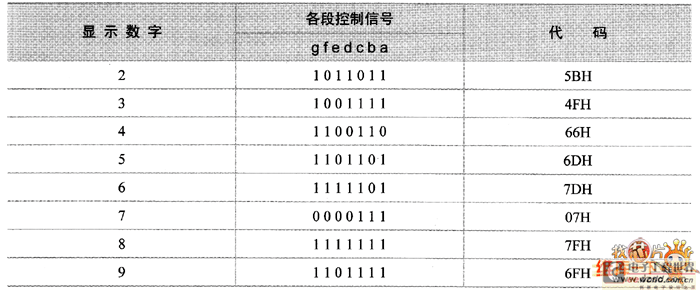

　　续表

　　7段显示块与微机接口非常容易，只要将一个8位并行输出口与显示块的发光二极管引脚相连即可，8位并行输出口输出不同的字节数据即可获得不同的数字或字符，如表3所示。通常将控制发光二极管的8位字节数据称为段选码，共阳极与共阴极的段选码互为补码。

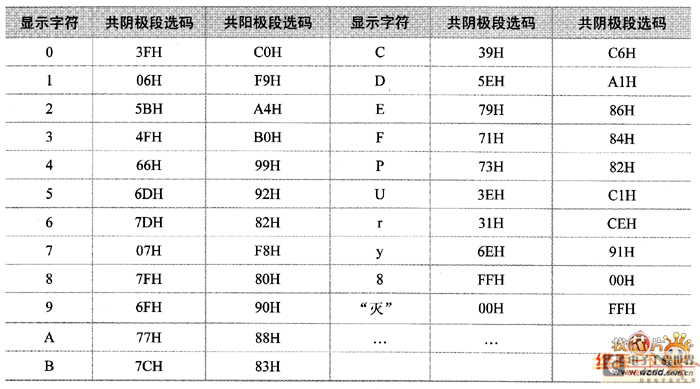

　　表3  七段LED段选码
