可调LED线性驱动器AT8800特点及应用

     概述

　　AT8800电流调节器可工作在6.5V至40V输入电压范围内，提供高达350mA的总电流来驱动一列或多列高亮度LED。利用一个与LED串联的外部检流电阻来调节AT8800输出电流的大小。使能输入能实现宽范围的 "脉冲" 亮度控制。波形整形电路降低了EMI。差分电流检测输入提高了噪声抑制能力。AT8800非常适用于要求高压输入的应用，并能够承受高达40V的汽车抛负载。板上调整元件大大减少了外部元件数目，并提供±3.5%的输出电流精度。该器件还提供5V稳压输出以及短路保护和热保护等特性。

　　引脚定义及说明

　　主要特性

　　●+6.5V至+40V工作电压范围

　　●可调输出电流(35mA至350mA)

　　●±3.5%输出电流精度

　　●内置调整元件，低压差(典型值0.5V)

　　●输出短路保护

　　●+5V稳压输出，4mA源出电流能力

　　●热关断

　　●差分LED电流检测

　　●高压使能引脚，实现亮度控制接口

　　●低关断电源电流(典型值12?A)

　　●204mV低电流检测基准，降低了功耗

　　●波形整形电路使脉冲电流具有平滑的边沿，从而降低了PWM亮度控制时的EMI

　　●采用小尺寸、热增强型、5mm x 5mm、16引脚TQFN封装 与ESOP8两种封装

　　●-40°C至+125°C工作温度范围

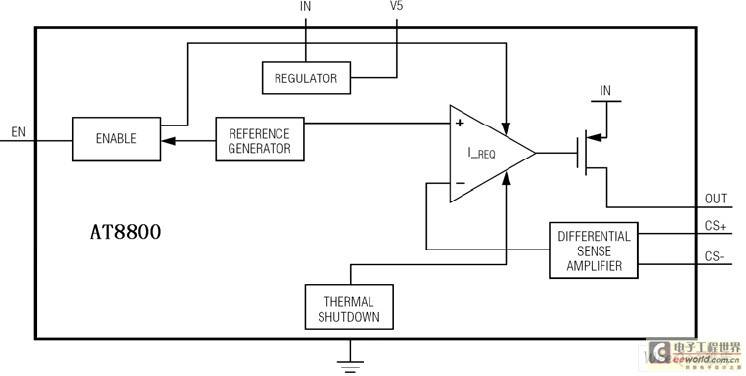

　　功能框图

　　应用

　　●汽车内部：地图, 门控车室照明灯, 射灯

　　●汽车外部: 尾灯和CHMSL

　　●交通预警灯

　　●导航与舰队管理

　　●通用照明设备

　　●标示牌, 加油站顶灯, 灯塔

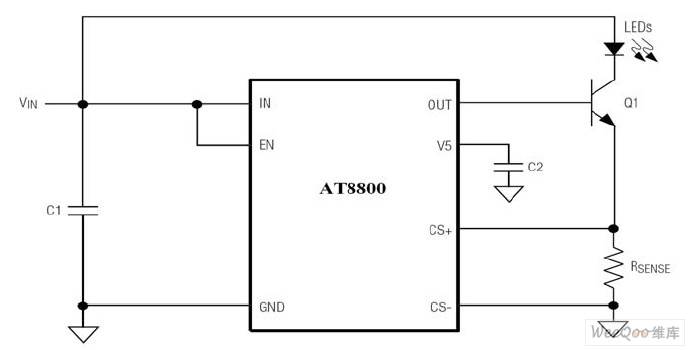

　　典型应用电路

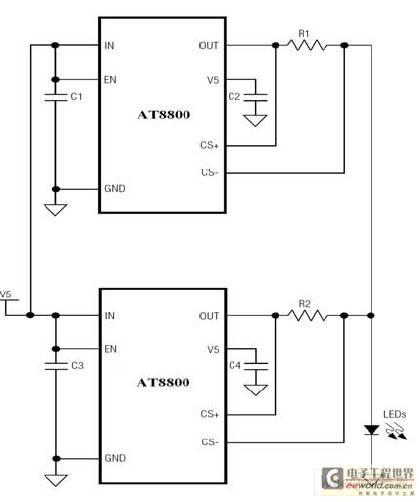

　　并联多个AT8800驱动大功率LED（Vcs-不超过4.1V）

并联应用AT8800

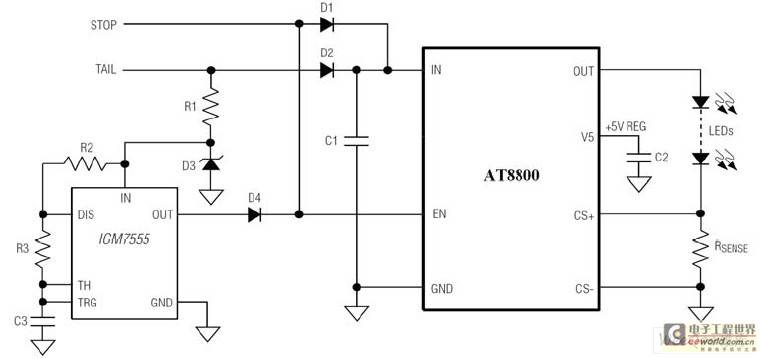

　　采用ICM7555定时器调光控制AT8800，ICM7555采用外部电阻及电容调整时间周期，在刹车期间，ICM7555信号使能EN端，点亮LED灯，LED的亮度取决与ICM7555的信号周期，当Vstop为高时，使能端上拉至Vstop，LED亮度达到最大。

ICM7555定时器控制AT8800

　　LED Current Thermal Foldback

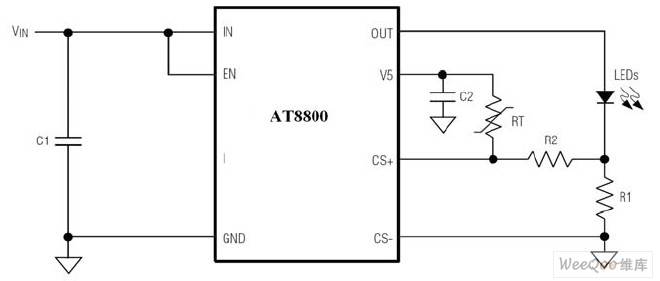

　　负温度系数电阻连接在AT8800的V5和CS+端，当温度提高时，R2电阻上的压降提高导致LED的电流下降。

LED Current Thermal Foldback with an NTC Thermistor

　　其他应用

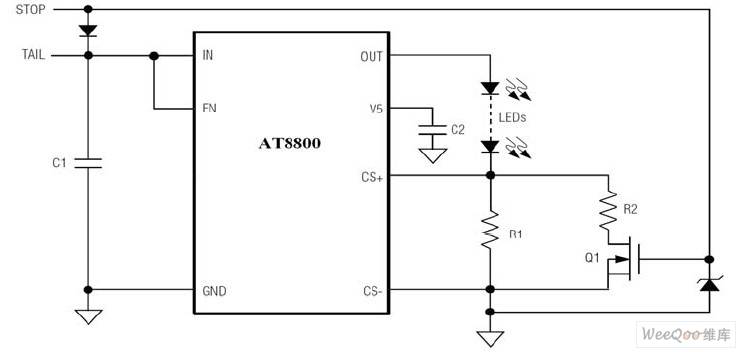

Two Brightness Level with Current Level Switch for Tail/Stop Lights

Figure 7 shows an application circuit with the

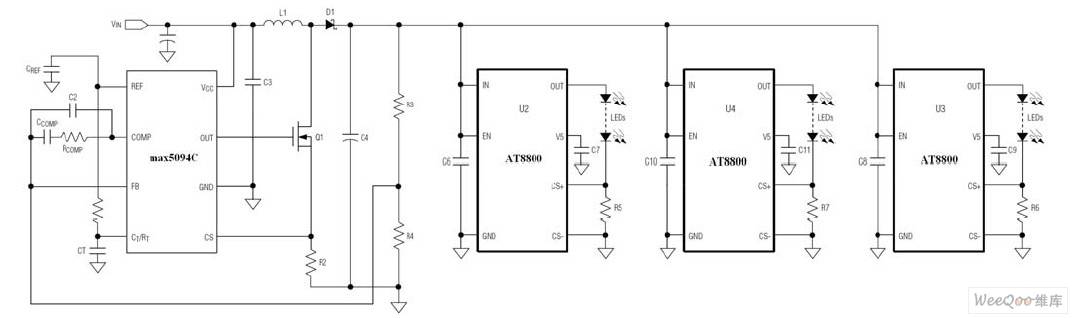

　　Multichannel HB LED Driver

Multichannel HB LED Driver for LCD Backlight
