基于单片机的LED室内照明控制系统

　　我国是一个资源紧缺的国家，但在日常的生活中，人们并没有意识到这一点。以室内照明为例，在很多公共场合中都采用手动开关，经常出现没有及时关灯的现象，从而造成能源的浪费，也会缩短

的使用寿命。针对这一现象，有必要研究一种智能照明控制系统。该系统利用智能传感器感应室外亮度来自动调节灯光，以保持室内恒定照度，既能使室内有最佳照明环境，又能达到节能的效果。

　　LED 被称为第四代绿色光源，LED 的发光器件是冷光源，具有节能、环保、寿命长、体积小等特点。

　　LED 光的单色性好，光谱窄，无需过滤，可直接发出有色可见光。在相同的照明情况下，LED 灯耗电量为白炽灯的十分之一，荧光灯的二分之一，是未来照明的发展趋势。

　　1 智能控制方案设计

　　系统采用光敏电阻检测环境亮度，热释红外传感器检测人体辐射的微量红外线，温度检测模块检测LED 的温度，传感器检测到的信号经过预处理传给单片机，经单片机处理后控制LED 灯的开关和亮度。系统框图如图1 所示。

　　2 硬件设计

　　2. 1 热释电红外探测模块

　　热释电红外探测模块不需要配置红外线发射源，能直接接受人体辐射的微量红外线，将其转变为相应的电信号输出。为了提高PIR 传感器感受红外线的灵敏度，在传感器前加装配套的菲涅耳

。

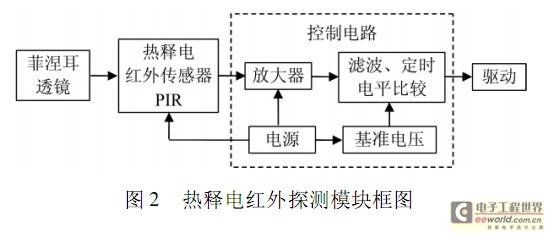

　　热释电红外探测模块由菲涅耳透镜、热释电红外传感器（ PIR） 、控制电路及驱动电路等组成。热释电红外探测模块框图如图2 所示。

　　人体都有恒定的体温，一般在37 ℃，会发出特定波长10 μm 左右的红外线。人体辐射的红外光线经过菲涅耳透镜汇集在PIR 的2 块探测元上，当人体移动时，红外辐射强度发生变化，探测元表面的电荷强度发生变化，经内部场效应管放大就有信号输出。

　　热释电红外探测模块采用热释电专用控制集成电路来处理，这里采用BISS0001 型集成电路。

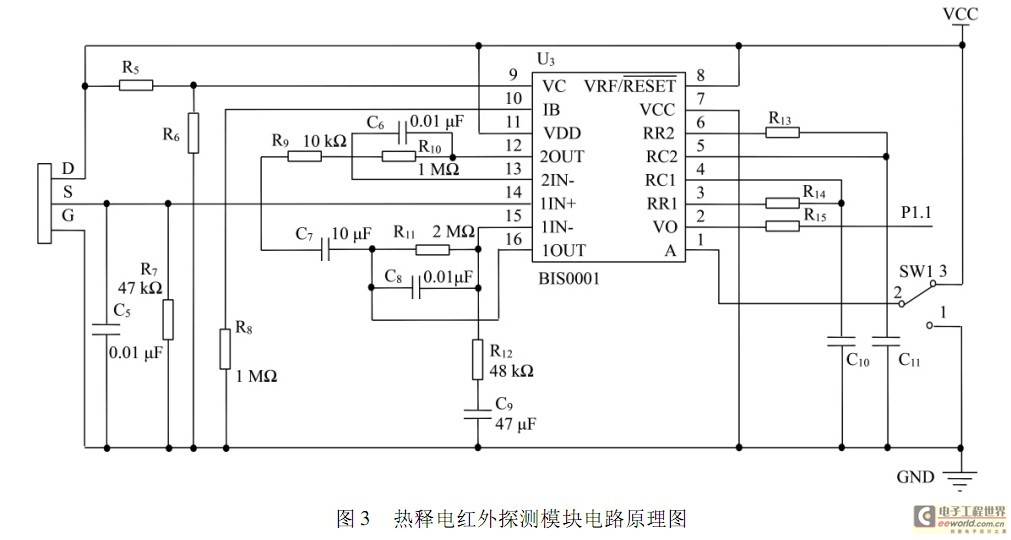

　　BISS0001 型集成电路内置独立的高输入阻抗运算放大器，可以与多种传感器匹配，进行红外信号预处理。芯片内含有电压比较器、状态控制器、延迟电路定时器、封锁时间定时器以及基准参考电压源等单元电路。电路如图3 所示。

　　2. 2 环境亮度检测模块

　　光敏电阻是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，这里用它来检测环境亮度。它的电阻值能随着外界光照强弱的变化而变化。它在无光照射时，呈高阻状态； 当有光照射时，其电阻值迅速减小。

　　图3 中的R6为光敏电阻，若环境较明亮，R6的电阻值会降低，使9 脚的输入保持为低电平，从而封锁触发信号VCC.SW1 是工作方式选择开关，当SW1 与3 端连通时，芯片处于可重复触发工作方式； 当SW1 与1 端连通时，芯片则处于不可重复触发工作方式。

　　2. 3 温度检测模块

　　该测温模块采用单线数字温度传感器DS18B20,它具有独特的单总线接口方式，支持多节点，测温时无需任何外围元件，它和单片机的接口只需一根信号线，具有超低功耗工作方式。它的测温范围为- 55 ~ + 125 ℃，精度为0. 5 ℃，而且不需要放大器和A/D 转换器。所以DS18B20 的外围电路简单，图4 是该系统的测温模块的电路原理图。

DS18B20 测温系统编程实现相对比较容易，首先对DS18B20 进行初始化，接着依次发跳过ROM命令和温度转换，启动DS18B20 进行转换。然后再重新对DS18B20 进行初始化并发匹配ROM 命令。

　　最后，对DS18B20 进行读数。

　　2. 4 单片机控制模块

　　STC12C5A60S2 是宏晶科技公司生产的一款高速、低功耗和超强抗干扰的新一代8051 单片机，它的指令系统完全兼容传统的8051,但是速度要快8~ 12 倍。它设有2 路PWM,8 路高速A/D 转换，使得外围电路大大简化，系统的成本大大降低。

　　2. 5 LED 驱动模块

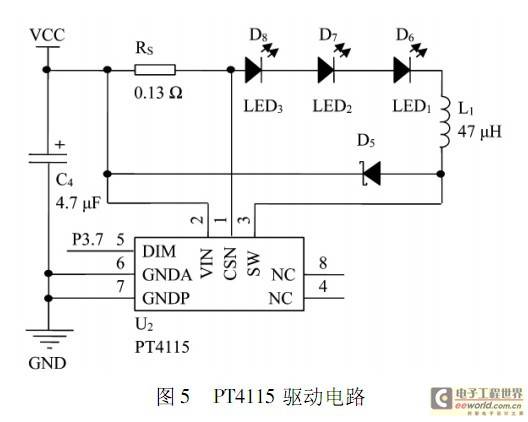

　　系统采用PT4115 驱动LED.PT4115 芯片外围电路简单，输出电压范围很宽，从8 ~ 30 V,最大输出电流1. 2 A,复用引脚DIM 可以进行LED 开关、模拟调光、PWM 调光。驱动该电路如图5 所示。

　　PT4115 采用PWM 调光，当DIM 引脚电压低于0. 3 V 时关断LED 电流，高于2. 5 V 时开启LED 电流。PWM 调光的基本原理是保持LED 正向导通电流恒定，而通过控制电流导通和关断的时间比例，即控制每个周期电流导通的时间。计算方法如下：



　　通过PWM 调光，LED 的输出电流可以从0%到100%变化。PWM 调光相对于传统的线性调光，不影响LED 的光效。PWM 调光的优势是LED 正向导通的电流一直是恒定的，LED 的色度就不会像模拟调光那样会变化。PWM 调光可以在精确控制LED的亮度的同时，也保证LED 发光的色度。

　　3 软件设计

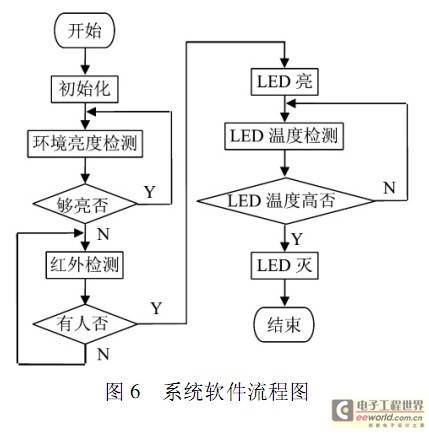

　　该系统有3 个功能模块： 1） 信号输入模块，实现相应信号向单片机输入； 2） 信号控制模块，实现对信号的处理； 3） 信号输出模块，实现处理结果的编码输出，达到控制LED 发光亮度的目的。单片机接收3 部分信号，即被动式热释电红外探测器输出的开关信号，可见光探测输出的室内亮度控制信号和温度传感器探测到的LED 温度信号，将这些信号传输到单片机中。通过单片机处理，从而驱动LED 的开关并控制亮度。软件流程如图6 所示。

　　4 结语

　　经过实验验证，该文设计的LED 智能照明控制系统，可根据室内光照亮度自动控制LED 的开关和亮度，取得了很好的节能和改善照明环境的效果。

　　该系统结构简单，实用性强，可适用于公寓、办公室的楼道灯，卫生间的照明灯等。
