几分钟搞定一款LED电源设计

PI Expert 是PI公司推出的一款用于单片开关电源的计算机辅助设计软件，也称为PI Expert专家系统，目前的版本是9.0。它能根据设计人员的要求，在输入了一系列技术指标以后，自动生成电路拓扑、设计结果、材料清单、PCB布局、变压器参数和结构等。在1-5分钟内，就可以完成一款单片开关电源的设计工作。目前支持的单片IC有以下六大类：



TOPSwitch-GX   PeakSwitch    TinySwitch-II   TinySwitch-III   DPA-Switch  LinkSwitch-II

PI Expert Suite 9.0 : 新版软件现在增加了对其LinkSwitch-PL和LinkSwitch-PH LED驱动器IC以及近期推出的TinySwitch-4离线式开关IC产品系列的设计支持。V9.0还附带一款增强的电路原理图处理工具，借助这个工具，设计师可将自动生成的电路原理布局图所创建的最终BOM上传至选定、可满足设计需求的领先分销商。



这款软件是完全免费的，下载地址：

http://www.powerint.cn/zh-hans/design-support/pi-expert-design-software



软件下载后，工具->首选项->语言 改为简体中文即可，可以进行汉化出了，下载前要先注册，但注册很方便，几分钟就搞定。



下面是我设计一款功率为20W的输出LED驱动电源设计过程：

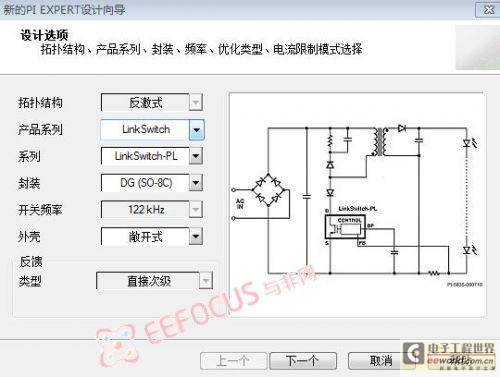

第一步：选择电路形式（反激）选择芯片，选择LinkSwitch-PL，看下图:

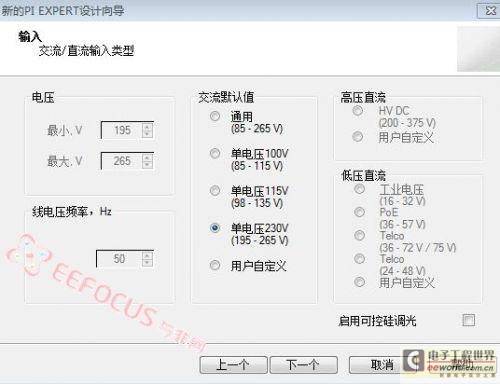

第二步：先择输出电源类型，这里选AC195-265V。

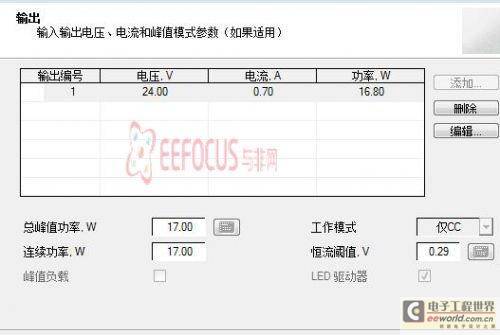

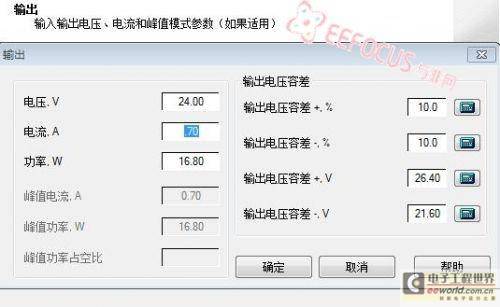

第三步：输入要输出的几组电压和电流，我这里要准备做一个24V的恒流0.7A的LED驱动电路，可以是1串6个恒流700毫安的LED灯珠。功率16.8W

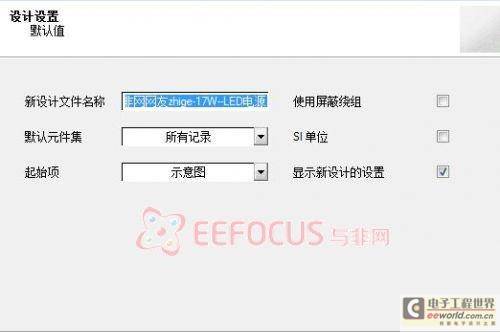

第四步：输入设计方案名称。与非网网友zhige-17w-ED电源

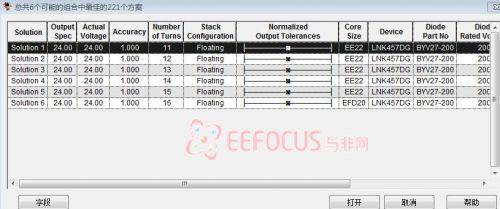

第五步，选择优化方案，一般选默认的第一个，再点完成，就OK了。









软件通过几秒钟计算，就完成全部设计工作：

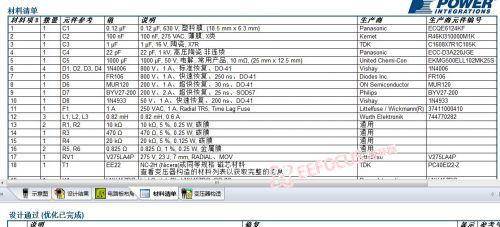

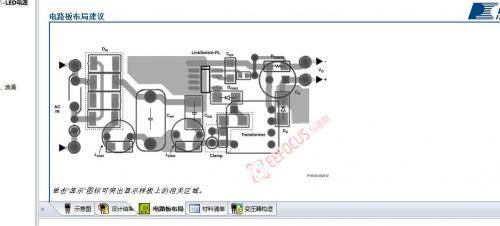

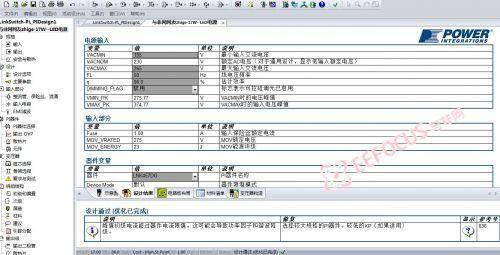

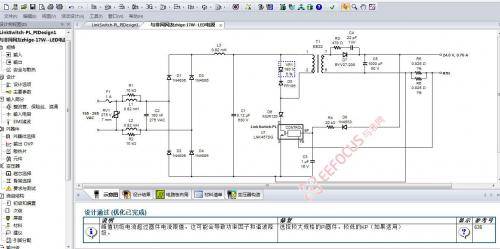

下面是供参考的原理图，设计结果，元件清单，电路布局，变压器构造参数等，当然，你可以据芯片的PDF文档稍做修改：

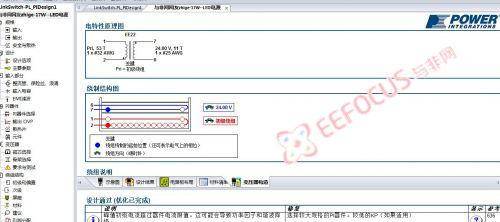

下面是变压器构造：



新增了对固态照明产品的设计支持，能够对LED设计进行恒流、调光及谐波发射优化。PI Expert完全支持LinkSwitch-PL和LinkSwitch-PH产品系列，对LED产品系列的支持包括可控硅调光功能，PI Expert全面支持TinySwitch-4产品系列，新增了一项全新功能，可将BOM导出到在线web应用程序，以便知名分销商确认其零件供货的情况。



心得分享：

最后说说使用体会PI Expert的心得吧，PI Expert：是自动化的图形用户界面(GUI)程序，它可以根据用户的电源规格参数，自动生成围绕Power Integrations某一IC产品系列的电源转换方案。PI Expert可提供构建和测试工作原型所需的所有必要信息。这些信息包括完整的交互式电路原理图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。PI Expert还可提供完整的变压器设计，包括磁芯尺寸、线圈圈数、适当的线材规格以及每个绕组所用的并绕线数。此外，还可生成详细的绕组机械装配说明。该程序可以将设计时间从数天缩短至几分钟。

PI Xls Designer：PI Xls Designer是基于设计表格的应用程序，能让电源设计师在设计过程中获得更多的控制。同时，也提供包括详细的绕组机械装配说明在内的变压器构建支持。PI Xls Designer根据您提供的有关输入、输出以及其他所有必需的设计规格来执行所有必要的计算，以设计和评估采用Power Integrations的IC的电源转换方案。

PI Viewer：该工具可查看用旧版PI Expert创建的设计文件。熟练使用这个PI 设计软件，就像我们的技术开发部门又增加了一位新同事，他可以完成多种开关电源的设计和有关LED电源的设计，只要命令给他，马上就可以设计出原理图，清单，PCB图，变压器参数等，真是比较方便，，希望对大家有帮助。
