采用非隔离驱动器的LED灯泡减小了体积与成本

1. Insignia灯泡的外形类似于我们熟悉的传统白炽灯，不同的是它有三个金属散热鳍片，以及塑料(而不是玻璃)的灯头。

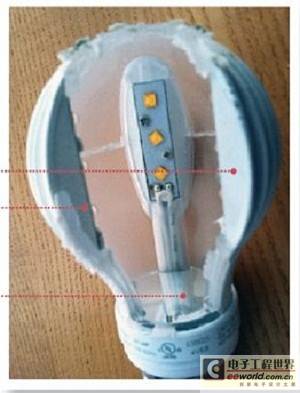

2. 用一支Dremel工具可以去掉塑料灯泡的外壳，露出六只Cree公司的白光LED，它们照亮了灯泡的光源混合室，从而产生出均匀的照度。LED都装在金属鳍片上，鳍片既用于支起LED芯片，也用做散热片。在混合室的底部，是一块极薄的铝反射片，协助灯泡内光线的反射。灯泡的全部电路都处于反射片下的灯泡座内，处于一个独立封闭的舱室。

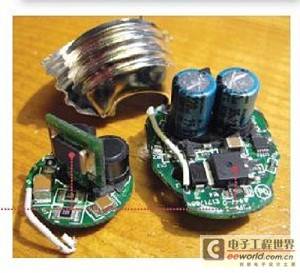

3. 拆开灌注的橡胶复合物，显示出了两块紧挨着的PCB，电路就在上面。图中，两块PCB被分开，旁边是灯泡底座。

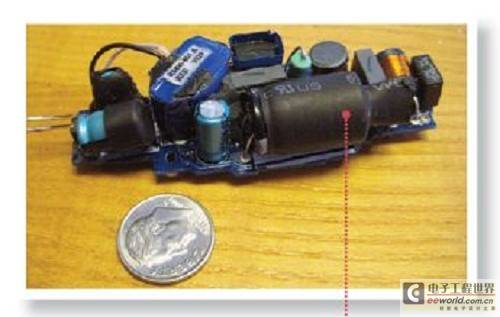

4. 为了方便比较，显示了一个大约一年前拆解的LED灯的驱动电路。除了封装有很大区别之外，还多出许多电子器件。例如，早先的设计有三个电解电容，还有一个非常大的变压器。

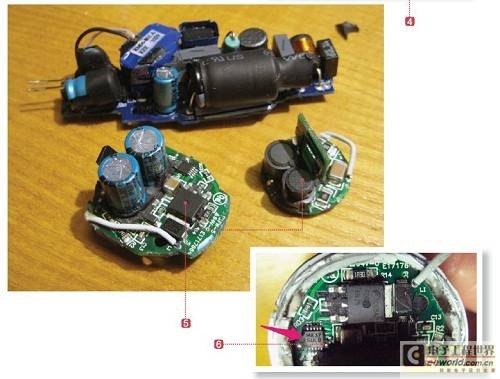

5. 左图中并排展示了两代驱动器：Insignia驱动器只有两个相对较小的电解电容。这样的结构带来了一个问题：灯泡用的是哪种LED驱动IC，这么小的驱动器是如何做到的？

6. 问题解答：小IC上的“SULB”字样是德州仪器公司LM3445的标记。它没有用变压器，表明LED驱动器采用的是非隔离式设计。白炽灯的设计本身是非隔离式的。如果你打破一个白炽灯泡的玻璃，而且这个灯泡是插上电源的，那么你就可以直接接触到交流电源。显然，非隔离式设计可以做到完全符合UL规格。注意：虽然一个非隔离式交流/直流LED驱动器设计能做到既安全又能满足UL规格，但在实验室开发和测试一个非隔离式离线LED驱动器,仍然需要严格的实验室安全流程。

灯泡的调光对美国市场来说是个重要特性。我用过LutronMaestro调光开关，它有可编程的调光控制，我把它和白炽灯做了逐项的对比。Insignia调光稳定且平滑，调光曲线与白炽灯类似。请在http://bit.ly/145ROBK观看调光测试视频。
