恒流AC-DC LED驱动器快速入门及特性介绍

 MB39C601是反激式开关调节控制器IC。它根据LED负载来控制开关导通时间或控制开关频率，从而实现对LED电流的调节。它非常适合用于常规照明应用，如商铺和住宅照明灯泡等。MB39C601是反激式开关调节控制器。它根据LED负载来控制开关导通时间或控制开关频率，从而实现对LED电流的调节。

　　一、MB39C601：恒流AC-DCLED驱动器快速入门指南

　　MB39C601是一款恒流AC-DCLED驱动器，驱动功率5W~25W，支持世界范围85V~265VAC电压输入。该芯片支持可控硅调光，并带主动PFC，具有高效率、高PF值、低EMI等特点。适用于室内LED照明，如LED灯泡，LED灯管，PAR灯，吸顶灯等。

　　特性：

　　适用于LED照明应用

　　支持可控硅TRIAC调光

　　率因数>0.9

　　高效率>85%

　　频率设计：

　　30kHz至130kHz（取决于FB引脚电流）

　　适用于宽LED照明应用的输入电压：

　　85VAC至265VAC

　　通过检测变压器零功率来实现高效率和低EMI

　　内置各种保护功能：

　　欠压锁闭（UVLO），过载保护（OLP），过压保护（OVP），过温保护（OTP）

　　封装：

　　SOP-8

　　3.9mm×5.05mm×1.75mm（引脚间距1.27mm）

　　应用：

　　采用TRIAC调光器的LED照明

　　T-TRANSFORM：none；COLOR：rgb(0,0,0)；TEXT-INDENT：0px；PADDING-TOP：0px；WHITE-SPACE：normal；LETTER-SPACING：normal；webkit-text-size-adjust：auto；orphans：2；widows：2；webkit-text-stroke-width：0px">AC至DC转换

　　二、MB39C601：恒流AC-DCLED驱动器重点特性介绍

　　产品描述

　　MB39C601是反激式开关调节控制器IC。它根据LED负载来控制开关导通时间或控制开关频率，从而实现对LED电流的调节。它非常适合用于常规照明应用，如商铺和住宅照明灯泡等。

　　特点

　　单次转换提供高功率因数

　　轻载且在开关频率控制方式下的低功耗模式时间歇动作，具有高效率

　　根据FB引脚电流进行频率设置：30kHz到130kHz

　　无需额外采样电阻即可控制初级绕组的电流

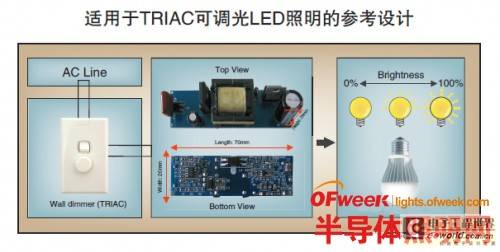

　　通过连接TRIAC相位检测器实现TRIAC可调光LED照明

　　通过检测变压器零能量，实现高效率并降低EMI

　　内置低电压锁止功能

　　内置过载保护功能

　　内置输出过电压保护功能

　　内置过温保护功能

　　输入电压范围VDD：9V到20V

　　LED照明应用的输入电压范围：AC110VRMS，AC230VRMS

　　封装：SOP-8（3.9毫米×5.05毫米×1.75毫米［最大］）

　　应用

　　LED照明

　　al；TEXT-TRANSFORM：none；COLOR：rgb(0,0,0)；TEXT-INDENT：0px；PADDING-TOP：0px；WHITE-SPACE：normal；LETTER-SPACING：normal；webkit-text-size-adjust：auto；orphans：2；widows：2；webkit-text-stroke-width：0px">TRIAC可调光LED照明等

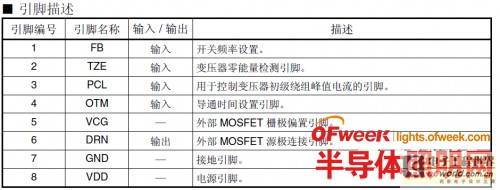

　　引脚分配

　　功能说明

　　（1）LED电流控制功能

　　MB39C601是反激式开关调节控制器。它根据LED负载来控制开关导通时间或控制开关频率，从而实现对LED电流的调节。与LED串联的感应电阻（Rs）将LED电流转换为检测电压（Vs）。外部误差放大器（ErrAMP）对Vs进行比较。当Vs降低到参考电压以下时，ErrAMP输出上升，进入光电耦合器的电流减小。导通时间控制方式，由光耦控制OTM引脚的电流从而对导通时间控制模块控制。当OTM引脚电流减小时导通时间增加。提供给LED的电流同时被调节，因为导通时间控制通常在固定开关频率下使用。

　　频率控制方式，由光耦控制FB引脚电流从而对开关频率控制模块控制。当FB引脚电流减小时开关频率增加。提供给LED的电流同时被调节，因为开关频率控制通常在固定导通时间下使用。

　　（2）级联开关

　　初级绕组中的开关采用级联连接。外部MOSFET的栅极与VCG引脚连接，源极与内部驱动器MOSFET的漏极连接。开关处于导通状态时，内部驱动器MOSFET开启，内部HS驱动器MOSFET关闭，外部MOSFET的源极电压下降至GND。在该过程中，直流偏置通过VCG引脚对外部MOSFET栅极供能，而使外部MOSFET开启。开关处于关闭状态时，内部驱动器MOSFET关闭，HS驱动器MOSFET开启，外部MOSFET的源极电压上升至VCG电压。外部MOSFET关闭。此外，进入内部驱动器MOSFET的电流等于初级绕组的电流。因此，可以在不使用采样电阻的情况下对进入初级绕组的峰值电流进行检测。

　　（3）固有功率因数自调节（PowerFactorControl）功能在交流电压输入中，当使输入电流波形接近正弦波，并使相位差接近零时，功率因数会得到改善。当在不连续传导模式下采用反激方式工作时，如果将输入电容设置得比较小，则初级绕组的峰值电流：

　　在导通时间控制中，如果将误差放大器的环路响应设置为低于交流频率（交流频率的1/10），则可以使导通时间保持不变。因此，输入电流与输入电压成正比，从而使功率因数得到调节。

　　（4）上电过程

　　当电压输入VBULK时，电荷通过启动电阻（Rst）充入VCG引脚的电容（CVCG）。因此，VCG引脚的电压会上升。当VCG引脚电压达到外部HVMOSFET的阈值电压时，源极跟随器使DRN引脚电压上升。

　　DRN引脚通过内部VDD开关与VDD引脚连接，VDD电容（CVDD）从该DRN引脚充电。当VDD引脚电压达到UVLO阈值电压时，VDD开关关闭，内部偏置电路工作，开关启动。

　　开关启动后，VDD电压由辅助绕组通过外部二极管（DBIAS）提供。辅助绕组与次级绕组的绕线圈数之比以及次级绕组的电压决定了辅助绕组的电压。因此，只有在辅助绕组的电压上升至高于VDD引脚电压时，才会提供VDD引脚电压。必须设置VDD引脚的电容，以防止在此期间VDD引脚电压下降到UVLO阈值电压以下。DRN引脚和VDD引脚之间需要一个外部肖特基二极管（D1）。该二极管用于防止电流经过VDD开关的体二极管。

　　（5）掉电过程

　　RGIN：0px0px20px；WORD-SPACING：0px；FONT：14px/25px宋体,arial；TEXT-TRANSFORM：none；COLOR：rgb(0,0,0)；TEXT-INDENT：0px；PADDING-TOP：0px；WHITE-SPACE：normal；LETTER-SPACING：normal；webkit-text-size-adjust：auto；orphans：2；widows：2；webkit-text-stroke-width：0px">从交流线路移除交流电源时，即使有开关动作，电流也不会流到次级绕组。LED电流从输出电容提供，并逐渐减小。与此相似，由于电流不会流到辅助绕组中，因此VDD引脚电压会下降。当VDD引脚电压下降到UVLO阈值电压以下时，开关停止，MB39C601关闭。

　　（6）OTM部分

　　通过将电阻（ROTM）与OTM引脚连接，为其设置导通时间。如下图所示，从OTM通过电阻连接光电耦合器的集电极，可以控制导通时间。

　　（7）FB部分

　　通过设置FB引脚的电流，控制开关频率。在导通时间控制中，通过电阻将FB引脚上拉到VDD，从而设置开关频率。此外，如下图所示，可以通过电阻从FB引脚连接光电耦合器的发射极，从而控制开关频率。电阻（RFB）为光电耦合器的暗电流泄放电路。
