控制灯光的开关电路

       全世界的城镇都在考虑和装设LED街灯，以帮助节省电能，降低成本，保护环境，以及改善公民的照明条件。虽然有这种趋势，但很少人注意这些灯的开关时间控制问题。

　　恰当的控制可以获得不错的节能效果，因为灯的工作时间可能会太晚，太早，从而浪费能源，或提供的光照不足。采用一种暮光开关，可以显著减少各类灯具的能耗（图1）。它提供了一种有成本效益的、小型而可靠的控制照明时间方式。

　　本电路并未使用继电器。因此，它没有可活动部件，并且也不会有触点磨损问题。它采用的是TRIAC（三端交流），可以切换数百瓦的功率。

　　电路几乎不消耗电能。它用一个电荷泵从交流电源为电路供电，在220V rms的交流线上只拉走不到37mW。它只用了少量低价元件。

　　用电路板上的电位计R1，就可以调节电路的亮暗水平，切换电灯的开与关。电路会在日落时自动开灯，而在日出时自动关灯。电路可以用于白炽灯、荧光灯或LED灯。

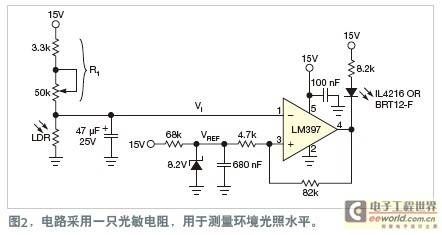

　　电路用一个LDR（光敏电阻）测量环境的光照水平（图2）。注意所选的LDR频谱响应要接近人眼，才能得到好的性能。它使用了一只迟滞比较器，因为基本比较器结构会产生振荡，或当光照水平接近于自然光照与黑暗的边界时，容易使输出不稳。迟滞可以在电路中创造出两个开关阈值：上阈值电压针对从自然光到黑暗的输入电压上升变化，为8.47V，而下阈值电压则为7.75V，用于从黑暗到自然光的输入电压下降变化。82kΩ与4.7kΩ电阻之间的关系控制着0.72V的迟滞电压。这个值足以避免由于光照噪声而产生的虚假触发。

　　当环境光照度低于R1设定水平时，输入电压VI升至大于上阈值电压，比较器输出降低，使TRIAC导通。当环境光升至R1 设定的水平以上时，输入电压降至下阈值电压以下，比较器输出升高，使TRIAC关断。

        在LDR与灯光之间必须提供一个机械绝缘，以防止形成一个到LDR的反馈通路。否则，灯光会在比较器的输出端造成一个振荡，从而使灯的状态也发生振荡。BTA16-600SW可从很多来源获得，能用于超过2000W的灯具开关。

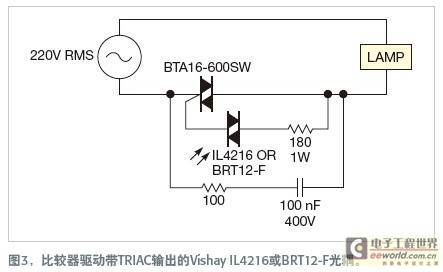

　　比较器驱动一只Vishay公司带TRIAC输出的IL4216或BRT12-F光耦（图3）。光耦再推动BTA16-600SW TRIAC，控制灯具。
