技术文章—压电声音元件的发声机理

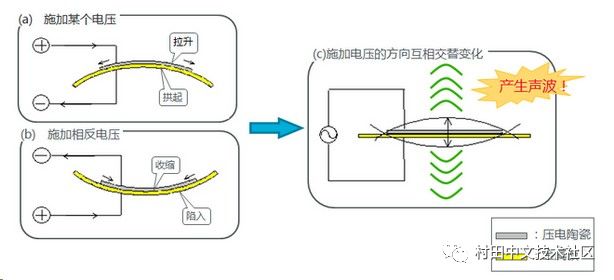

向压电振动板施加电压，压电陶瓷会拉升，但粘合的金属板不会伸缩而是弯曲（图(a)）。施以反向电压，就会向相反方向弯曲（图(b)）。

输入电压方向相互变化的信号，就会反复出现(a)和(b)的交替状态，产生声波（图(c)）。

利用外壳的共鸣效果，发出较大的声音。

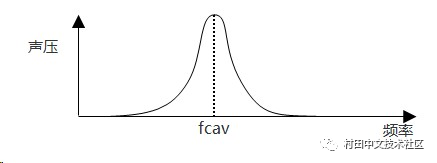

1. 振动板的声压峰值

2. 外壳内放大的声压峰值

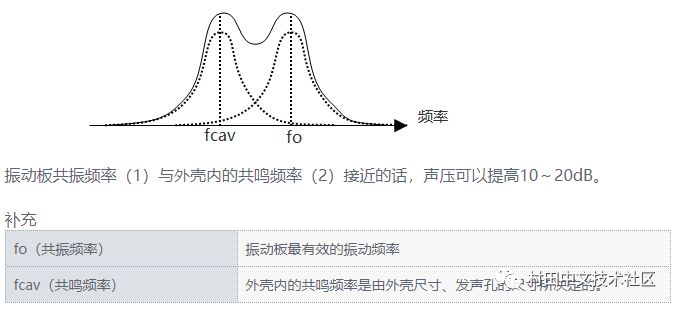

3. 基于共鸣效果声压增大10～20dB

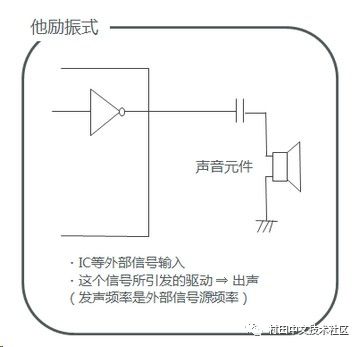

他励振式电路

微型计算机的普及他励振式成为主流

• IC等外部信号输入

• 这个信号所引发的驱动 → 出声（发声频率是外部信号源频率）

自励振式电路

• 与晶体管、电阻共同构成振荡电路

• 施加直流电压引发振动 → 出声（发声频率是振动板共振频率）

• 晶体管、电阻内置 → PKB系列
