新型D/A变换器AD9755及其应用

　　 AD9755是Analog Device公司生产的一种超高速双端数据复用、单路输出的14位数模转换芯片。采用CMOS制造工艺，在单个芯片上集成了高品质14-TxDAC+(r)核、一个基准电压源、兼容TTL数字接口电路单元以及PPL时钟变频器等。它的转换速度很高，可以达到300 Ms/s。

　　该芯片对外围电路需求少，设计使用灵活方便。AD9755为避免使用复杂、高能耗的ECL电路，而直接利用TTL数字接口来完成300 MHz以下的高性能数摸转换，提供了1条非常便捷的途径。可广泛应用于通信系统信号源、数字信号合成及智能仪器中。其主要特点为：

　　(1)转换速率300 Ms/s；

　　(2)垂直分辨率14 B；

　　(3)工作电压3 V；

　　(4)无杂散动态范围 SFDR为73 dBc(Fout=50.2 MHz, fDATA=150 MHz条件下)；

　　(5)输入建立时间2.0 ns；

　　(6)输出建立时间11.0 ns；

　　1 AD9755的工作原理

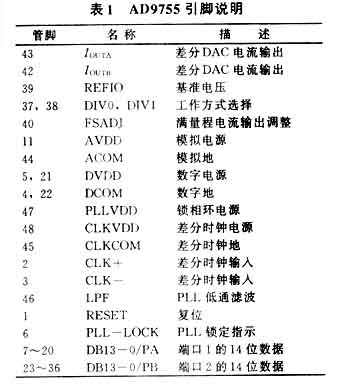

　　AD9755主要由两组14位数据输入接口、2-1复接器、DAC锁存器、基准电压、PMOS电流源阵列、分段切换器、PLL电路以及DAC单元等构成，其内部结构如图1所示。采用48针LQFP封装形式，图中2个14位兼容TTL电平数据输入端口，每个端口的最大输入频率是150 MHz，2路数据流在片内锁存后，经2-1复接器合成为1路300 MHz并行数据流，再经DAC锁存器锁存后传输到分段切换部件进行处理。

　　AD9755内置了基准电压源，省去了常规高精度DA转换芯片需要外接基准电压器件的麻烦。图1 中的PMOS电流源阵列是为保证全量程输出电流IＯＵＴＦＳ而特别设计的，IＯＵＴＦＳ的大小由内部的基准控制放大器及外电阻RＳＥＴ决定。芯片内采用了分段结构，即将数据位分成最高5位，中间4位和最低5位，对各段的数据采用不同的数摸转换方法，以保证数摸转换的精度。分段切换部件将接收到的PMOS电流源阵列输出电流，和经DAC锁存器锁存好的14位数据一起进行相关处理后，输送至末级的DAC部件便实现了整个数模转换过程。

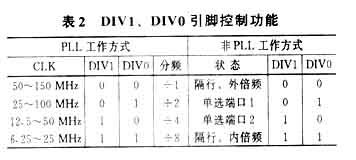

　　AD9755有使用锁相环（PLL）和不使用锁相环两种工作方式，取决于PLLVDD脚接电源或地。当输入时钟的占空比不是50%时，可使用PLL工作方式。PLL电路内部的VCO可形成100~400 MHz的周期信号，用户通过设定DIV0、DIV1脚来决定该周期信号的分频等级（如表2所示）。PLL在对该分频信号和外部输入时钟进行相位检测后，与锁相环路一起来完成时钟频率的锁定。当不使用锁相环时， DIV0、DIV1脚决定了如表2所示的4种工作状态。在隔行、外倍频方式下，外部时钟应是输入数据率的两倍；在单选1（或2）端口方式（即只完成1路DA变换时），以及在隔行、内倍频方式时外部时钟应设置成与输入数据率相一致。

　　AD9755提供了1对互补电流输出IＯＵＴＡ,IＯＵＴＢ,它们都是输入数据的函数，可表示为：

　　如图1所示，IＯＵＴＡ,IＯＵＴＢ,可直接由50 Ω电阻(最好使用有良好温度特性的精密电阻)接到模拟地。最终的差分输出电压值为：（IＯＵＴＡ-IＯＵＴＢ）×50。

　　2　应用设计

　　下面给出一个以AD9755作为数模转换器来产生任意波形的实例。首先在PC机上进行波形编辑，具体方式可以是表页输入、数学表达式或通过鼠标绘制图形。由软件选择正弦波、通用函数或伪随机噪声等，并设定信号的幅度、频率、偏置量，再经快速演算得到波形数据。波形数据经PCI卡写入到两组大容量SRAM器件（IDT71V3558，最高工作频率200 MHz）后，等待上层系统的DA启动命令。

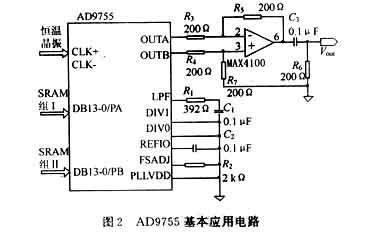

　　DA启动后，由ISP芯片（isp2128VE,最高工作频率250 MHz）形成75 MHz的高速地址，驱使双路SRAM数据连续并行输出。这两路输出的数据分别输送至AD9755的数据端口1和数据端口2。由于系统采用了高性能的150 MHz恒温晶振，因此AD9755的工作方式简单设定为不使用锁相环的隔行、外倍频方式，应用电路图如图2所示。

　　

　　值得指出的是，AD9755有着比较灵活的时钟接入方式。可以是差分接入，也可以是单端接入，甚至可以直接使用VＰ－Ｐ在1 V以上的正弦波，不同的接入方式应使用与之相适应的滤波网络。而对于输出信号要求极为严格的应用场合，为了在输出信号上有效抑制杂散电平和消除相位噪声，时钟同步的处理宜选用翻转速度比较好的高性能器件；以保证信号的边沿陡峭、前后抖动最小。

　　图3给出了AD9755的工作时序图。由于输入数据端口锁存及DAC锁存都发生在CLK的上升沿，为了保证足够的数据建立时间和数据的正确性，两个14位数据端口数据的变化最好在CLK的下降沿完成。DAC的变化时间出现在第3个时钟周期上，并有1个tＰＤ小于1ns的传播延迟。不难看出，AD9755的工作时钟正好是数据变化率的2倍，依次完成了2个数据通道的交替数模转换。SRAM组Ⅰ存放的是任意波形的奇数点数据，而SRAM组Ⅱ存放的是波形的偶数点数据，IＯＵＴＡ或IＯＵＴＢ上反映的是与原数据顺序一致的DAC。

　　由于任意波形的频率成分异常丰富，共模噪声及高次谐波的出现不可避免地会降低输出信号质量。为了改善DA变换的线性度，最大程度地抑制失真与噪声，并提高信号源的负载能力，图2中的输出方法与图1中直接连50Ω到模拟地的方法不同，即引入了宽带运放MAX4100(带宽为500MHz)。

　　最后需要强调的是，高速TTL数字电路、高速模拟电路，也应和ECL电路要求一样，通过阻抗匹配来克服信号的过冲震荡。按照传输线理论来设计好带线和微带线，PCB连线的阻抗值与电路板铜箔厚度、板层之间填充介质材料及其高度相关，计算办法参见文献2。选用了多层制板，确定电路板层数的根据是：NL=5log［AｎｆＣＬＫ］。其中，Aｎ为数据总线宽度，ｆＣＬＫ为最高工作频率。

参考文献

1 AD9755 14-Bit 300MSPS High Speed TxDAC+(r) D/A Converter DatasheetAnalog Devices Inc

2 Martin O′Hara．EMC at Component and PCB. Level．Newnes， 1997.2
