​Spectrum仪器推出集发生器与数字化仪于一体的可携带式产品

—— hybridNETBOX新型号将能更快的产生和获取信号

Spectrum仪器公司近日宣布旗下hybridNETBOX系列新增8款高性能型号产品。作为创新的仪器平台,hybridNETBOX 能够将多通道任意波形发生器(AWG)与数字化仪整合在同一可携带设备中。该产品能够同时进行信号的生成和采集,对于需要进行刺激响应和闭环类型测试的应用而言,可谓是绝佳之选。即日起,具有2+2,4+4或8+8匹配通道,速度高达40MS/s至1.25GS/s的14款hybridNETBOX型号已正式推出市场。

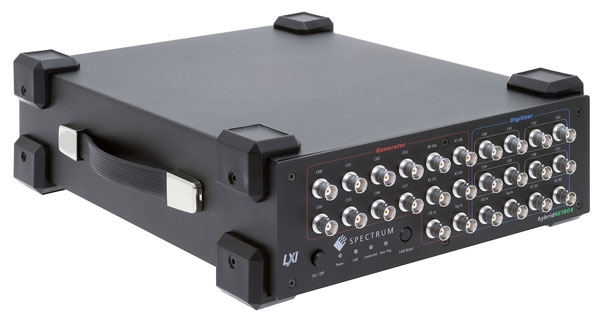

示例:hybridNETBOX型号DN2.825-04提供了4个AWG通道,输出波形速率高达625 MS/s,分辨率为16位。4个数字化仪通道,每条通道的分辨率为14位,信号采样率为500 MS/s。

新型号产品有两个或四个AWG通道和同等数量的数字化仪通道可选。使用最新的16位高分辨率数字化仪以及数字模拟转换器(DAC)后,AWG通道几乎能够产生任何波形。此外,新型号的输出速率为625 MS/s或1.25 GS/s,信号带宽也高达400 MHz(600 MHz选项)。输出速率为625 MS/s时,通道能够通过编程转换为输出信号,振幅可达±3 V到50 Ohm负载或±6V到高阻抗(1 MOhm)。在1.25 GS/s输出速率下运行,新型号的输出信号为±2.5 V到50 Ohm,1 MOhm下为±5 V。

数字化仪通道对于信号采集具有同样出色的性能。用户可选择16位分辨率,采样率为180ms /s或250ms /s,或14位分辨率和采样率为400500ms /s或500ms /s的两个型号。每个通道均可实现自主编程,并配有6个从±200 mV到±10 V的可调输入范围,信号便宜和可选输入阻抗为50 Ohm或1 MOhm。AWG和数字化仪通道具有一个灵活的时钟系统,几乎可配合任何输出或采样率设置。这也方便用户根据所需速度生成或获取信号。

hybridNETBOX设备能够同时创建和获取电子信号,因此是各种自动化测试的理想之选。举例而言,它能够复制和捕获雷达、声纳、激光雷达或超声波中的回波信号。此外,hybridNETBOX也适用于ATE应用,用来进行组件和子组件的快速自动化测试。新型号产品能够快速确定DUT和UUT(设备或正在测试设备)的功能和容限,并通过大量可调节的复杂信号进行测试。这个强大的测试过程可用于总线测试、MIMO通信、电路验证、机器人、汽车和科学实验中。

Spectrum仪器技术总监Oliver Rovini表示:“自2020年推出第一款hybridNETBOX产品以来,我们收到了来自工程师和科学家们的积极反馈。他们渴望通过手动、自动或远程的方式控制应用中的信号生成和采集。因此,此次发布的新型号在频率范围方面有所延展,使其适应更多的应用。作为便携式LXI仪器,新型号产品几乎可以轻松集成至任何系统。只需将它们通过Gbit以太网端口连接至电脑或网络,就可以进行信号的生成、获取和分析。”

每款hybridNETBOX型号产品都配有Spectrum提供的SBench 6软件,用于信号的生成、采集、显示、处理、存储和报告生成。SBench6可使用标准函数及数学方程创建波形,并通过数字化仪获取数据,最后通过AWG回放。新产品能够与其它程序或设备(如示波器)共享数据,可使用内置的导入或输出功能以二进制、ASCII或Wave格式传送数据。hybridNETBOX可在Windows和Linux操作系统自由编程,也可通过C++、LabVIEW、MATLAB、Visual Basic.NET、Python和其他主流编程语言完成。

2020年9月,Spectrum仪器推出了6款低端的hybridNETBOX型号(带有BNC -插口,最高速度可达125 MS/s)。14款型号均为便携式

为了进行波形的生成和采集,hybridNETBOX配有大容量板载内存(2×4 GB),并支持多种操作模式。其中包括单脉冲、循环、FIFO流、门式回放和多重记录。这样的灵活性便于用户生成几乎任何信号或信号的组合,并开发从简单到复杂的各类测试流程。同样,信号可通过单脉冲、FIFO流、多重记录、门式采样、ABA(采样率切换)模式完成。此外,产品还结合了多种灵活的触发模式(通道触发、外部触发、软件触发、窗口触发、触发再准备(Re-Arm)、逻辑触发和延迟触发),以确保不错过任何一个重要的事件。

除了数字化仪和AWG通道外,每款hybridNETBOX的前面板配置了多个数字I/O连接器,使产品能够轻松集成至测试系统。例如,AWG通道可进行同步标记输出,以便对其它设备或仪器进行精准的控制。同样,产品也能够通过一个外部时钟和触发器与其它设备同步。

Spectrum仪器在制造AWG和数字化仪领域拥有30余年的丰富经验,旗下产品均享有5年质保,这其中包括产品软件及固件的终身免费升级。此外,用户还能获得Spectrum仪器硬件及软件工程师的快速响应及支持。hybridNETBOX系列型号供14种可选,现已全面上市。订单确认后2-3周即可交付使用。如果您希望了解更多,请登录www.spectrum-instrumentation.com 。

关于Spectrum仪器

Spectrum仪器成立于1989年,迄今为止设计和研发了多款模块化数字化仪及发生器产品,其中包括PC卡(PCIe和PXIe)以及独立以太网设备(LXI)。在过去30年间,Spectrum获得了业界的广泛认可,旗下产品也被用于行业领军企业及一流大学的众多产品和科研项目中。Spectrum仪器总部位于德国汉堡附近的汉斯多尔夫,凭借卓越的技术能力和优质的客户服务享誉全球。更多信息请访问官网www.spectrum-instrumentation.com。
