Arm数据中心布局前瞻：Neoverse V1/N2解读

前不久我们介绍了Arm在数据中心市场的部署，主要谈到了Arm Neoverse产品线——即在Cortex之外的另一条面向服务器和基础设施设备的核心IP。包括初代发布即收获不错市场反响的Neoverse N1核心IP，亚马逊Graviton2、Ampere Altra都是应用了这一IP的产品。

除了N1之外，Arm此前还预告了今年即将推出的NeoverseN2和NeoverseV1。在上篇中，我们大致谈到NeoverseN1属于CortexA76的变体，而今年推向市场的NeoverseV1则可类比基于CortexX1的核心；N2则是个新架构，包括基于Armv9指令集，规划上全面采用5nm工艺等。

Arm前几天召开了一场发布会，详述NeoverseN2与V1这两个架构的情况，也分享了Neoverse系列IP目前的市场表现——尤其谈到Graviton2被亚马逊应用到了更多实例中，这些实例的增量远超x86产品。有关Arm面向基础设施的市场规划，可参见上篇内容，此处不再赘述；本文着重谈一谈N2和V1这两个微架构。

“应用于所有基础设施”的野心

我们知道，NeoverseN1的价值主要体现在相比x86产品更出色的Performance/TCO，也就是性能与TCO（总拥有成本）之比。亚马逊开发自家的Graviton，很大程度上也是基于节省成本的考量：这其中包括了Arm处理器在能效方面拥有更大的优势，能耗相关的成本投入上也有不错的红利。

但至少在NeoverseN1之时，如上篇提到的，其每核性能表现实则是不及同时代的x86竞品的。不过Arm一直在提“用内核来代替SMT”，并且强调单线程（整数）性能，以及“Arm合作伙伴提供比传统线程更完整的内核”，或者“用内核代替SMT线程”，尤其云环境负载更需要专属的核心——很显然这是在说x86阵营的同时多线程（比如Intel的超线程）在服务器市场并无太大价值。

无论这样的说法是否公平，在单线程性能表现（以及每瓦性能），乃至每核心一个线程的性能表现上，这次的NeoverseN2/V1都可能已经有了与传统x86处理器一较高下的资本。

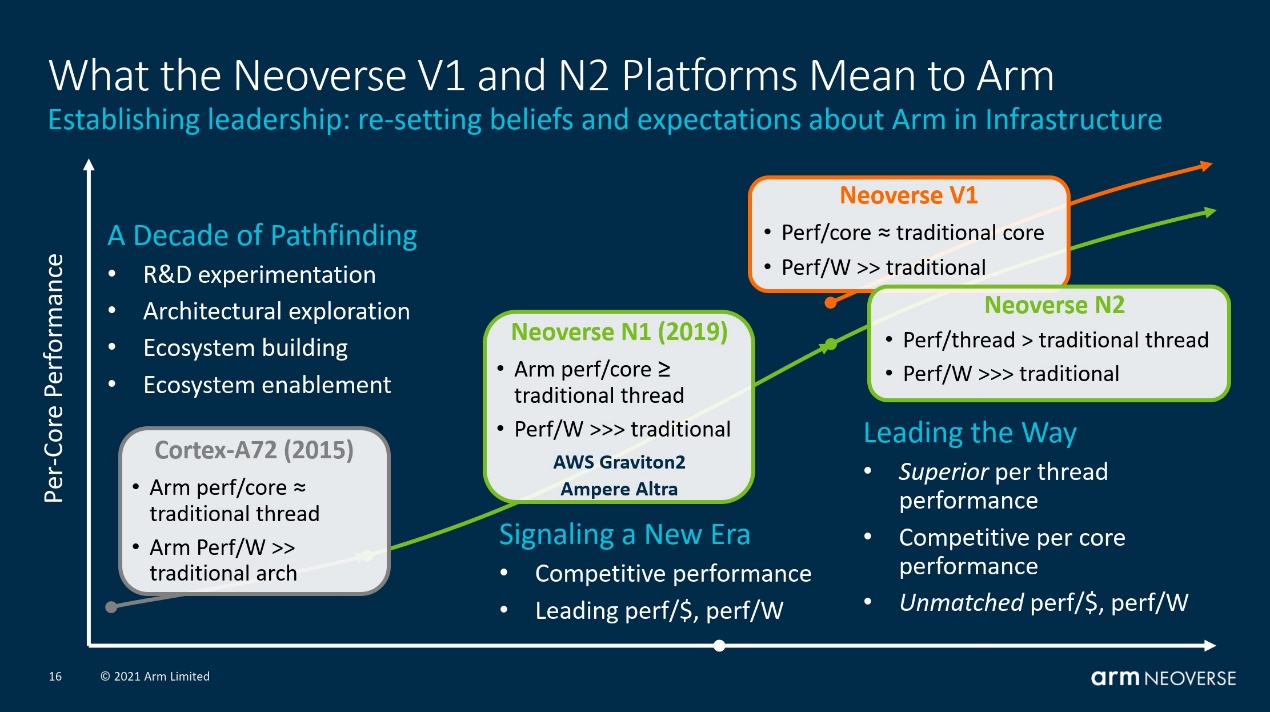

单线程性能的持续提升实则也是Arm得以在服务器、基础设施市场站稳脚跟的关键。Arm基础设施事业部高级副总裁兼总经理ChrisBergey表示，在Neoverse时代之前，Arm面向基础设施的内核是基于Cortex-A72的，“它具有出色的能效比，而且媲美竞争对手的线程所提供的单核性能表现”，“但有些基础设施细分市场还希望能进一步提高性能，并在大规模使用时保证性能表现。”

“于是就有了现在的NeoverseN1内核与CMN-600Mesh网络，将线程性能扩展到非常高的内核数量，这也使得Neoverse更加适合云服务。”Bergey说，“在AWSGraviton2和AmpereAltra这样的芯片上，几乎所有工作负载都能为用户带来高出40%的性价比。”

在Arm看来，通过这次新发布的NeoverseV1和N2，“我们将带领大家进入这个新时代。我们想要改变业界对部署基础设施的看法。大家不需要在性能和能效之间做选择，我们希望大家能够二者兼得。”这话的魄力还是相当之大。

“我们相信，我们的单核性能将能胜出传统架构。当Arm合作伙伴提供比传统线程（指SMT方案）更完整的内核时，哪一种解决方案能为最终用户提供更好的性能和价值，已经毋庸置疑。这种说法发主要针对的是云服务，但考虑到Arm的性能和能效，这种说法也适用于所有基础设施市场，从HPC、云到边缘。”Bergey表示，“ArmNeoverse应用于所有基础设施应用市场的时代已经到来了，现在正式启动。”可见Arm对NeoverseV1/N2给予了多大的厚望。

NeoverseV1与N2的性能与能效变化

在面向国内的线上发布会上，Arm提到的有关NeoverseV1/N2的微架构改进细节并不多，主体上是以分享案例和谈性能提升为主的。那我们就先来看看这两个新架构在性能和能效上的变化，包括相比前代产品（N1）和竞品（x86）。

在此前的发布会上，Arm就提到过NeoverseV1将实现50%的IPC（每周期执行执行数）提升，对比对象是N1。50%IPC提升在这个时代听起来是比较恐怖的数字，不过其实仔细想一想，NeoverseN1是基于CortexA76的，而NeoverseV1在核心微架构层面与CortexX1相似。这其中差了2-3个代际，50%的IPC提升也就显得顺理成章了。而且NeoverseV1和CortexX1一样，都是在PPA指针方面更偏向性能，并一定程度牺牲成本、功耗为代价的微架构，V1原本就代表了彪悍的性能之路（应用定位上也偏HPC）。

值得一提的是，50%性能提升这个数字是个中值，即在不同的应用场景，可实现的IPC提升是不同的。比如能够充分利用SVE的工作负载，最高能够获得100-125%的IPC提升。

虽然在国内的发布会上Arm并没有提，但国外媒体给出的PPT上可见，Arm给出能效方面的数字为NeoverseV1是N1的70%-100%，核心面积是N1的1.7倍。意即功耗和面积产生了不对等的增加，这是符合预期的，因为如前所述V1部分牺牲了功耗和成本，换取性能的进一步提升。这里1.7倍的面积变化，也能看出在推升性能上，要付出的代价的确不小。如此，V1核心频率应当不会比N1更高。虽然即便是这样，包括面积效益、能耗比方面还是会显著优于x86。

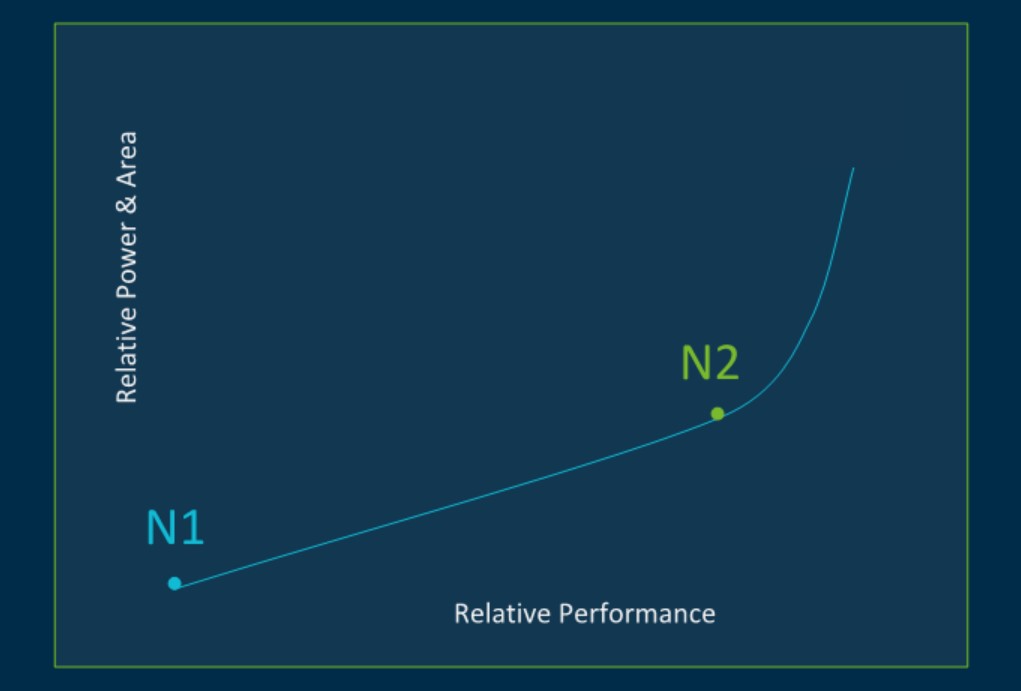

而在NeoverseN2这边，在相同工艺和配置下，N2相比N1也有着40%的IPC提升；面积多出1.3倍；功耗则会高出大约1.45倍——表明N2和N1的能效基本相似，略有下降。在Arm所画的相对性能与功耗曲线图上，以N1为参考，N2的性能提升，伴随的是功耗方面的线性提升——或者说N2在设计上，是性能与功耗线性提升的临界点，再往后，功耗就开始蹿升了。所以N2在Arm眼中仍是兼顾了PPA的核心，这一点与V1就很不一样。

Arm有特别提到在性能提升的基础上，5nm工艺实现的NeoverseN2核心在功耗与面积上，可与7nm的N1持平。这是个相当乐观的估计，不知未来N2具体实施方案能不能达到这个程度。

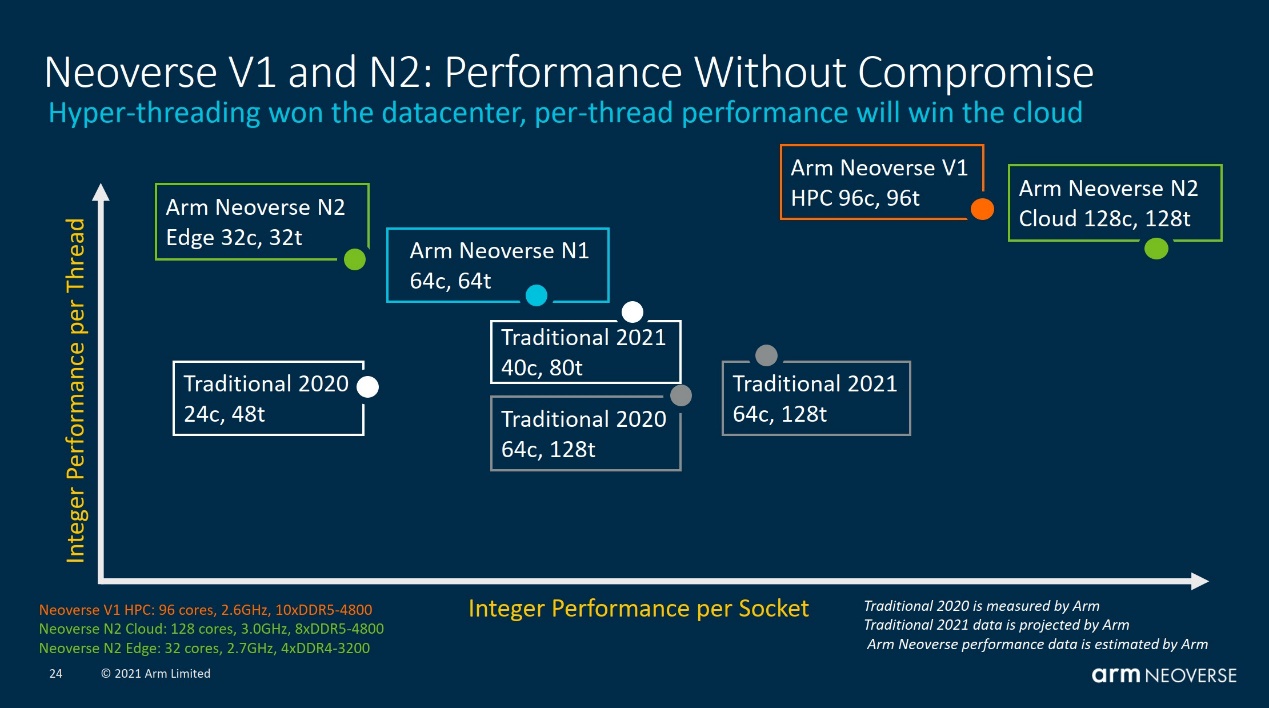

上面这张图是Arm给出的不同规格的Neoverse核心，与竞品的比较。横轴表示单个socket插槽的整数性能表现，纵轴表示单线程整数性能。很显然，其中写着“Traditional”的竞品就是指Intel和AMD去年与今年的服务器CPU。

“这些是Arm基于，我们认为具有市场代表性的内部参考系统，所做的预测。”Bergey说。

在纵轴单线程整数性能上，前文就提到了Arm基本无视了x86阵营的SMT设计（Arm此处列出的是竞品单核SMT之时，每线程的性能表现）。这对Intel/AMD而言其实是不大公平的。如果以一个核心一个线程来算，如此前文章中提到的，N1目前的产品相对落后于IntelXeon和AMDEpyc。NeoverseV1对x86前代产品的超越应该是个必然，但论单核单线程性能，应该还有商榷的余地。

比如图中的Traditional2021(40C/80T)指的应该是IntelXeon8380（IceLake-SP）。从SPEC2017Rate-1单线程性能测试来看，AmpereAltraQ80-33的NeoverseN1核心实际上还是会略弱于IceLake-SP的（虽然有能效上的优势）——所以还是需要看具体的实施方案。不过可能的确如Arm所述，在很多基础设施环境（比如云），Arm的这种“更完整的内核”可表现出更大的价值。

而在横轴单socket插槽性能方面，多核心的优势自然更能淋漓尽致地体现出来。只是像图中128c/128t这样的设计，最终还是要看具体芯片的实施方案（比如N1虽然也规划了128核，但目前最高核心数的AmpereAltra处理器采用了80核心的设计；以及PPA权衡是否真能达到Arm的预期）。

即便下半年服务器处理器市场还会有SapphireRapids这样的劲敌出现，不过从Arm对NeoverseV1和N2的预期来看，Neoverse如今在服务器市场，战力又比去年增长了一大截，起码在性能方面也已经可以与对手叫板了，更不必说能效和性价比固有的优势。

NeoverseV1：更宽的架构

接下来就谈谈这两个新IP的微架构变化。有关这部分，Arm在国内的发布会上谈的不多，所以内容主要来自国外同期报道的一些汇总。另外Arm透露的有关NeoverseN2的内容也很少，这可能是因为N2这种新架构的详情，等着将来新一代Cortex产品问世时再揭晓。

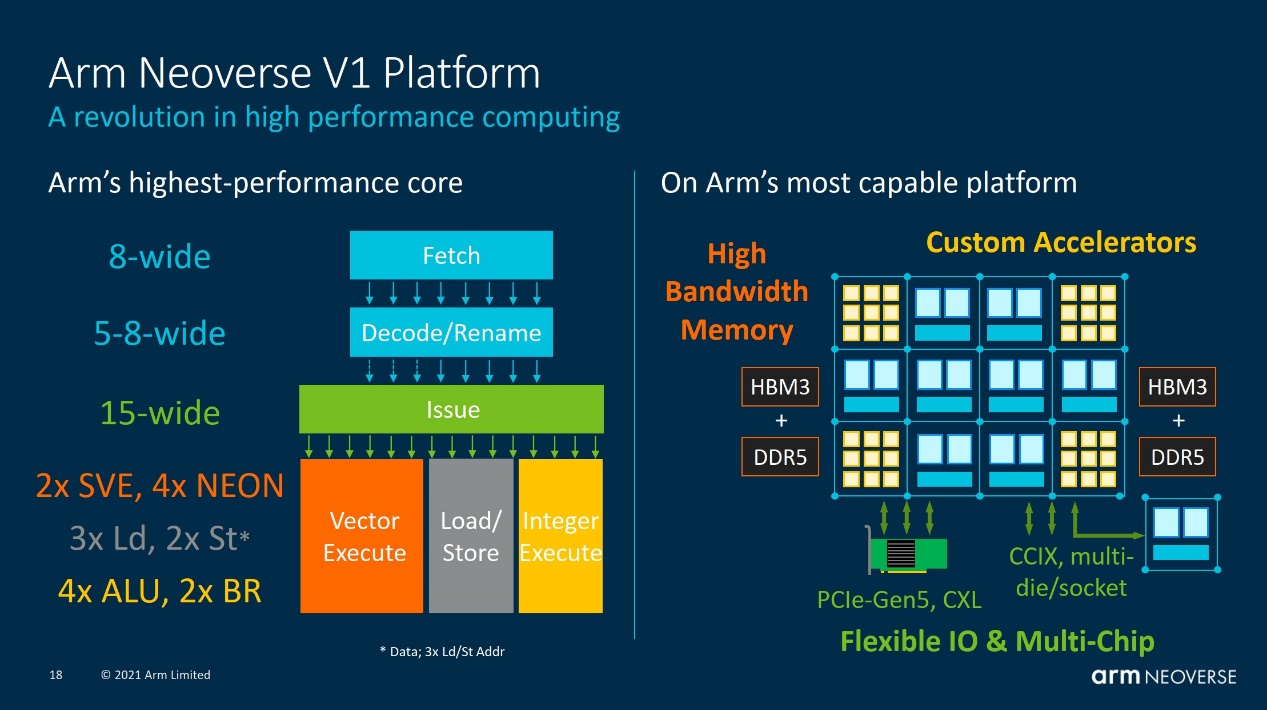

对NeoverseV1而言，如前文所述，这是个与CortexX1有着诸多相似之处的核心，如上图所示的CPU管线：包括取指带宽加倍，更大的L2BTB（8Kentries），L0BTB（96entries），去掉了L1BTB。另外和CortexX1一样，引入了Mopcache（缓存最多3K解码指令），Mop分发带宽8-wide，指令解码宽度5-wide；OoO乱序窗口尺寸翻倍，ROB增加到256entries；后端增加超标量整数执行带宽，分支执行端口翻倍，新增一个复杂ALU；存储子系统部分，同样增加了load/store单元数量。

缓存结构上，L2cache在1MB容量下缩减1个周期，bank数翻倍提升访问并行度；SLC延迟大幅缩减。新一代prefetcher，能够发现针对存储的任意访问模式，以对后续相同模式的迭代做出识别和数据预取。为减少L2到SLC的流量采用一种新型的动态预取行为。

而NeoverseV1上比较重大的一些改进，包括NeoverseV1是Arm旗下首个支持SVE的微架构。SVE即ScalableVectorExtension，此前一直被认为是Neon的下一代扩展。Neon本身是一种SIMD（单指令多数据）。Neon一直使用固定长度的数据格式，早前128bit的计算宽度也适中。不过固定长度计算方式限制了其扩展并行计算能力。所以SVE作为当年Armv8.2-A的可选扩展就出现了。

SVE实现了128-2048bit可变矢量长度。这对软件而言是很有价值的，相同的代码就能跑在不同的目标产品上了。早前固定矢量长度计算方式，比如从128bit迁往256bit，就需要软件做重新设计和编译，才能应用这种更宽的执行能力。所以Arm的PPT针对SVE的描绘是：writeonce,compileonce,deployforever…

此前富士通的A64FX就率先用上了512bitSVE。而NeoverseV1则采用2条256bit宽度SVE管线，向后兼容128bitNEON/FP操作——也就是可作为4x128bit管线来用。除了这种可变长度的特性之外，还有不少特性，以此让编译器生成更优质的自动矢量化代码。

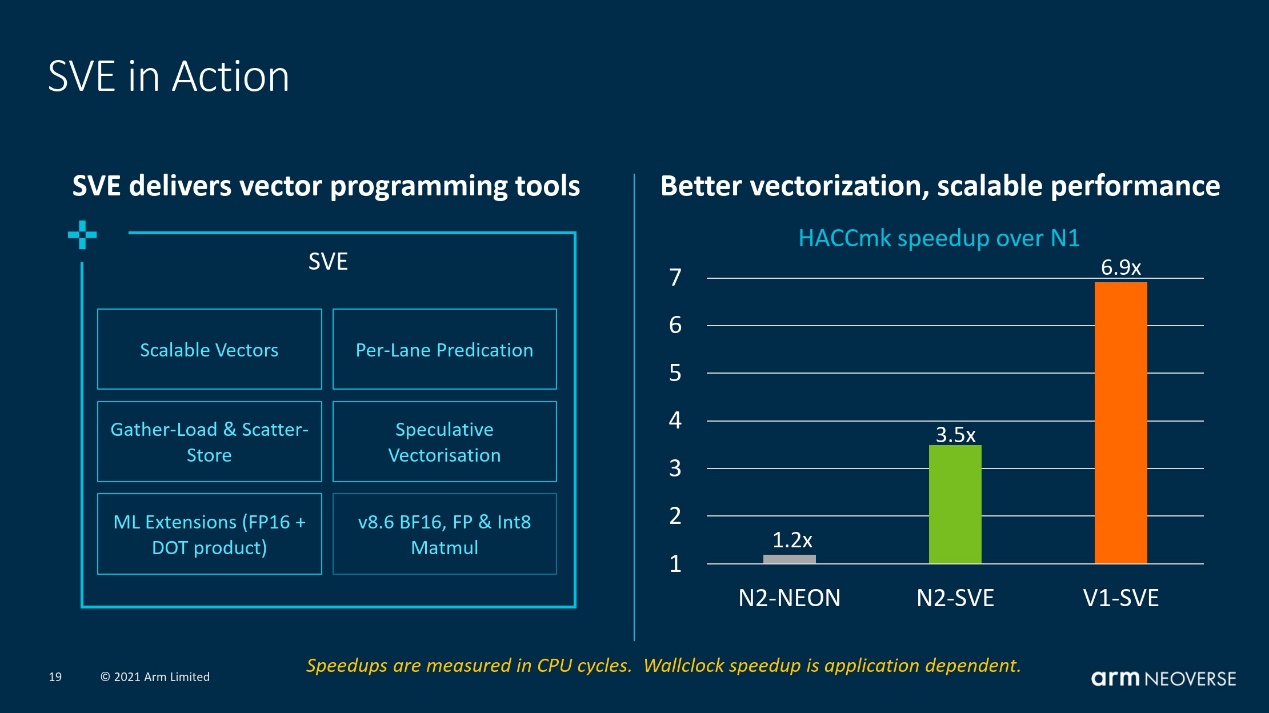

“Arm现有的SIMD指令集NEON难以对某些代码进行矢量化处理，例如这里的HACC示例。”Bergey解释道，“而SVE可以直接取用相同的代码，并很好地对其进行自动矢量化。相比于NEON，可提升将近3.5倍的处理速度（是指NeoverseN2）。”“在V1上加倍SVE矢量宽度，对应处理速度也就几乎提升了一倍。”也就是上图呈现的6.9倍。

SVE的引入对于重矢量计算负载的HPC而言，NeoverseV1/N2都会有相当大的提升。

与此同时，NeoverseV1也引入了对于BFloat16、Int8数据格式的支持，相比N1即加强了ML表现——Arm的数字是机器学习4倍性能提升。

NeoverseN2：应用Armv9与SVE2的新架构

有关NeoverseN2的介绍，Arm透露的信息不多。从N2基于Armv9指令集就能看出，这是个面向未来，且晚于V1的设计。如前文所述，N2是尽可能在提升40%IPC的基础上，藉由5nm的工艺红利与微架构的改进，将功耗维持在于N1相同水平线上的核心IP。

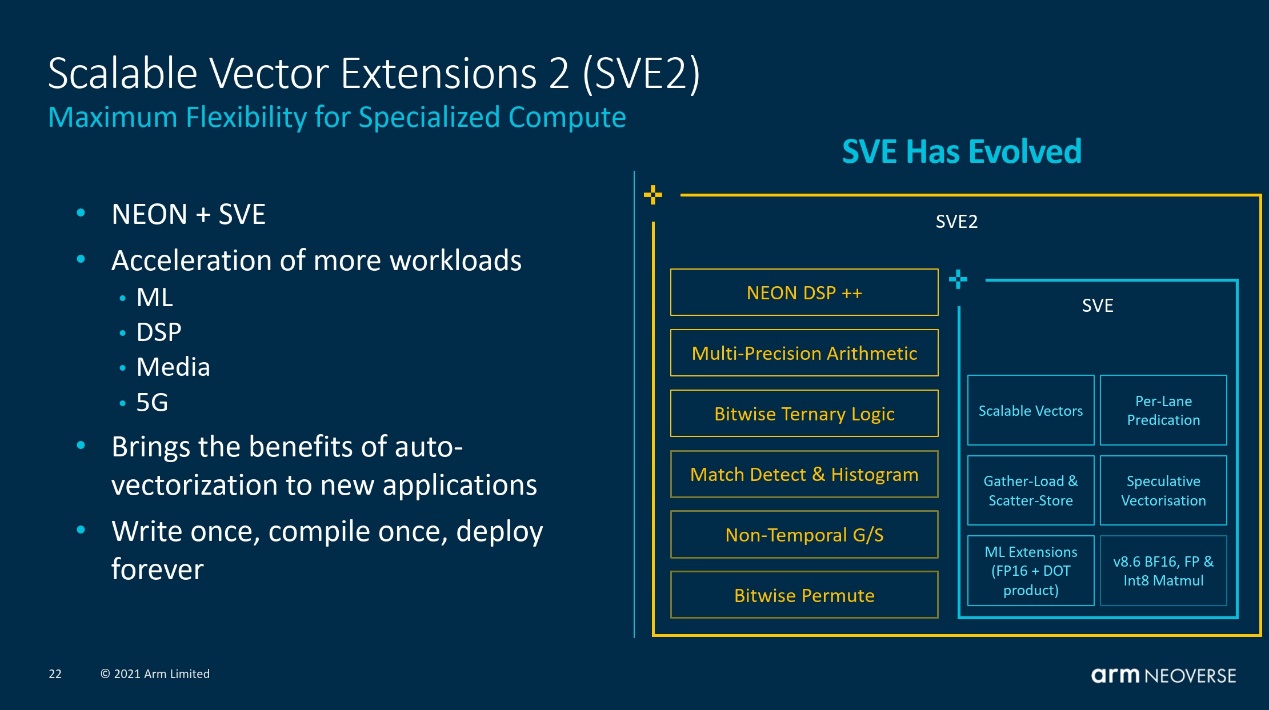

SVE2是Armv9引入的新特性，SVE2也就是第二代SVE。NeoverseN2应用了SVE2，虽然其管线宽度只有V1的一半（2x128bit）。Arm官方介绍中提到，SVE2在数据级并行（DLP）覆盖到了更多的功能域。SVE主要针对HPC、ML应用设计；而SVE2则将范围扩展到更多的数据处理领域。

“SVE2把我们讨论的与SVE相关的性能、编程简易性及可移植性等优势，应用到更广的领域和场景。”Bergey在发布会上说，“SVE意在加速HPC，而SVE2则将其扩展到了ML、DSP、多媒体和5G等应用场景。”这符合Arm将Neoverse扩展到更多基础设施设备上的意愿。

在针对NeoverseN2的宣传中，Arm给的数据中也包含5G边缘上“1.2倍的DPDKL3数据包处理”，“在云端提升1.3倍的Nginx表现”等。

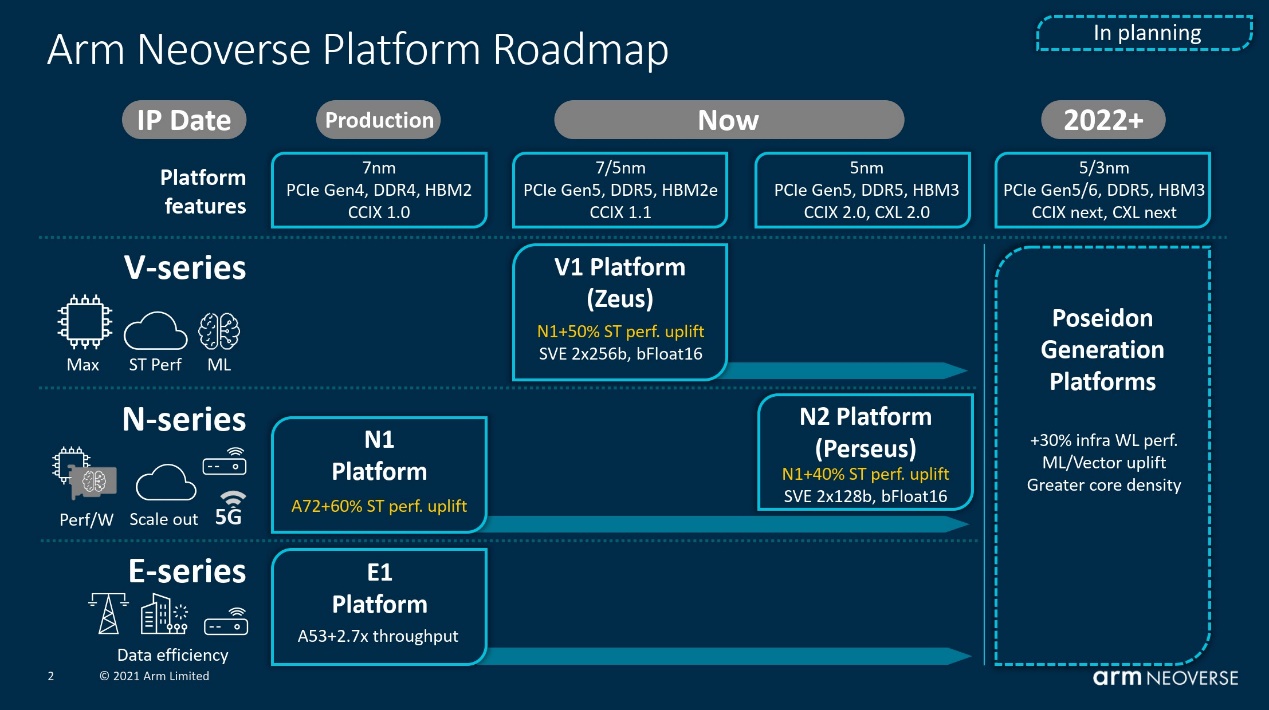

从Arm的路线图可知，N2产品的问世将晚于V1。N2本质上是V1的一个超集，只不过在具体规格上更加保守，毕竟V系列是真正面向高性能、HPC的；N系列则在基础设施方面具备了更广的通用性。

CMN-700mesh互联：CCIX升级，新增CXL支持

上篇NeoverseN1文章也大致谈到了核心及更高层级的一些互联方案，上代产品的核心互联用的是CMN-600——这是Arm于2016年发布的SoC互联IP。随同NeoverseV1/N2核心一同到来的，是新版的CMN-700。

Mesh网络连接大量核心，实际上也是这类面向服务器的IP根本上有别于Cortex系列的一部分。有关CMN如何连接核心，上篇中已经有了一些简单介绍。

“ArmCMN-700Mesh互联技术是构建基于V1和N2高性能SoC的关键要素。”“CMN-600为可扩展、高内核数、高性能SoC奠定了基础。CMN-700是基于这个成功的基础打造的，并在每个规格上都做了提升，从内核的数量、缓存的大小，到附加内存和IO设备的数量和类型。”

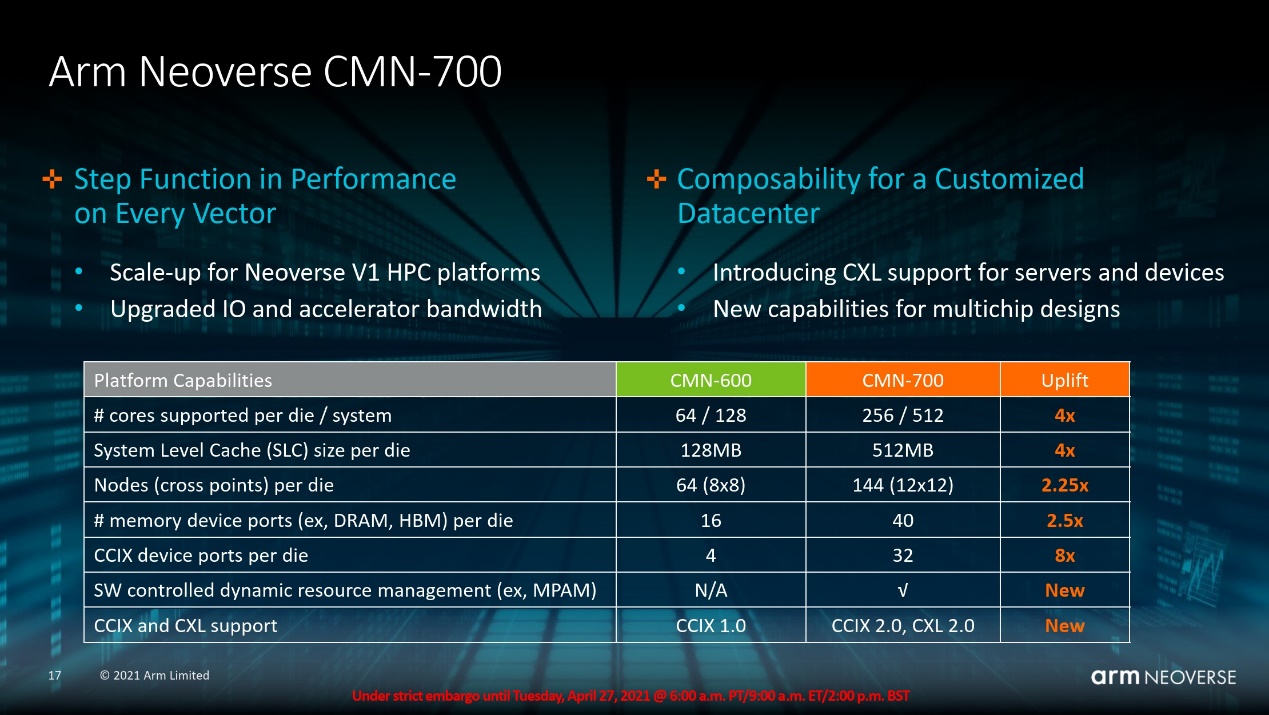

从上面这张规格表可见，CMN-700mesh网络的交叉节点数量增加，单die之上的核心数也对应增加，从此前的64个增加到最多256个（上代N1扩展到更高核心似乎是通过DSU实现的）。每颗die最大的SLC可以达到512MB，每个节点4MB。

不过SLC在具体实施中会遇到一些实际问题，比如说AmpereAltra作为一款80核处理器，实际只配了32MBSLC，和Arm的目标配置相去甚远。外媒Anandtech对此的分析是，mesh网络中HomeNode节点（带SnoopFilter的SLC缓存模块，snoopfiltercache是一种特殊的缓存，存储索引信息，主要用于减少因缓存一致性所需的cachetag查询）的snoopfilter缓存占用的面积比较大，所以实际的缓存大小设计也可能因此受限。

另外mesh上的最大内存控制器端口数量由16增加到40个；CCIX端口由原先的4个增多到32个——这对那些较多chiplet设计的芯片而言会有价值。

“对于基于V1的HPC平台而言，支持高带宽DDR5和HBM内存系统至关重要，CMN-700就实现了这一点。”Bergey表示。Arm的PPT就明确提到了对DDR5+HBM的混合支持。更高的mesh频率、节点之间mesh通道拓宽，则实现了互联带宽的提升。

针对CCIX的支持，这次升级到了CCIX2.0。这在多die、多socket设计上，对Arm而言是比较重要的更新。上一代AmpereAltra在双socket配置上就表现得比较低效，相比竞争对手有差距。CCIX2.0着力在缓解这方面的问题，当然具体的还是要看最终成效。

“CMN-700一个关注重点，就是对多芯片功能的助益，以便为数据中心资源池化的增长提供更多的定制选项。”Bergey说。针对多芯方案，Arm在CMN-700方案上的一些改进，包括跨双芯片做HomeNode节点一致性；还可通过一个中央I/Ohub实现更大的弹性（如异构chiplet）——为此Arm引入了一种SuperHomeNode，作为中央一致性节点，内部有SLC、snoopfilter。

而这次新增支持的CXL，原本是Intel在力推的一种高速互联。Arm是在2019年加入CXL联盟的。CXL着力于解决不同处理器、设备之间的通讯和缓存一致性问题（比如CPU、GPU、FPGA加速卡各自的内存就是割裂的）。

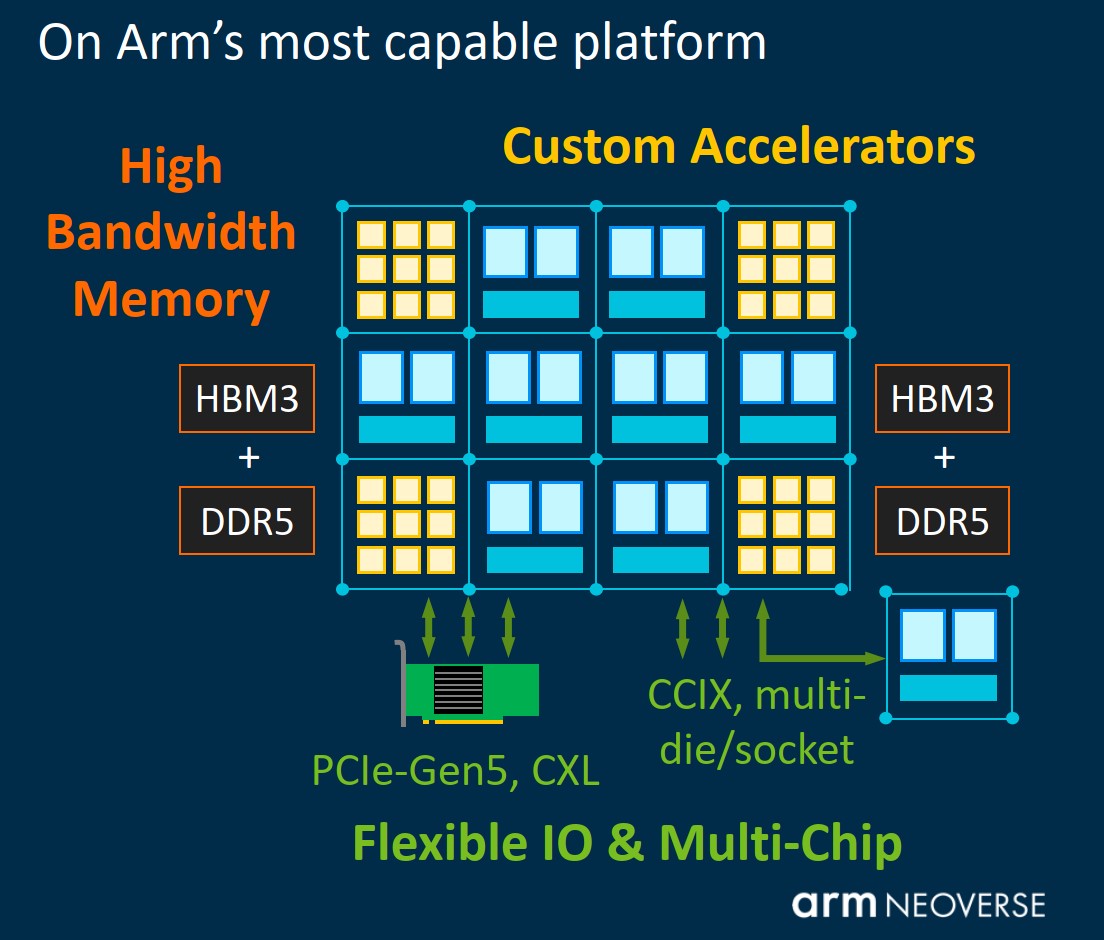

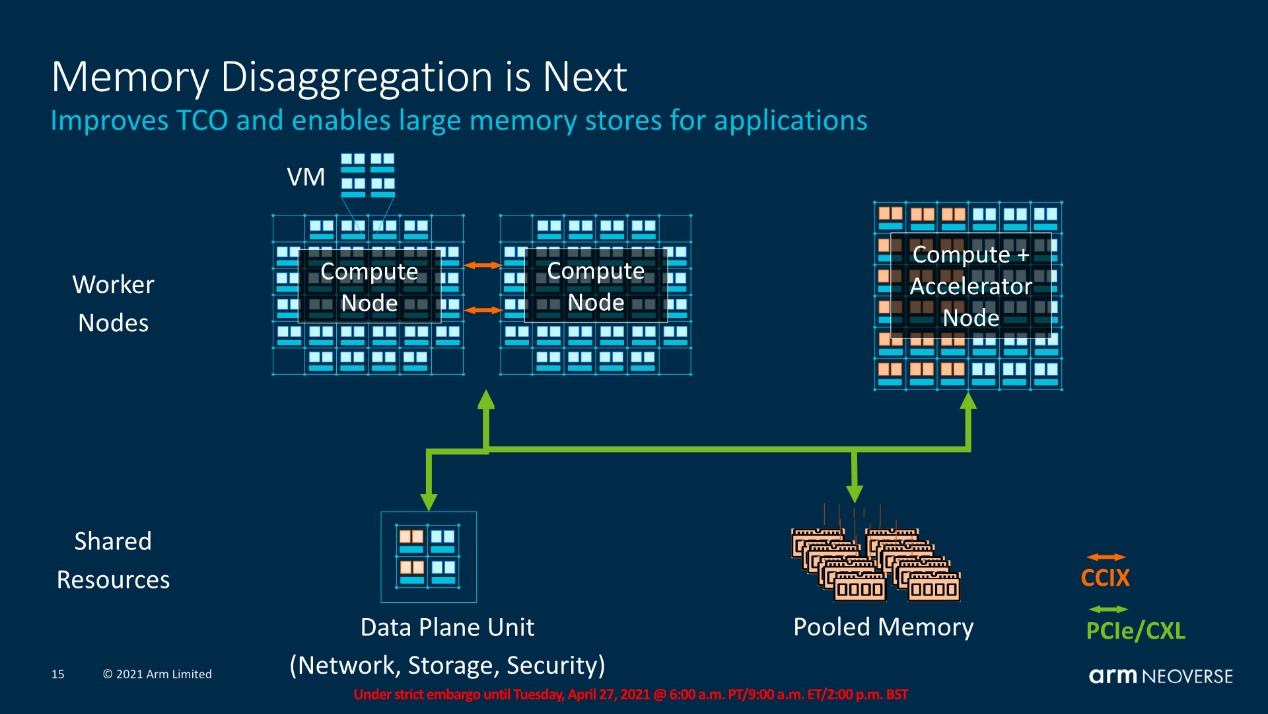

藉由CXL，CPU和其他加速器之间可实现低延迟的缓存一致性（和相同的存储语义）。从Arm的PPT来看，多设备（包括CPU与加速器等）、池化内存资源之间的互联用CXL/PCIe；而CPU本身的多die（chiplet）与多socket之间则用CCIX；这是个相对更完整的方案——这些对于Arm的客户构建更多样化的弹性设计是相当有价值的。

快速发育中的市场

NeoverseV1/N2同时作为“平台”，不仅有核心IP方面的方案，另外也有面向系统的方案，如电源管理。Arm这次有更细粒度的电源管理机制（MPMM），对于核心内资源更合理的分配都更有价值；有像Cbusy这样的机制，可基于反馈的方式，进行CPU核心与mesh互联的交互，CPU基于整体mesh与系统存储的负载情况，灵活决策存储prefetcher的行为；N2有个名为PDP的管理机制，可基于负载做CPU微架构特性的调整，在不影响性能的前提下减少功耗……

总的来说，虽说Neoverse出现的时间还不久，基础设施市场的参与者反馈却已经相当积极了。如今不仅有亚马逊、AmpereComputing、Marvell这样的参与者，ChrisBergey分享了更多有关Neoverse的生态发展情况。

“腾讯在硬件测试和软件支持方面持续投入，这将使他们能够采用ArmNeoverse技术。他们的硬件测试在性能方面展现了出色的结果。”Bergey说的是Arm服务器测试框架TencentBench。腾讯专项测试技术中心总监黄闻欣说，“我们通过TencentBench测试框架发现，得益于更多可扩展的CPU核心数，Arm服务器比传统的服务器性能表现更强劲。非常值得一提的是，其在AI推理和图片处理领域优势非常明显。”

阿里云方面，“他们测试了即将推出的Arm架构ECS实例，并在SPECjbb的测试数据中心获得了惊艳的结果。”Bergey表示，“Java对于阿里巴巴来说是很重要的工作负载”，“阿里巴巴和Arm在Java工作负载分析和调试方面持续合作。通过双方的紧密合作，我们看到DragonWellJDK的性能提高了50%。”目前用户和开发者已经可以在阿里云网站注册，获取Arm系列实例测试。

而针对这次最新发布的NeoverseV1/N2，“4月中，印度电子和信息技术部MeitY宣布，其百兆级高性能计算CPU设计将采用NeoverseV1平台”，此前另外两个宣布要采用NeoverseV1的参与者还包括法国芯片初创企业SiPearl和韩国电子通信研究所ETRI。

在HPC、5G、边缘等方面的更多进展，包括Oracle将AmpereAltra用于云基础设施、MarvellOCTEONDPU在5G方面的应用等，这里不再一一分享。随技术本身的这种发展趋势，Arm的确是搭上了这班变革热潮，这可能也是数据中心市场改朝换代的开端。旧有的市场竞争者，这会儿应该正感受着前所未有的压力。
