东芝推出轻薄紧凑型LDO稳压器，助力缩小器件尺寸、稳定电源线输出

2021年3月3日，东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出由45款LDO稳压器组成的“TCR5RG”系列。该系列均采用轻薄、紧凑型WCSP4F封装。新款LDO稳压器拥有业界领先的［1］高纹波抑制比［2］，能够为可穿戴产品等移动设备的直流电源线提供更稳定的功率。该系列产品将从今日开始批量出货。

（企业供图）

TCR5RG系列通过结合宽带隙电路、低通滤波器（仅允许极低频率通过）以及低噪声高速运算放大器，实现了业界领先的［1］100dB（典型值）高纹波抑制比［2］。此外，它们还具有低输出电压噪声和高输出电压精度的特点。这些特性结合在一起，使该系列稳压器能够提高电源线的稳定性。

该系列包含45款产品，最大输出电流为500mA，输出电压范围在0．9V到5．0V之间，以便用户根据自己的应用选择最合适的输出电压。

新款LDO稳压器采用尺寸为0．645mm×0．645mm的轻薄紧凑型WCSP4F封装，适合摄像头和小型设备（例如需要高密度贴装的智能手机和可穿戴产品）的电源线应用。

应用

·可穿戴设备（智能手表和运动型相机等）

·移动设备（智能手机、平板电脑和便携式音频播放器等）

·医疗保健（电动剃须刀、电子血压计和血糖仪等）

特性

·高纹波抑制比：f＝1kHz时，R．R．＝100dB（典型值）

·低输出噪声电压：10Hz≤f≤100kHz时，VNO＝5μVrms（典型值）

·高输出电压精度：

1．8V≤VOUT≤2．8V，Tj＝－40℃至85℃时，VOUT最小值／最大值＝－1．5％／1．5％

VOUT＞2．8V，Tj＝－40℃至85℃时，VOUT最小值／最大值＝－1．8％／1．8％

·轻薄紧凑型WCSP4F封装：0．645mm×0．645mm（典型值），厚度＝0．33mm（最大值）

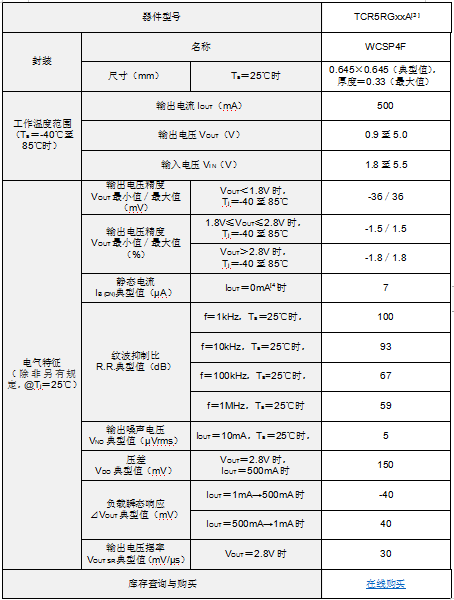

主要规格

注：

［1］根据2021年3月2日东芝对最大输出为500mA的LDO稳压器的调查。

［2］该纹波抑制比（R．R．）与其他制造商的产品指示的电源抑制比（PSRR）相同。

［3］45款产品。该数值显示输出电压为“XX”。

［4］控制下拉电流（ICT）除外。
