多年以来，技术的发展都在遵循摩尔定律，即当价格不变时，集成电路上可容纳的元器件的数目，约每隔18-24个月便会增加一倍，性能也将提升一倍。换言之，每一美元所能买到的电脑性能，将每隔18-24个月翻一倍以上。眼下，我们使用的主流芯片制程为14nm，而明年，整个业界就将开始向10nm制程发展。
不过放眼未来，摩尔定律开始有些失灵了，因为从芯片的制造来看，7nm就是物理极限。一旦晶体管大小低于这一数字，它们在物理形态上就会非常集中，以至于产生量子隧穿效应，为芯片制造带来巨大挑战。因此，业界普遍认为，想解决这一问题就必须突破现有的逻辑门电路设计，让电子能持续在各个逻辑门之间穿梭。

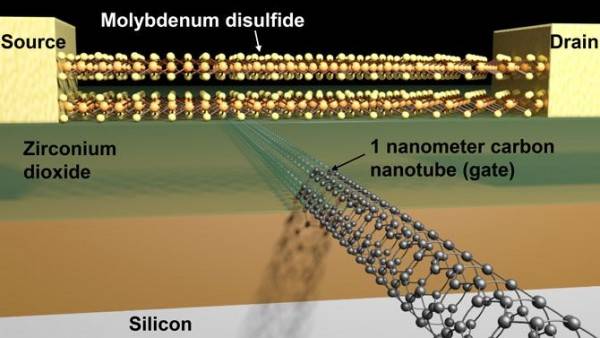

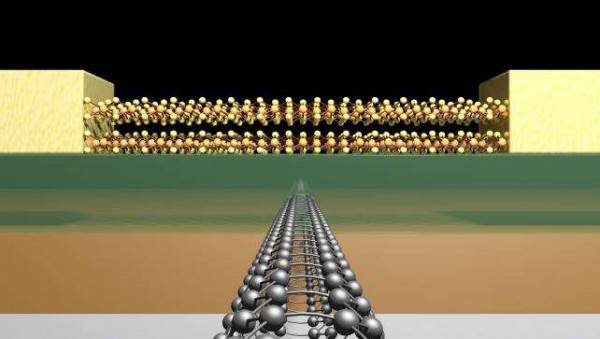

此前，英特尔等芯片巨头表示它们将寻找能替代硅的新原料来制作7nm晶体管，现在劳伦斯伯克利国家实验室走在了前面，它们的1nm晶体管由纳米碳管和二硫化钼（MoS2）制作而成。MoS2将担起原本半导体的职责，而纳米碳管则负责控制逻辑门中电子的流向。
眼下，这一研究还停留在初级阶段，毕竟在14nm的制程下，一个模具上就有超过10亿个晶体管，而要将晶体管缩小到1nm，大规模量产的困难有些过于巨大。
