干货分享 ` GaN FET 助力 80 PLUS 钛金牌效率

尽管工业 PSU 的形状和尺寸各异，但是它们的共同之处是需要安全和高效。由于工业 PSU 应用需要在各种负载下实现全天候效率，因此 80 PLUS 认证一经推出就成为许多工业 PSU 应用的重要指标。为了尽可能提高效率，80 PLUS® 钛金牌 PSU 的设计人员正在寻找 650 V GaN FET，实现更小、更快、更凉、更轻的系统，同时降低总体系统成本。

提高功率效率既是行业的关键挑战，也是创新驱动力。社会需求压力和相关法规都要求提高各类工业电源(PSU)的效率。在通信和工业基础设施领域中，功率转换效率和功率密度至关重要。对于运营高负荷全天候系统的公司，每提高一点效率都会对运营成本产生重大影响。因此，尽管 80 PLUS 铜牌和金牌的效率通常足以满足消费类设备的需求，但80 PLUS钛金牌PSU带来的额外效率可以大幅降低功耗，从而节省可观的资金。

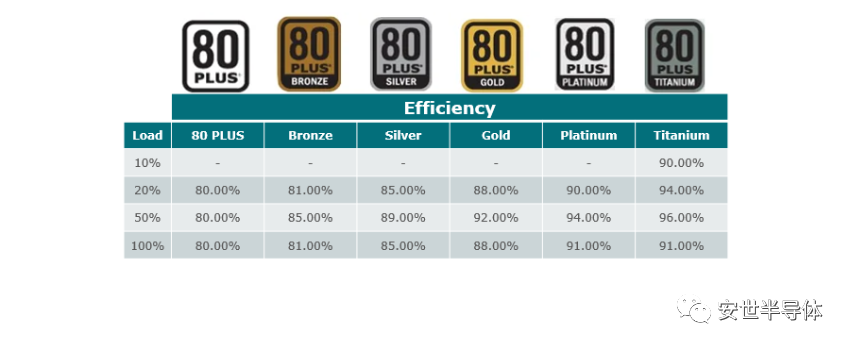

△ 80 PLUS效率标准

通过Nexperia GaN FET优化转换器效率

Nexperia GaN FET 既能帮助PSU制造商提高钛级PSU的效率和功率密度，还能提高成本效益。首要原因是更好的开关性能，因为较低的 Qrr 可以减少开关损耗并提高整体系统效率。其次是更好的系统效率，这有助于减少对昂贵冷却系统的需求以及封闭环境中的相关运行成本。此外，更小更轻的系统可以更加高效，从而增加设计的功率密度。

我们的共源共栅技术是实现更高效率和更可靠PSU设计的另一个原因。这意味着我们的 GaN FET 不需要复杂和专用的栅极驱动器。实际上，凭借 4 V的高阈值电压和 0 至 12 V 的驱动电压，它们可以使用实惠的标准栅极驱动器。由于较低的 Vsd 在反向导通模式下具有较低的损耗，因此它们支持更轻松的死区时间设计和更高的工作频率。 对于具有固有 +/-20V 栅极氧化层和瞬态过压能力的工业应用，它们不受栅极反弹和瞬态尖峰的影响，因此设计更加可靠。

对于80 PLUS钛级PSU的积极影响

从PSU应用的角度来看，这意味着什么？Nexperia（安世半导体） GaN FET 可实现上述所有系统优势的两种拓扑是 AC-DC PFC 和 DC-DC LLC 或相移全桥(PSFB)。

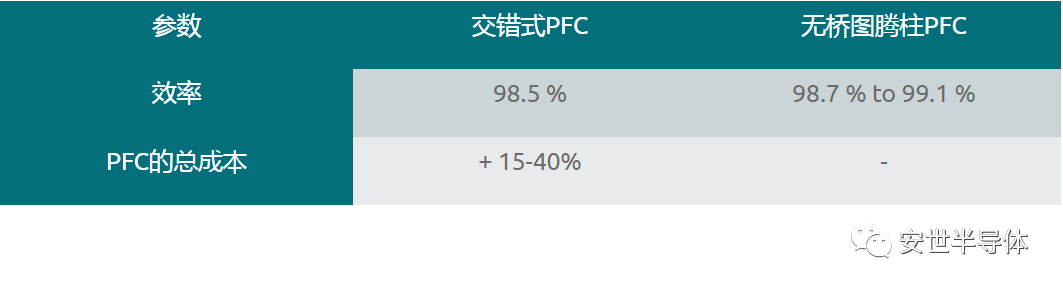

让我们对比一下 2-3 kW 电源中，基于 Si 的 PFC 和基于 GaN 的无桥图腾柱 PFC。Si 使用交错式拓扑只有在采用有源整流桥的情况下才能接近 GaN 图腾柱拓扑的效率。从电路图中可以看出，使用 GaN FET 的图腾柱架构可大幅减器件数量（电感、二极管和MOSFET），并且得益于设计的简单性，还能减少磁体并使用更小的EMI滤波器。系统 BoM 节省有望高达 30%，同时还可以提高前端效率。

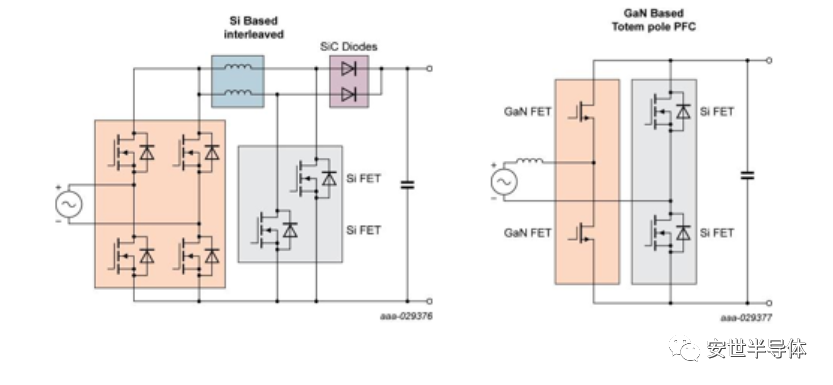

△ GaN 图腾柱与 Si 交错式对比

在进行 DC-DC 转换时，GaN FET 还可用于多种配置，包括 LLC 或相移全桥(PSFB)。较低的电流和较低的磁通摆幅有助于实现较低的磁损耗和更快的过渡。对于 LLC 设计，这意味着较低的 RMS 电流；而对于 PSFB 设计，这意味着在轻负载条件下具有更宽的 ZVS 范围。

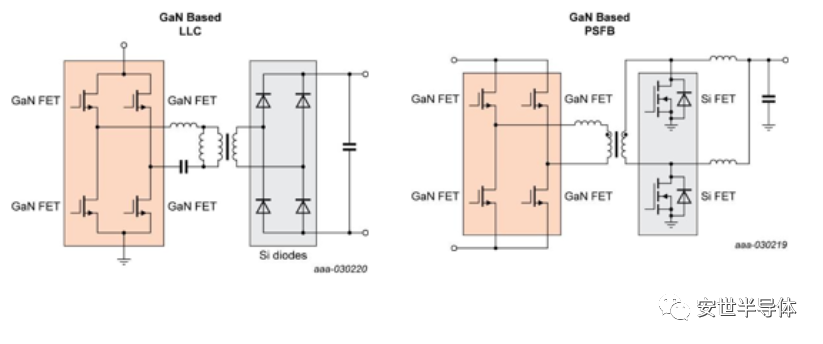

△ 基于 GaN 的高效 DC-DC 拓扑

Nexperia全新GaN器件

当然，正如我们从芯片 MOSFET 中了解到的，最大限度地提高效率的一种方法是降低 RDS(on)。我们 GaN 产品组合推出的第一款设备是GAN063-650WSA，它是一款能够满足 1-3 kW 应用的 50 mΩ 器件。与 H1 GaN 技术相比，我们新推出的 H2 GaN 技术带来了多项改进，包括优化了动态参数(Qoss/Coss)，从而提高了开关性能。所以我们基于 H2 的全新 GAN041-650WSB 具有仅 35 mΩ 的典型 RDS(on)，可以用于功率更高的系统（通常功率在 3 kW 以上）。
