　　麒麟920对战骁龙 华为海思崛起“逆袭”高通？

　　华为海思麒麟920的发布让中国半导体业为之振奋，甚至有消息称麒麟920的性能与高通805齐平，那么事实究竟如何？海思麒麟真的能逆袭一代芯片霸主高通？我们将麒麟920与高通骁龙系列芯片进行了对比。

　　华为海思麒麟系列芯片的主要技术突破

　　华为海思麒麟系列芯片全面采用了领先的SoC架构及28纳米HPM工艺，在约1平方厘米的面积上集成了近10亿个晶体管，即在单个芯片上集成了中央处理器、图像处理器、通信模块、音视频解码以及外围电路等。SoC相比AP+Modem具有更省电、集成度更高、成本更优等优势，并完美平衡应用处理、通信能力、功耗发热等性能指标，全球仅有两家具备这一实力，华为是其中之一;

　　相比业界非Soc方案，麒麟系列芯片可节省约220平方毫米的面积，相当于约300mAh的电池空间，这意味着将延长3个小时的通话，或1个小时的上网浏览；

　　基于最终用户体验，整体重构功耗设计，针对CPU、GPU、DDR、ISP、Display等10余个模块做了详尽的功耗设计和仿真，全部实现了不用即停（auto-stop）的省电技术，其中A15核心更是达到当期业界体积最小水平，相比ARM标准架构能效比提升了20%；

　　其中麒麟920采用8核big.LITTLEGTS（GlobalTaskScheduling）架构，完美的将4个ARMCortex-A15处理器和4个Cortex-A7处理器结合在一起，使同一应用程序可以在二者之间无缝切换，解决了高性能和低功耗之间的平衡，在大幅提升性能的同时延长了电池使用时间——使得手机可以做到更小、更薄；带给消费者更快速、更持久的的体验；

　　麒麟920整合了华为的LTEAdvanced通信模块，全球率先支持LTECat6标准（目前全球最快的第四代移动通信技术），并领先业界一年左右推出单片支持40MHz频谱带宽技术，亦即支持20+20MHz的双载波聚合，FDD场景下数据传输速率峰值可达300Mbps；

　　支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/GSM五种制式以及全球所有主流频段，真正实现一机在手全球畅通；

　　在音视频、游戏性能、图像处理等方面，麒麟系列芯片整体性能卓越。麒麟920全球首款内置专业音频处理器TensilicaHIFI3，支持超高清语音编解码；支持H.265、4K等高清超高清视频全解码；GPU则采用了业界领先的ARMMaliT628MP4，市场上主流大型游戏都可流畅运行。

　　从华为海思麒麟看中国半导体崛起之路

　　说华为海思麒麟920是全球第一显然过分，不过作为中国本土集成电路厂商，麒麟920确实是在支持LTE Advanced也就是Cat6上领先竞争对手，能在竞争激烈的通讯芯片领域领先高通对于本土IC厂商的确非常不容易，即使牛X如联发科在LTE方案上也落后了高通一年以上，在高通、Marvell及海思分食中国4G盛宴的上半年，包括联发科及其他欧美厂商也只有干瞪眼。

　　虽然中国有众多营收只有几千万美元的中小集成电路设计公司，从全球来看，集成电路越来越成为豪门的盛宴确实不争的事实。

　　其实业界之前流传过很多有关海思的笑话，最典型的一个：据说海思成立之初，任总给海思定下的目标是尽快实现营收超30亿、员工超3000人，结果是第二个目标很快就实现了，第一个目标却迟迟不见没有实现，每当面对外界的质疑，海思员工给出的答案一般都是：做的慢没关系、做的不好也没关系，只有有时间，海思总有出头的一天。

　　事实证明海思员工的话没有错，面对挫折，华为在一票国产厂商中难能可贵地选择了“坚持”，耐住寂寞潜心耕耘的结果，就是今日麒麟920纸面终于跻身业界一流。

　　海思麒麟920：凤凰涅盘

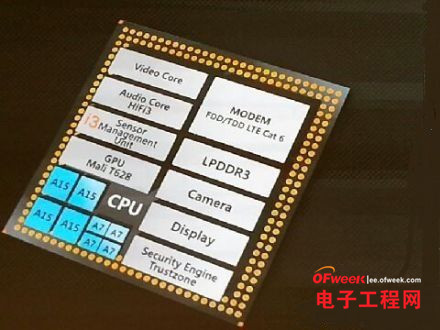

　　这是麒麟920Soc的详细示意图。

　　应用处理器模块，4核心A15+4核心A7通过big.LITTLE大小核结构运行。根据发布会的披露，华为吸取了三星的教训，在大小核的调度上做了深度优化，性能和实际使用体验最差也应该与三星S4/Note3一个层级。而最新的说法，则宣称麒麟920的性能与高通805齐平。

　　GPU部分，终于回归主流MailT628，游戏应用的兼容性问题不复存在。
