普源精电(RIGOL)发布RSA5000N/3000N系列信号分析仪

新品发布

2020年7月16日，普源精电(RIGOL)发布RSA5000N/3000N系列信号分析仪，并标配矢量网络分析模式(VNA)，通过VNA模式可以进行全系统误差校正，以最大可能的精确度补偿测试仪器的系统测量误差，进行精确的信号完整性测量，为您提供从器件性能到信号质量的一体化解决方案，解决您的诸多测量问题！

行业应用

矢量网络分析模式用于快速准确地验证射频器件和设备的性能，使用该模式可以测试蓝牙、WLAN、RFID及其他无线电与天线的匹配性，射频设计和验证工程师可使用它来验证设计模拟的可靠性，制造工程师可根据一套特定的规范来组装和测试射频器件和设备。

应用场景

天线匹配和调节

滤波器测量

放大器测量

射频(RF)电缆和连接器测量

自动化生产测试

VNA优势

网络分析仪分为标量网络分析仪 (Scalar Network Analyzer) 和矢量网络分析仪(Vector Network Analyzer, VNA) 两种。标量网络分析模式只测量两个波量的幅度比；矢量网络分析模式既能测量两波量间的幅度比，又能测量两波量的相位差；矢量网络分析仪还具有以下优势：

1、可以进行全系统误差校正，以最大可能的精确度补偿测试仪器的系统测量误差

2、矢量测量数据可以准确地变换到时域，提供更多进一步处理数据的途径

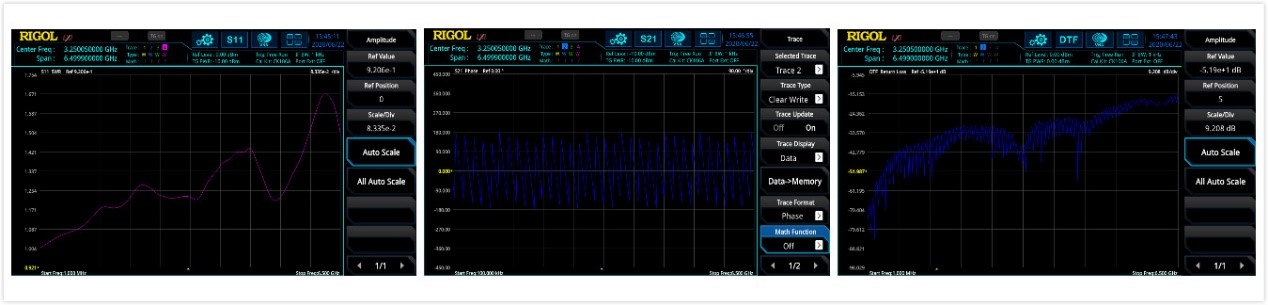

多种测量模式，多种显示类型

RSA5000N/3000N系列频谱分析仪的VNA模式，提供了多种测量方式，如S11、

S21、DTF(Distance to Fault)，可以实现对元器件、电路网络的S11、S21以及故障点定位的测量，通过史密斯圆图、极坐标等多种显示更精确地表征被测件的网络特性。

1

S11

S11可以用于针对电子元器件（如滤波器）或电路网络（如天线）的阻抗匹配调试。

2

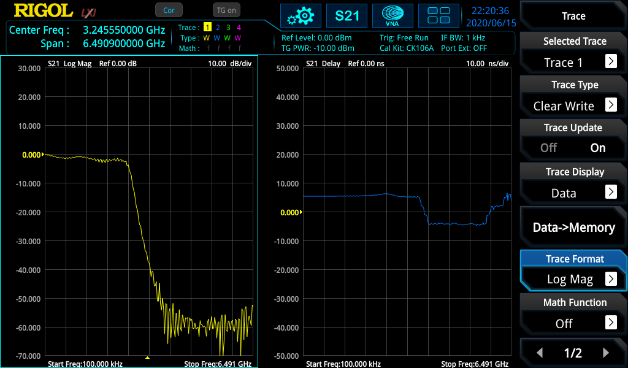

S21

测量电路网络的增益、插入损耗、群延迟等指标，最常用的就是表征传输的S21参数。

3

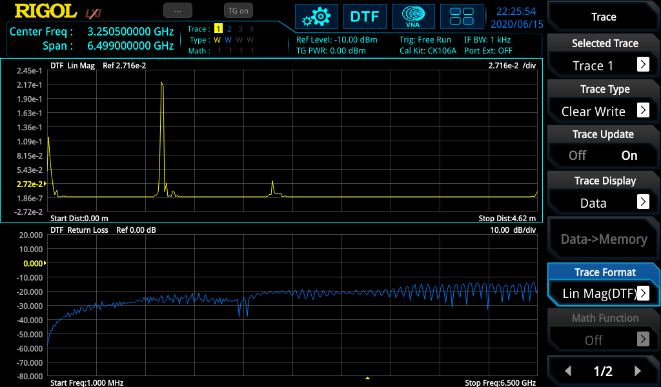

DTF

DTF,故障点定位功能，用来定位通信系统或其他电路网络中可能出现故障的确切位置，如线缆折断、连接器松动、年久老化、线路腐蚀等，甚至于在线缆生产制造过程中的材质差异、凹坑裂纹等很难用肉眼观察的情况，降低事故处理的影响和成本。

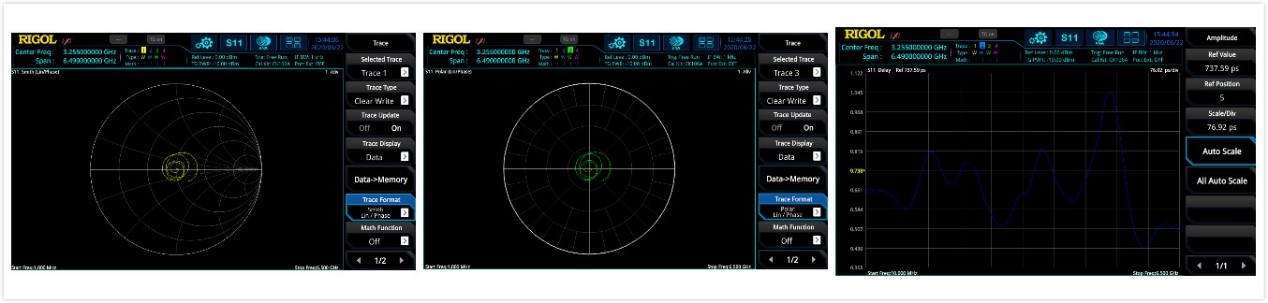

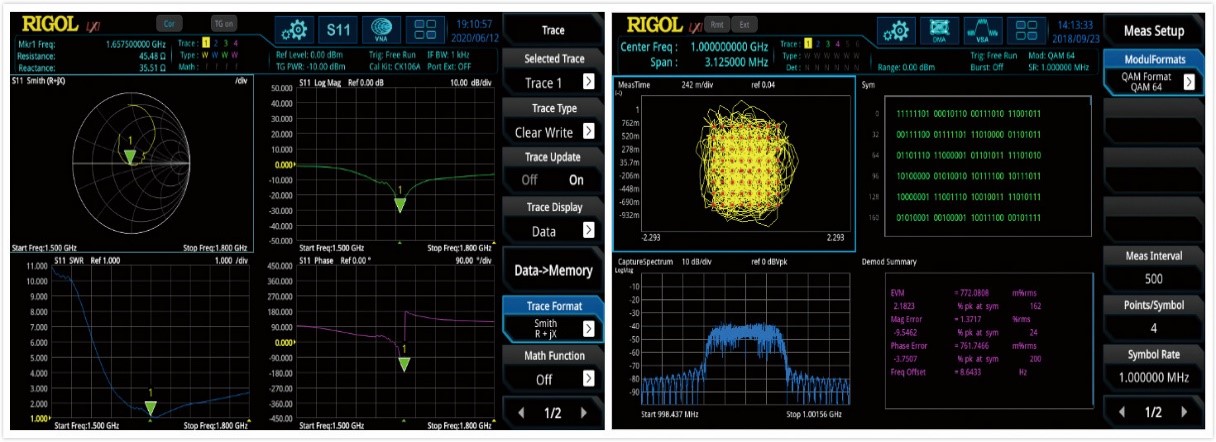

VNA模式能对测量结果逐点进行误差修正，并换算出其他多种网络参数，如反射系数、电压驻波比、阻抗（或导纳）、衰减（或增益）、相移和群时延等信息。对于不同的测量功能，您可以选择以下多种测量显示方式，更直观地呈现测试结果：对数/线性幅度、相位、群时延、史密斯圆图、极坐标、驻波比、回波损耗等。

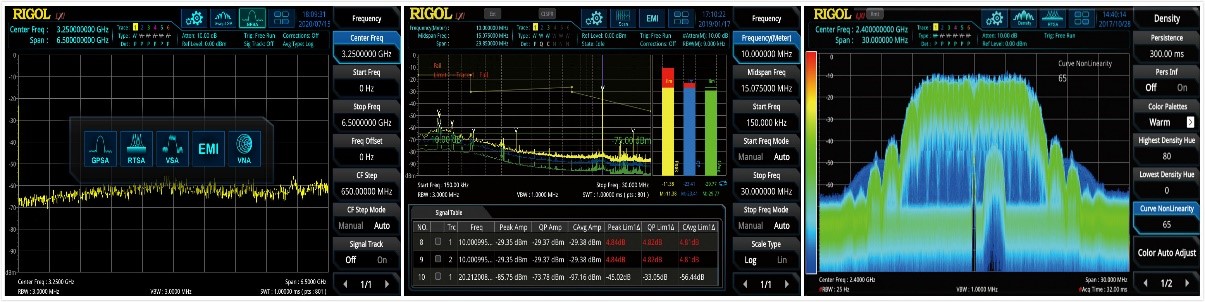

“五合一”模式

RSA5000N系列矢量网络分析仪集成五种测试模式，通过单台设备应对多种射频测试挑战。RSA5000N系列在提供全功能的扫频式频谱（GPSA）分析功能之外，创新性地加入了接收机模式（EMI）、实时频谱模式（RTSA）、VSA矢量信号分析模式及矢量网络分析模式（VNA）。真正做到一台设备解决工程师遇到的多种射频挑战，有效节约您的时间成本，提升效率。

优异的性能和操控体验

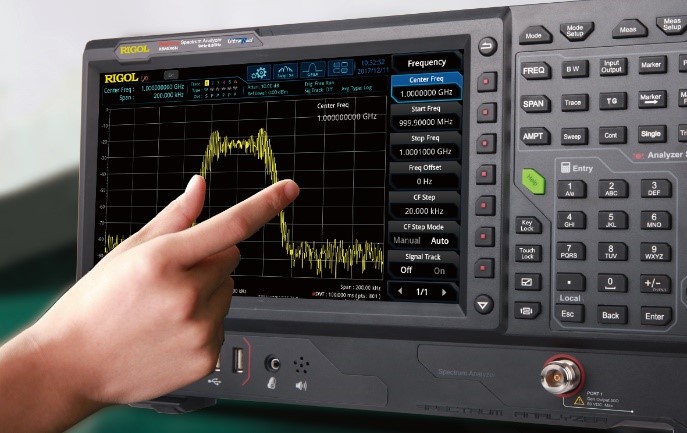

RSA5000N/3000N系列采用Ultra Real技术，频率范围最高可达6.5 GHz。可在分析带宽内对信号进行无缝采集和分析，更高效，更纯净。10.1英寸多点触控电容屏，支持多种手势操作，符合屏幕操作的主流发展趋势。触控、拖动、缩放等触摸手势的支持，使量测动作更加流畅、便捷，让用户能快速熟悉掌握。

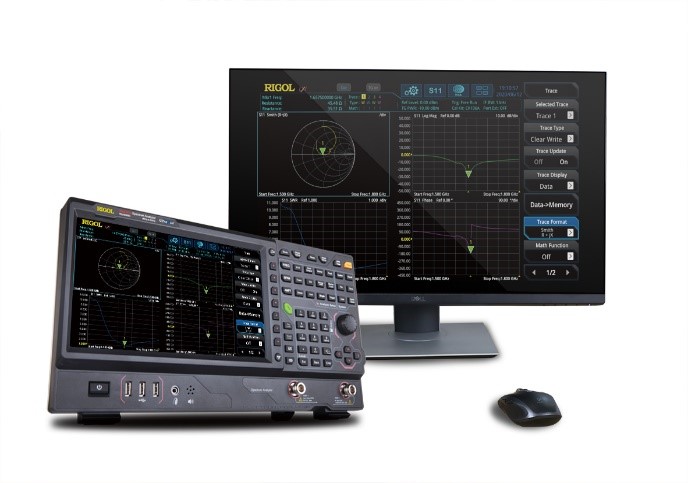

此外，它提供多种接口，增强仪器设备的连通性，支持通过HDMI接口，将设备显示内容投放到更大的显示器中；提供Web Control功能，让用户可以通过访问设备IP地址，直接对设备进行操控，提升对有远程操控的使用体验。

常规的矢量网络分析仪价格非常昂贵，而且体积一般较大，不便于系统搭建和操作。由RIGOL研发的RSA5000N/3000N系列频谱分析仪，搭配VNA功能模式，可以提供给您最具性价比的矢量网络分析解决方案。我们根据您的需要，配备了高性能和经济性两款设备，为您最大可能的优化成本配置，供您在技术研究、生产制造、教育教学等多种途径中灵活选择。

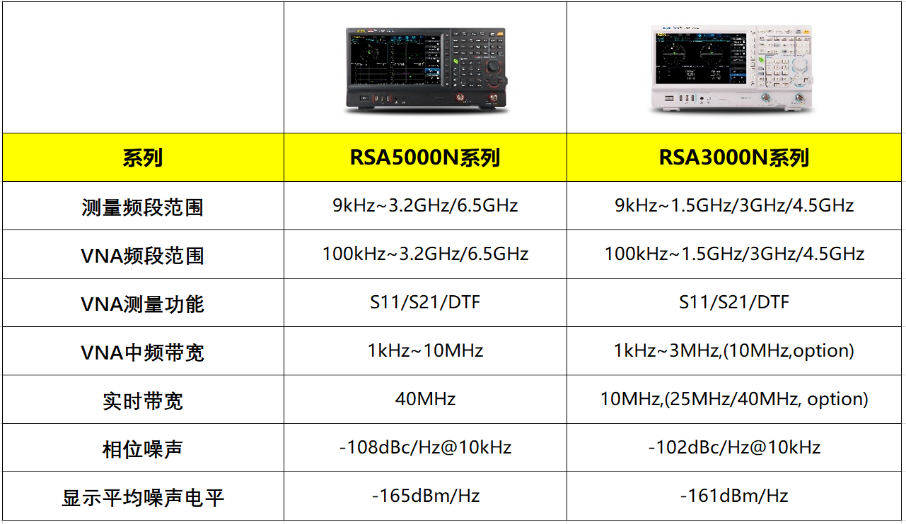

目前支持VNA功能的RIGOL频谱仪如下
