TDK模块化电力电容器ModCap 问市，可处理高达100kHz谐波

TDK集团针对DC-LINK应用推出了模块化且通用的电力电容器。该产品配合最新一代的IGBT模块，广泛适用于紧凑型铁路牵引变频器，可再生能源和工业领域的各种应用，深受广大用户青睐。

ModCap™采用并联的扁平容芯绕卷结构设计，并填充聚氨酯树脂。这种设计使其能尽可能靠近IGBT模块安装，最大限度缩短了引线。加上低至14nH的超低自感，可确保在断电时有效防止IGBT模块上出现明显电压过冲。所以，一般情况下就无需额外的缓冲电容器，从而能减小空间需求并降低新型变流器的设计成本。

该系列电容器采用双轴取向聚丙烯(BOPP)作为电介质，可实现长时间90°C热点温度，同时显著增强自愈性。借助仿真软件，TDK还能根据客户指定的频谱、最大电流和安装方式等参数计算电容器的温升情况。

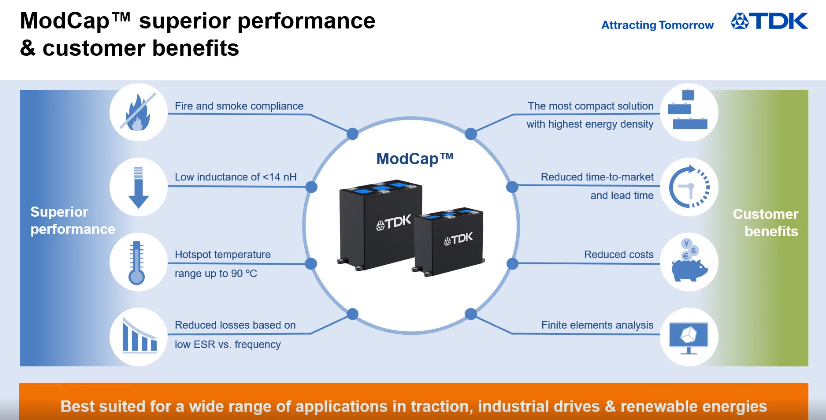

ModCap概览

特点和优势

特点

电容值范围：365至2525µF

电压范围：1100至2300V

低等效串联电感：<14nH

温度范围：90°C热点温度

符合IEC61071、IEC61881-1和EN45545-2HL3R23标准关于防火和烟雾排放等级的要求

填充聚氨酯树脂（干式)

塑料外壳（开放式）

扁平容芯绕卷

优势

高能量密度，超紧凑型解决方案

并联连接的模块化设计

一般情况下无需缓冲电容器

长使用寿命：达200,000小时

整个产品系列均可使用仿真软件计算温升情况

性价比更高

上市和交货周期更短

适用领域

仿真

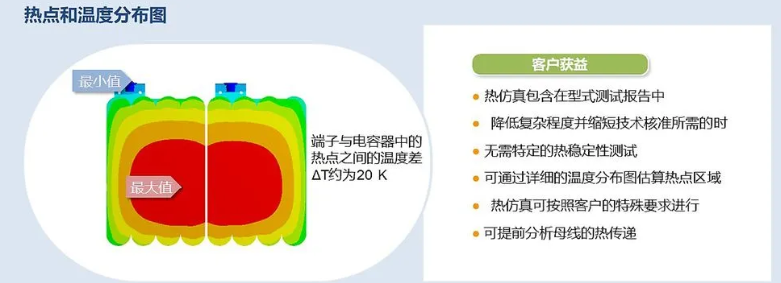

热仿真

热仿真可按照客户特定的频谱和边界条件要求进行。

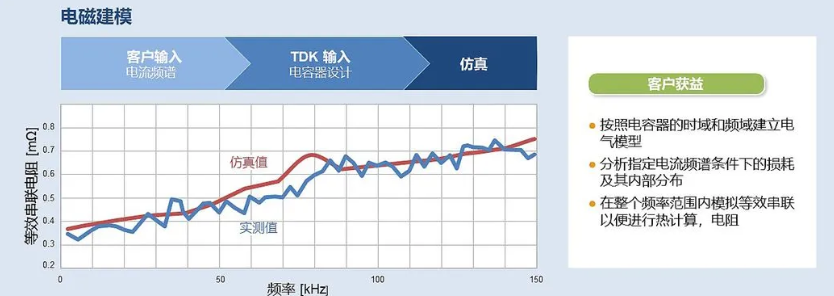

电磁仿真

电磁仿真可按照客户特定的频谱和边界条件要求进行。

ModCap是否能解决我的问题？

为什么一般条件下无需缓冲电容器？

ModCap采用特殊结构设计，能最大限度减小杂散电感，整个系列的电感值均不超过14nH。新颖的设计还使其能靠近IGBT模块安装，最大限度缩短了引线。加上低至14nH的超低自感，可确保在断电时有效防止IGBT模块上出现明显电压过冲。因此，一般情况下就无需额外的缓冲电容器。

为什么ModCap相比于其他解决方案具有更高的能量和功率密度？

ModCap凝聚了TDK在AD-HOC树脂填充解决方案领域的丰富经验和知识，采用智能金属型材，可最大化自愈能力，同时能处理高电流密度并控制损耗。此外，电容器的尺寸与当前和即将推出的IGBT电源模块兼容，能优化在直流链路应用中的占用空间和性能。

模块化直流链路电容器有哪些优势？

模块化电容器有很多优势，主要包括体积小、成本低、标准化设计、低杂散电感，以及高电流和能量密度。此外，ModCap还采用适合当前SiC/IGBT电源模块的智能机械设计，为业内带来最接近“即插即用”的应用体验。

作为一种标准化产品，ModCap满足EN45545-2、IEC61071、IEC61881-1和UL等多种工业标准。我们交付的所有产品均经过全面测试验证，并随附所有必要的文档。

除了标准化设计，TDK同样提供定制解决方案。客户能享受我们广泛的产品目录和技术支持，包括但不限于SPICE建模，以及电磁和热FEA仿真。总之，我们能针对客户的特定需求提供高标准解决方案。

该系列电容器的最高热点温度是多少？

凭借高结晶度的双轴取向聚丙烯(BOPP)和能微调的自动化工艺，我们能精密控制电容器的规格参数，确保其在工作过程中可以承受高达90ºC的热点温度和显著增强的自愈性。

此外，为确保电容器内部实现精确的热分布，TDK还能根据您的电气和机械条件提供FEA仿真服务，从而根据您设定的各种条件对ModCap进行仿真，其中包括电气条件以及可能受影响的其他因素，如外部电磁干扰、冷却系统和机械装配等。

ModCap是否满足消防和烟气排放法规？

用于客运轨道车辆的所有材料现在都必须符合EN45545-2标准，确保在发生火灾时具有最高的安全性。轨道车辆根据与其设计和操作相关的火灾危险等级进行分类。

最新EN45545标准将危险等级划分为HL1、HL2、HL3共3个危险等级，其中HL1为最低要求，HL3则为最高要求。ModCap™新型模块化标准系列满足新的欧洲防火标准EN45545-2关于电容器（R22、R23和/或R24）的要求，达到最高的HL3级。

ModCap™新型模块化标准系列的安全等级甚至能满足安装在横穿地下隧道的卧铺车厢中，如包括地铁车厢上。

为什么ModCap能处理高达100kHz的谐波？

凭借创新的内部机械设计、更短的引线长度、均匀分布的扁平绕组，以及现代化的FEA电磁仿真软件，ModCap可适用于更高频率的谐波。了解外部和自感应电磁场是在即将到来的高频时代赢得成功的关键。在设计电容器的机械接口时，TDK能为客户提供电磁FEA仿真和支持。
