英飞凌汽车LED照明及驱动方案详解

无论是汽车内部还是外部照明应用，英飞凌汽车照明产品组合都能提供合适的解决方案。例如受保护的单通道或 多通道功率开关等。重 点产品包括集成智能诊断和保护特性的 功率MOSFET PROFET™。还 有SPOC™产品，它能控制、配置、诊断串行外设接口(SPI)。车中的LED照明将节能LED引入汽车照明应用，英飞凌LED驱动器提供最高端的LED 优势，并为汽车照明应用提供全面保护。利用汽车LED驱动器系列衍生产品诊断LED开路和短路，这 是在恶劣的汽车环境中驱动LED照明的必备特性。

为了满足汽车行业LED应用不断增多的需求，英飞凌®推出阵容强大的汽车LED驱动器产品组合。英飞凌®功率LED驱动器是直流/直流恒流降压和升压转换器，可为汽车LED提供恒定电流。这 些产品经过精心设计，可在不受供电电压或LED正向电压等级影响的条件下，为电流高于约500mA的恒流LED供电。这为连接的LED创造了合适的运行条件，确保了恒定的亮度和更长的LED使用寿命。英飞凌®功率LED驱动器是确保用户充分利用LED各种优势的最佳解决方案，为用户的汽车照明应用提供全面保护。

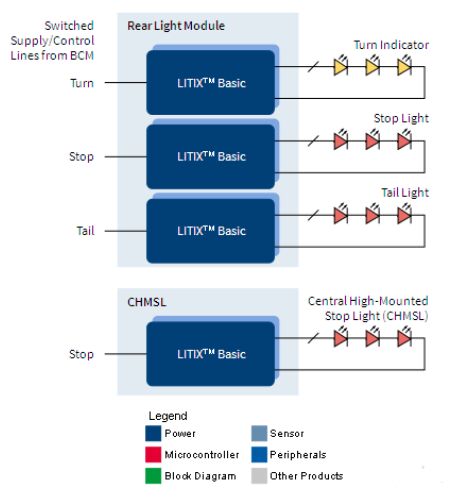

用于实现最佳能效的开关DC/DC降压和升压调节器

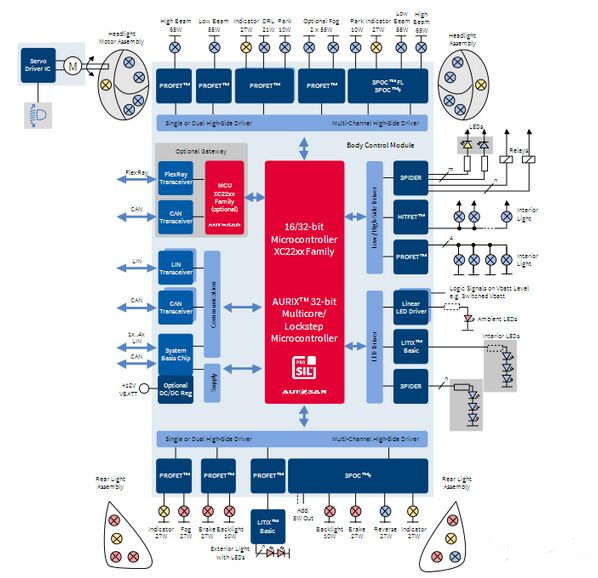

中央车身控制模块

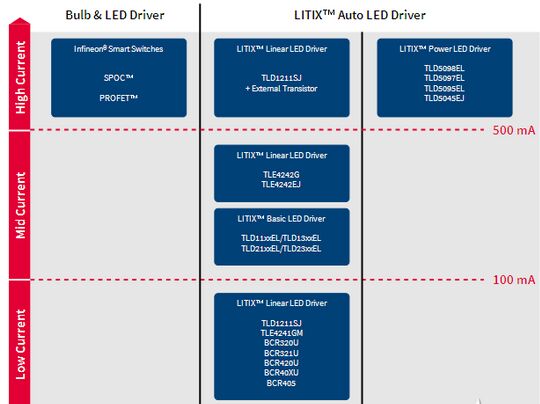

汽车照明应用的LED和灯驱动器



基于英飞凌(Infineon)技术和产品的汽车LED大灯驱动整体解决方案。大联大品佳在今天推出的汽车LED大灯驱动整体解决方案中整合了英飞凌的TLD5097EL和TLD5098EL汽车LEDDC-DC驱动芯片、IPD25N06S4L-30MOSFET、汽车级16位MCUSAK- XC2331D，以及SBC芯片TLE9262。

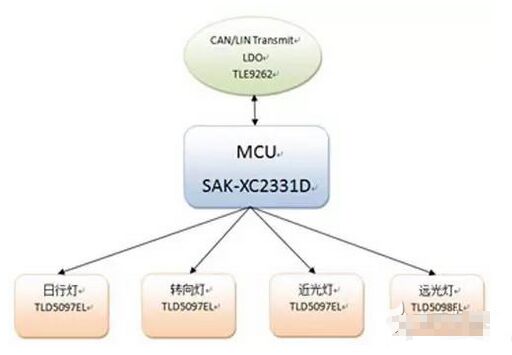

英飞凌(Infineon)技术和产品的汽车LED大灯驱动整体解决方案系统框架图

目前，LED在车内照明和刹车灯、应急灯、日行灯等方面的应用已经取得了显着的成效，LED在整车内外部照明光源的比重已经超过了80%。且随着 LED照明技术的快速发展和成本的逐步下降，LED前照灯经过近年来的技术验证、概念车展示等阶段之后，也已越来越接近大范围应用于量产车系统中。例如：奥迪R8电子系统全面使用LED车灯;奔驰、宝马、凯迪拉克、丰田等公司也相继推出了LED前照灯替代传统白炽光、HID灯的汽车车型。为此，大联大品佳适时推出英飞凌的汽车LED大灯驱动的整体解决方案。

本方案是以英飞凌的专用汽车LED灯光控制芯片TLD5098EL和TLD5097EL为驱动核心，MCU采用的是英飞凌高性能汽车级16位微控器 SAK-XC2331D，同时可以实现CAN、LIN以及USB通讯功能，可以通过PC端的专业软件实现灯光开关控制、灯光状态指示以及参数指示;Head Lamp Board具有日间行车灯、转向灯、近光灯以及远光灯输出功能，同时具有输入过欠压保护、日间行车灯输出开路以及短路、转向灯输出开路以及短路、近光灯输出开路以及短路、远光灯输出开路以及短路和过流等保护功能。
