功率分析仪直连CAN网络

今天给大家介绍一款可以把功率分析仪接入到CAN总线网络里的神器，WT-CAN通信适配器：iDAQ-WTCAN。就是下图这个小盒子。有了它，就可以直接将横河的WT5000或WT1800E系列功率分析仪接入到您的CAN系统中，轻松获取需要的功率参数。

为什么需要CAN通信适配器?

CAN总线因其优异的稳定性和可扩展性，不但在汽车电子领域应用非常广泛，在风电、光伏等领域也有一定的应用。所以很多相关的集成测试系统也都采用CAN总线作为数据采集传输的通信方式，这样的好处是可以直接获取CAN总线上的数据，不需要在通信方式上进行额外的开发。

但是这些测试系统中总会包括一些并不支持CAN通信方式的通用测试设备，比如横河的WT系列功率分析仪。在汽车电机台架测试系统中，横河的WT功率分析仪以其优秀的性能和稳定性成为台架功率测量设备的首选，所以台架集成商会针对WT功率分析仪进行以太网通信方式的开发以获取功率参数。这对集成商来说会产生额外的开发成本，同时测试工程师获取功率参数的灵活性也受到限制。

针对越来越多的客户对CAN通信方式的需求，我们委托第三方合作伙伴为横河功率分析仪定制开发了WT-CAN通信适配器。该款适配器通过以太网方式和WT功率分析仪进行通信获取需要的功率参数，再转换成CAN消息发送到CAN网络中，同时还可以通过CAN网络对功率分析仪进行常用设定和控制操作。

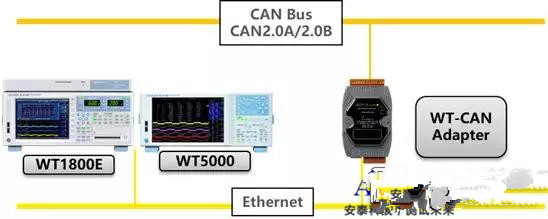

图表 1 WT-CAN通信系统解决方案

WT-CAN适配器的主要功能和使用方法

主要功能和规格：

支持WT5000和WT1800E两款功率分析仪。

支持CAN2.0A/2.0B通信协议。

最多支持约210个功率参数同时传输。

可生成DBC文件，直接将功率参数导出到测试系统(软件)。

最快转换传输周期50ms。

可通过CAN总线远程对功率分析仪进行常用设定和操作。

除此之外，WT-CAN适配器的设定也非常容易，只需要简单的几步就可搞定：

Step 1： 将适配器通过以太网方式连接到PC上，保证二者在同一网段。

Step 2： 打开专用设定软件WT-CAN Setting Tool，输入功率分析仪基本配置和CAN网络基本参数信息。
