新款分立IGBT有助于降低功耗并简化设备设计

推出“GT20N135SRA”，这是一款用于桌面电磁炉、电饭煲、微波炉等家用电器电压谐振电路的1350V分立IGBT。该产品于今日起开始出货。

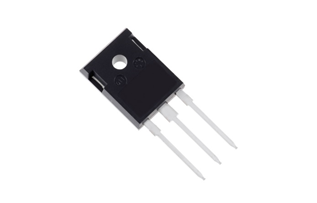

GT20N135SRA产品图

GT20N135SRA的集电极-发射极的饱和电压[1]为1.75V，二极管正向电压[2]为1.8V，分别比东芝当前产品[3]低10%和21%。IGBT和二极管都针对高温(TC=100℃)条件下的导通损耗特性进行了改进，而且新款IGBT还有助于降低设备功耗。该产品的结壳热阻为0.48℃/W(最大值)，比当前产品[3]低26%，有助于简化热设计。

新款IGBT在设备开机时能抑制通过谐振电容的短路电流。其电路电流[4]峰值为129A，比当前产品[3]低31%。由于其安全工作范围扩大，相对于当前产品[3]而言，设备设计也有所简化。

应用:

使用电压谐振电路的家用电器(如桌面电磁炉、电饭煲和微波炉等)。

特性:

低导通损耗：

VCE(sat)=1.6V(典型值)(@IC=20A、VGE=15V、Ta=25℃)

VF=1.75V(典型值)(@IF=20A、VGE=0V、Ta=25℃)

低结壳热阻：Rth(j-C)=0.48℃/W(最大值)

在设备开机时能抑制通过谐振电容的短路电流

较大的安全工作范围
