电焊技术进阶篇，轻松搞定电焊技术之FPC排线焊接方案

电焊技术包含内容甚广，一位优异的电焊技工可能并不能掌握全部的电焊技术，但能快速学会工作中可能需要的部分电焊技术。本文中，将为大家带来电焊技术之FPC排线焊接方案，希望本文可对想要学习FPC排线焊接方案的朋友略尽绵薄之力。

FFC排线又称柔性扁平线缆，可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。本文主要介绍的是fpc排线怎样焊接及焊接方案，具体的跟随小编一起来了解一下。

FPC排线焊接方案

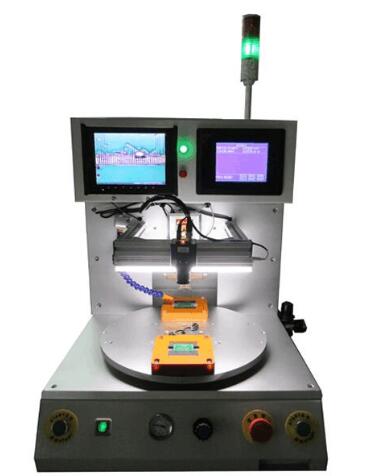

一、脉冲焊接机(锡焊) JYPC-3A 际元设备

本机主要功能： 是用来焊接FPC、FFC及各种软排线，以及各种端子排线。此机为旋转型焊接机，同时可以为两个治具，交替使用，可以节省一半的时间因而提高工作效能。

本机出力稳定，可调，都由SMC 气动元件组成，调节精密，数字显示气压。其中温度、时间参数都由操作面板输入，温度设置范围为0-500度，时间设置范围为0-99秒。这为焊接一个产品的三大要素。

附件： 由CCD对位系统组成、 固定治具、焊接压头。这些配件需另购。

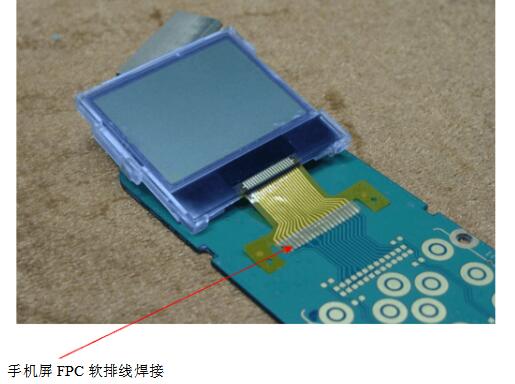

二、产品焊接示意图

焊接热压头(发热装置)

A、焊接优点：

焊接劳固、焊接效率高，根据产品的尺寸适当的也可以同时焊接多个，且每次焊接时间为3至5秒。

B、焊接注意事项：

焊盘需要加入足够的锡量，锡量也不必太厚，一般不开窗式的FPC锡量为0.1左右厚的锡量，开窗式的FPC 锡量为0.2-0 3厚的锡量，如有带过孔的FPC介于前两者之间当然最终的效果，还要根据现场来调整。

C、焊接过程：

1、第一步： 放入产品到治具上，同时对好位置。

2、第二步： 按下双手按制，启动焊接

3、第三步： 转盘，旋转到焊接的位置，等待压头下压。

4、第四步： 焊头下压，启动压头发热。

5、第五步： 等待焊接完毕，回到第一步。

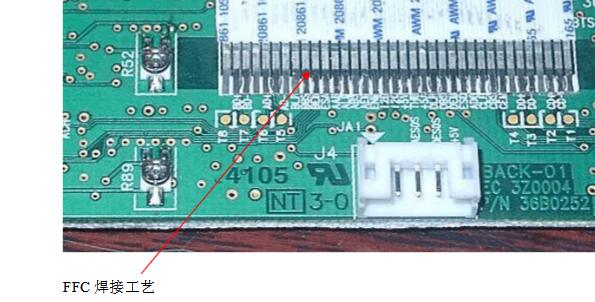

三、焊接工艺操作

说明：

●FPC 焊接，首先FPC 焊盘需对着PCB 焊盘，这样才能焊接劳固;要在焊盘点上括上少量的锡，便于后续焊接。如果锡量不足的话，将会导致焊接的不良：当锡量太多，也会导致锡的溢出的可能， 使得焊接点不美观，控制好焊盘的锡量，是焊接工艺的第一要点。

●如能在FPC焊盘上做过孔工艺，这样后续焊接更好，更容易焊接劳固。夹具穿入产品中， 支平焊接面。旋转可以焊接两面。



四、机器技术参数

特点：

1、温度数控化，清楚精密；

2、备有数字式压力开关，可预设压力范围；

3、压力启动计时，热压时间更准确；

4、独特材料焊接头，确保产品受压平均5、备有真空功能，调节对位更容易；

6、可编程曲线包括预热及回流焊温度；

7、中文界面输入，操作方便；

8、噪声小、振动小；

9、适用于各种高密度TAB、TCP 压接及FPC、FFC。



与FCB焊锡压接

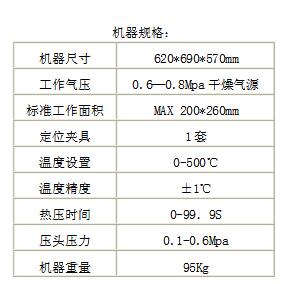

规格

说明：焊接压头，使用了特种材料加工，使用寿命长，保用时间为三个月。
