解析线性稳压电源的工作原理

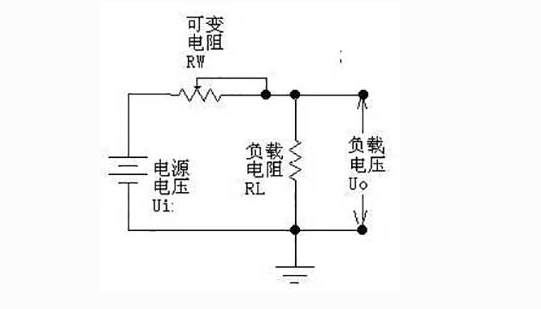

让我们继续：如果我们用一个三极管或者场效应管，来代替图中的可变阻器，并通过检测输出电压的大小，来控制这个“变阻器”阻值的大小，使输出电压保持恒定，这样我们就实现了稳压的目的。这个三极管或者场效应管是用来调整电压输出大小的，所以叫做调整管。

像图1所示的那样，由于调整管串联在电源跟负载之间，所以叫做串联型稳压电源。相应的，还有并联型稳压电源，就是将调整管跟负载并联来调节输出电压，典型的基准稳压器TL431就是一种并联型稳压器。所谓并联的意思，就是象图2中的稳压管那样，通过分流来保证衰减放大管射极电压的“稳定”，也许这个图并不能让你一下子看出它是“并联”的，但细心一看，确实如此。不过，大家在此还要注意一下：此处的稳压管，是利用它的非线性区工作的，因此，如果认为它是一个电源，它也是一个非线性电源。为了便于大家理解，回头我们找一个理适合的图来看，直到可以简明地看懂为止。

由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。这是线性稳压电源的一个最主要的一个缺点。想要更详细的了解线性稳压电源，请参看模拟电子线路教科书。这里我们主要是帮助大家理清这些概念以及它们之间的关系。

图1

一般来说，线性稳压电源由调整管、参考电压、取样电路、误差放大电路等几个基本部分组成。另外还可能包括一些例如保护电路，启动电路等部分。下图是一个比较简单的线性稳压电源原理图(示意图，省略了滤波电容等元件)，取样电阻通过取样输出电压，并与参考电压比较，比较结果由误差放大电路放大后，控制调整管的导通程度，使输出电压保持稳定
