与非网视频团队 | 制作与非网行业分析师 曹顺程 | 出镜为什么会拆小米米家电动螺丝刀这个产品呢？因为前段时间偶然机会下使用了这个电动螺丝刀安装了个书柜，使用下来发现出奇的好用，至少在安装书柜上比我以前用的 Bosch GO 电动螺丝刀更方便也更省力，而且它颜值颇高价格不贵。

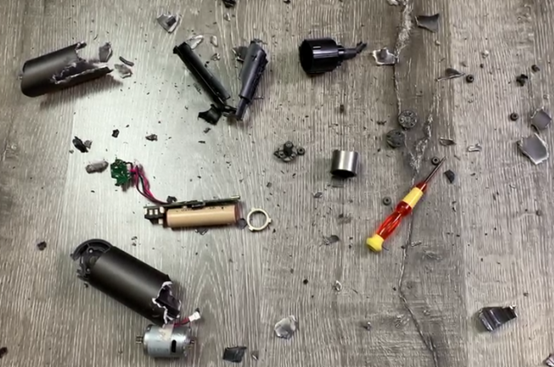

报废现场米家电动螺丝刀颜值高很大程度上归功于一体化设计，从表面的外观来看，居然没有一个螺丝，这可能也是没人拆解的原因之一。由于手头没有适合的工具，也就是那种细长的十字螺丝，最终通过狗啃式的拆解把这产品完全拆废了（真~报废）。

拆废的同时也让我发现了一些有趣的地方，这玩意所有的成本都投入在外观结构设计跟材料上了吧？拆解后内部硬件电路寥寥无几。不过可喜的事，它简单的组装下还能脱离结构正常工作。

另外，也从拆解失败的过程中找到的正确拆解的方式，提供给有需要的小伙伴借鉴，总共分为 3 步。先从电动螺丝刀手柄底座开拆再掀开调整正反转的螺旋盖最后再从 LED 处入手，拧掉剩余的螺丝就行硬件细节 逐一解读拆解中主要的问题还是我上文提到的需要细长的十字螺丝刀，这个电动螺丝刀一个非常恶心的地方就是螺丝都藏得又隐蔽又深，一般螺丝刀根本够不到，本文的强拆方式并不推荐。

来看看小米米家电动螺丝刀具体的几个细节部分。齿轮箱齿轮箱拆解出来就成了零散的一堆，无论是一级减速齿轮、二级减速齿轮，还是三级减速齿轮，全部都是全金属齿轮，在这个用料上没有任何含糊，相比某宝某多几十块钱的电动螺丝刀的塑料齿轮在可靠性和耐用性上都极大的增强了，此外，同样带有自锁钢柱，可以有效防止打滑。电机电机为两根线， 有刷电机，据说是强磁电机，跟普通电机相比扭力大，寿命长，噪音和稳定性也比较理想，但也仅限于此。

当然，也因为采用了这种电路简单的有刷电机方案，因此电路设计就比较简单了。控制开关这两个都是直流开关（杰拉华 FA026A）有点类似 PCB 设计中的兼容设计，一个是除去正反功能调整的电源开关，一按电机就启动；一个是除去电源开关后的正反功能调整，可以想象成将正负线对调，器件本身应用场景就是类似的直流电动螺丝刀。可惜在这个产品上只有控制开关，电路中哪怕增加个无级电阻器，增加电动螺丝刀的扭矩调整等功能，也能让用户的体验大大提升。电池电池（九夷锂能的电池）为 3.6V，7.2Wh 的 L18650 锂电池，电池容量 2000mAh，对比市面上 3.6V 的电动螺丝刀，这个电池容量还是比较大的。比如我之前用的博世 GO 电动螺丝刀就只有 1500mAh。

PCB 电路板PCB 电路板相当简单，好评是涂上了三防漆，在苏州这种黄梅天还是非常有帮助的。整个 PCB 板包含充电电路部分，驱动电路、照明电路。充电电路接口采用 USB Type-C，虽然从硬件设计上来看比较浪费，但是从用户角度来讲确实提升了使用体验。充电管理芯片看不清型号，猜测大概率还是国产芯。

中间两个 MOSFET 构成了电机正反转的驱动电路，此外电机驱动电路中还有一个续流二极管，用来防反峰的，电机停转时会产生很高的反向电动势， 如果不用二极管去消耗的话， 将会损坏驱动电路，算是一种经典保护设计。剩下的 LED 照明电路就没什么好说的，整个电路本身的硬件确实相当简单，甚至也没有电池的温度检测电路，功能上来说算是不少的缺失吧。

写在最后归根结底，结构，用料，小米米家电动螺丝刀都值得好评，但功能上有所欠缺，比如没有无级变速，没有扭矩调节，所以想入手前请认准你的需求，千万别人云亦云的去购买。别人好评了，可能应用场景正好符合，有人差评了，可能就是做了超出它能力范围的事。对于你需要用到的场景，螺丝与螺纹的扭矩承受能力远大于这个电动螺丝刀的扭矩，以及一些木质家具系列，使用这个产品还是非常不错的，省心省力；而对于一些精密的电子设备，那只适合拧松螺丝，并不适合拧紧螺丝这个操作，如果你非要这么做？那么适合和手动螺丝刀配合使用，前半程用电动螺丝刀，后半程就手动拧吧，这种操作虽然不太便捷，但是胜在安全，不然有你后悔的。

此外，这个电动螺丝刀个头颇大，如果是拧大件的产品还是很舒适惬意的，但是在一些狭小或者空间有空间限制的产品中，比如我之前拧的主机机箱中主板上的螺丝就无能为力了，只能靠直杆的 Bosch GO 电动螺丝刀，所以使用场景真的很重要。
