Ne555的占空比受限时正激的实现

 Ne555是近几十年来最为成功的管理IC之一，在多年的演变过程中，Ne555的功能虽然在不断完善，但其核心功能并没有产生任何变化。本文将根据实例分析，探讨有关ne555在占空比输出数值上是否能够大于0.5的问题进行探讨。

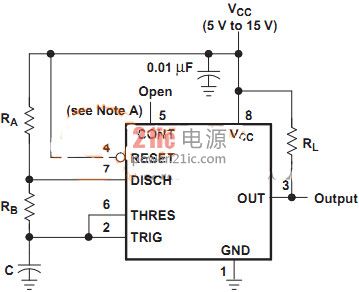

图1

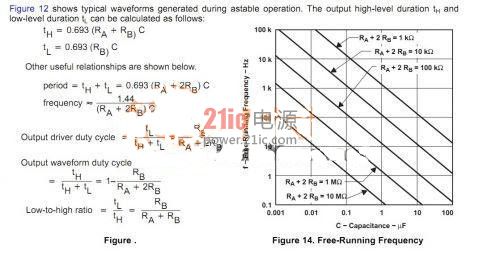

图1显示的内容是ne555的数据手册，通过文中的描述可以发现，占空比貌似只能大于0.5，但问题也跟随而来，如果占空比大于0.5就将对正激控制造成问题。





图2

工作原理分析





表1

电容C可由RaRb充电，并由Rb放电占空比乃由Ra和Rb进行控制，电容C的充放电乃是在VCC/3和2VCC/3之间重复进行，过程分析：

1、初始UC在略低于VCC/3，此时输出高电平，放电引脚关闭。

VCC对C充电时间常数0.693(RA+RB)C;

2、冲电到略高于VCC/3，参考真值表输出保持之前高电平，放电引脚关闭，VCC对C充电时间常数1/(RA+RB)C;

3、充电到略高于2VCC/3，输出低电平，放电开关打开，C放电时间常数1/RB*C;

4、放电到略低于2VCC/3，进入保持态，C放电时间常数0.693RB*C;

5、放电到略低于VCC/3进入1循环

整个过程从而呈现高电平时间：经RA，RB充电VCC/3到2VCC/3的时间;

低电平时间：经RB从2VCC/3放电到VCC/3的时间;

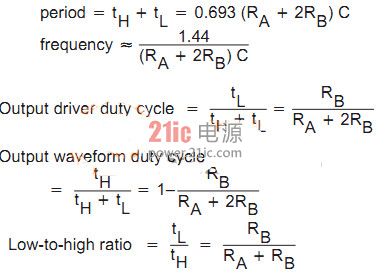

计算公式





可见其实还是能够实现正激的，但需要采用谐振复位的方式来进行。但需要注意的是，如果电路为三绕组去磁式正激那么确实没有什么能够较为完美实现正激的方法存在。

本文对ne555能否在占空比数值一定的情况下实现正激进行了探讨，通过论证的方式为大家展示了能够进行正激的可能性，并帮助读者拓展思路，希望大家在阅读过本文之后能够有所收获。
