如何基于51单片机利用定时器的实现PWM的方法详细概述

51单片机是可以输出PWM的，比较的麻烦。此时需要用到内部定时器来实现，可用两个定时器实现，也可以用一个定时器实现。

用两个定时器的方法是用定时器T0来控制频率，定时器T1来控制占空比。大致的的编程思路是这样的：T0定时器中断让一个I0口输出高电平，在这个定时器T0的中断当中起动定时器T1，而这个T1是让IO口输出低电平，这样改变定时器T0的初值就可以改变频率，改变定时器T1的初值就可以改变占空比。

下面重点介绍用一个定时器的实现PWM的方法。以周期为1ms(1kHZ)为例，要产生其它频率的PWM波，程序中只需作简单修改即可。用一个定时器时(如定时器T0),首先要确定PWM的周期T和占空比D，确定了这些以后，就可以用定时器产生一个时间基准t，比如定时器溢出n次的时间是PWM的高电平的时间，则D*T=n*t，类似的可以求出PWM低电平时间需要多少个时间基准n。

因为这里我们是产生周期为1ms(1kHZ)的PWM,所以可设置中断的时间基准为0.01ms,，然后中断100次即为1ms。在中断子程序内，可设置一个变量如time,在中断子程序内，有三条重要的语句:

1、当time>=100时，time清零(此语句保证频率为1kHZ);

2、当time>n时(n应该在0-100之间变化开)，让单片相应的I/O口输出低电平;

3、当time<=n时，让单片相应的I/O口输出高电平，此时占空比就为%n。

下面程序产生30%占空比的pwm:

#include

#define uint unsigned int

#define uchar unsigned char

sbit PWM=P2^0;// P2.0输出pwm

uchar time; // 定义占空比的变量

void main()

{

TMOD=0x01;//定时器0工作方式1

TH0=0xff;//(65536-10)/256;//赋初值定时

TL0=0xf7;//(65536-10)%256;//0.01ms

EA=1;//开总中断

ET0=1;//开定时器0中断

TR0=1;//启动定时器0

while(1)

{

}

}

void tim0() interrupt 1

{

TR0=0;//赋初值时，关闭定时器

TH0=0xff;//(65536-10)/256;//赋初值定时

TL0=0xf7;//(65536-10)%256;//0.01ms

TR0=1;//打开定时器

time++;

if(time>=100) //1khz

time=0;

if(time<=30) //占空比%30,可改

PWM=1;

else PWM=0;

}

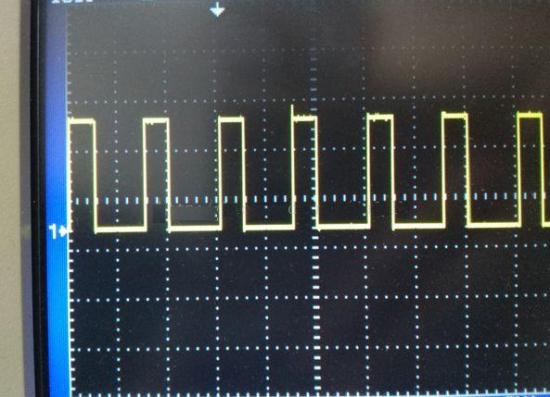

最后的到波形，在示波器上显示如下图所示





如何基于51单片机利用定时器的实现PWM的方法详细概述

如果想修改占空比，直接在程序里面修改下面这句即可。

if(time<=30)//占空比%30,可改占空比
