基于三极管的基本放大电路设计的探究

基本放大电路是放大电路中最基本的结构，是构成复杂放大电路的基本单元。它利用双极型半导体三极管输入电流控制输出电流的特性，或场效应半导体三极管输入电压控制输出电流的特性，实现信号的放大。三极管是电流放大器件，有三个极，分别叫做集电极C,基极B,发射极E.分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

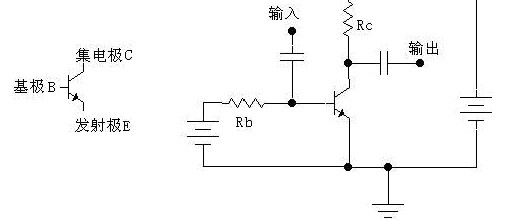

图片说明：三极管放大电路图

下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic.这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话)，并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十，几百)。如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

基本放大电路一般是由一个三极管或场效应管组成的放大电路。从电路的角度来看，可以将基本放大电路看成一个双端口网络。放大的作用体现在如下方面：

1.放大电路主要利用三极管或场效应管的控制作用放大微弱信号，输出信号在电压或电流的幅度上得到了放大，输出信号的能量得到了加强。

2.输出信号的能量实际上是由直流电源提供的，只是经过三极管的控制，使之转换成信号能量，提供给负载。放大电路的结构示意图见下图。

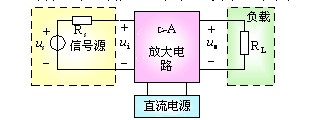

图片说明： 放大电路结构示意图

共射组态基本放大电路如上图所示。在该电路中，输入信号加在加在基极和发射极之间，耦合电容器C1和Ce视为对交流信号短路。输出信号从集电极对地取出，经耦合电容器C2隔除直流量，仅将交流信号加到负载电阻RL之上。放大电路的共射组态实际上是指放大电路中的三极管是共射组态。





图片说明：共射组态交流基本放大电路

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性(相当于一个二极管)，基极电流必须在输入电压大到一定程度后才能产生(对于硅管，常取0.7V)。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0.但实际中要放大的信号往往远比 0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变(因为小于0.7V时，基极电流都是0)。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻)，那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效(因为没有偏置时集电极电流为0,不能再减小了)。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小;当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。

下面说说三极管的饱和情况。像上面那样的图，因为受到电阻Rc的限制(Rc是固定值，那么最大电流为U/Rc,其中U为电源电压)，集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic.进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为 0(这叫做三极管截止)，相当于开关断开;当基极电流很大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。

如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0,灯泡灭。如果基极电流比较大时(大于流过灯泡的电流除以三极管的放大倍数β)，三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加(在三极管未饱和之前)。

但是在实际使用中要注意，在开关电路中，饱和状态若在深度饱和时会影响其开关速度，饱和电路在基极电流乘放大倍数等于或稍大于集电极电流时是浅度饱和，远大于集电极电流时是深度饱和。因此我们只需要控制其工作在浅度饱和工作状态就可以提高其转换速度。

对于PNP型三极管,分析方法类似，不同的地方就是电流方向跟NPN的刚好相反，因此发射极上面那个箭头方向也反了过来--变成朝里的了。 共射组态基本放大电路中各元件的作用

在输入信号为零时，直流电源通过各偏置电阻为三极管提供直流的基极电流和直流集电极电流，并在三极管的三个极间形成一定的直流电压。由于耦合电容的隔直流作用，直流电压无法到达放大电路的输入端和输出端。

当输入交流信号通过耦合电容C1和Ce加在三极管的发射结上时，发射结上的电压变成交、直流的叠加。放大电路中信号的情况比较复杂，各信号的符号规定如下：

由于三极管的电流放大作用，ic要比ib大几十倍，一般来说，只要电路参数设置合适，输出电压可以比输入电压高许多倍。uCE中的交流量有一部分经过耦合电容到达负载电阻，形成输出电压。完成电路的放大作用。

由此可见，放大电路中三极管集电极的直流信号不随输入信号而改变，而交流信号随输入信号发生变化。在放大过程中，集电极交流信号是叠加在直流信号上的，经过耦合电容，从输出端提取的只是交流信号。因此，在分析放大电路时，可以采用将交、直流信号分开的办法，可以分成直流通路和交流通路来分析。
