基于89C52单片机的独立按键原理图

前面提到了独立按键，可见，独立按键是由矩阵键盘分离而来的。接下来看的是 4*4 的矩阵键盘，这里使用的还是上节所使用的，延时消抖检测。

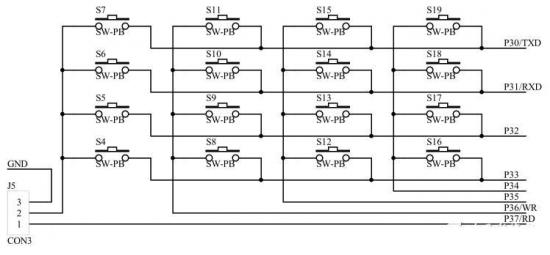

先附上矩阵键盘的原理图：





在使用据矩阵键盘时，J5 排针处的跳帽连接 1 脚和 2 脚，使所有按键的有效端口全部连接至 I/O 口。

具体的扫描方式为：

先把P3^0~P3^7高四位和第四位赋不一样的电平值，当确定有键按下时，检测按下的是哪一行或哪一列(原本高电平的四位中有一位会变低电平)，再将高四位和第四位赋与上一次相反的电平。再检测，即可找到所按下的按键。

实例为：把S4~S19 这16个按键，从上到下、从左至右，分别设置为1~16不同的键值，当S4按下时，数码管显示为 1;当S19按下时，数码管显示为16。

其核心代码如下(数码管段码，显示函数等变量的定义，请参照前面给出的数码管的博文)：

uchar temp; //用于存储 P3 口的状态

uchar key_value = 0; //键值的定义

void matrixKeyScan()

{

P3 = 0x0f; //设置P3高四位为0，第四位为1

temp = P3; //用一个变量存储P3口的状态，以免外界影响P3口，从而造成扫描有误

if(temp != 0x0f)

{

delay10ms();

if(temp!= 0x0f) //确定有键按下

{

switch(temp) //查看P3(temp)的状态

{

case 0x0e :key_value = 1; break; //按下的为第一行

case 0x0d :key_value = 5; break;

case 0x0b :key_value = 9; break;

case 0x07 :key_value = 13;break; //按下的为第四行

}

}

P3 = 0xf0; //再将 P3 口重新赋值，高四位为1，第四位为0

temp = P3;

if(temp != 0xf0)

{

switch(temp)

{

case 0xe0 : key_value +=3 ; break; //按下的是第四列,键值key_value加3

case 0xd0 : key_value +=2 ; break;

case 0xb0 : key_value +=1 ; break;

case 0x70 : key_value +=0 ; break; //按下的是第一列，键值key_value加0

}

}

while(P3 != 0xf0); //松手检测，因为最近的一次赋值是P3 = 0xf0

}

}

void main()

{

while(1)

{

matrixKeyScan(); //在主函数中调用矩阵键盘扫描函数

if(key_value > 9) //判断键值，并显示

{

dspbuf[1] = key_value%10;

dspbuf[0] = key_value/10;

}

else

{

dspbuf[0] = key_value;

dspbuf[1] = 10; //若键值小于10，则十位不显示，只显示个位，段码数组第10个为消影

}

display(); //数码管显示函数

}

}

注：在此我们基于的是89C52单片机的按键扫描，但是对于蓝桥杯指定开发板平台(CT107D)所用的单片机为STC15F2K61S2，它与STC89C52在矩阵键盘的区别的是：前者没有P3^6和P3^7这两个 I/O 口，他们分别用P4^2,P4^4代替，具体的可以就参照STC15F2K61S2芯片手册(其他的区别大致有：它的运行速度比51单片机快，工作时可以选择是否分频;它的中断模式比51多，一些 I/O 口有其他功能等等……)。

这里有几点需要注意：

1、在编程时，主函数尽可能少的进行一些数据处理等操作，主函数主要用来调用其他的函数。

2、若使用的是STC15F2K61S2单片机，则在给 P3 口的两次赋值和高四位的电平检测阶段，需要将P4^2，P4^4单独列出来，与其余6个P3引脚的 I/O 口一起检测，并且在使用P4^2,P4^4之前，需要进行sbit位定义，以及 P4 引脚的寻址(srf P4 = 0xC0)。

3、P3口的第二次赋值，应该也囊括在第一个 if 语句之中，因为只有当确定按下之后，才会开始行与列的扫描，行、列扫描是对于一次按键的扫描，所以不可分开。
