单片机最小应用系统及外部扩展总线

单片机的最小应用系统，是指能维持单片机运行的最简单配置的系统。这种系统成本低廉、结构简单，常用来构成简单的控制系统，如开关状态的输入/输出控制等。

最小应用系统的功能取决于单片机芯片的技术水平。对于片内有ROM/EPROM的单片机，其最小应用系统即为配有晶振、复位电路和电源的单个单片机;对于片内无ROM/EPROM的单片机，其最小系统除了外部配置晶振、复位电路和电源外，还应当外接EPROM或EEPROM作为程序存储器用。

8051/8751最小应用系统

8051/8751单片机内含有ROM/EPROM，用8051/8751单片机构成最小应用系统时，只需将单片机接上时钟电路和复位电路即可，如图7-1所示，因没有外部存储器扩展，这时接高电平，P0、P1、P2、P3都可作用户I/O口使用。

用8051/8751芯片构成的最小系统简单、可靠。但由于集成度的限制，最小应用系统只能用作一些小型的控制单元。同时，P0、P1、P2口的应用与开发环境差别较大。8051的应用软件须依靠半导体厂家用半导体掩膜技术置入，故8051应用系统一般用作大批量生产的应用系统。

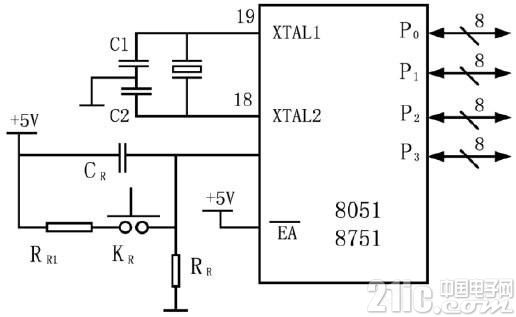

图7-1　8051和8751最小应用系统电路

8031最小应用系统

8031单片机片内无程序存储器，因此，其最小应用系统必须在片外扩展EPROM。图7-2所示为8031外接程序存储器的最小应用系统。

单片机最小应用系统及外部扩展总线

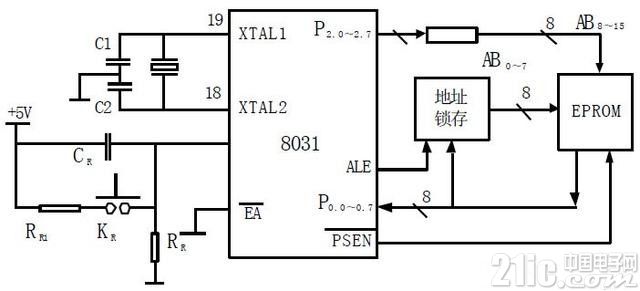

图7-2　8031最小应用系统

与8051/8751最小应用系统一样，也必须有复位及时钟电路。片选线





单片机最小应用系统及外部扩展总线

直接接地，表明选择外部存储器;片外4K字节单元地址要求地址线12根(A 0 ～A 1 1)，由P0和P2.0～P2.3组成;程序存储器的取指信号为单片机最小应用系统及外部扩展总线;地址锁存器的锁存信号为ALE。





7.1.3 MCS-51系列单片机的外部扩展总线在进行系统扩展中，首先需要面对的问题是如何与外围芯片连接。为了方便解决这一问题，往往利用地址锁存器将单片机形成三总线结构，即地址总线(Address Bus)、数据总线(Data Bus)和控制总线(Control Bus)，如图7-3所示。

地址总线： P2口作为地址总线的高8位，在访问16位的地址时，用于输出16位地址的高8位A 15 ～A 8 ;P0口分时复用地址/数据总线，地址锁存器用于锁存低8位地址A 7 ～A 0 。





单片机最小应用系统及外部扩展总线

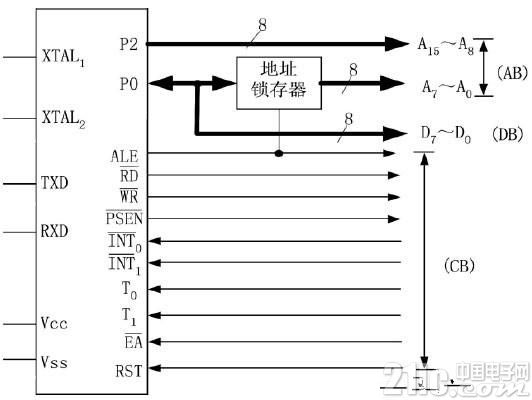

图7-3　单片机三总线结构

提示

地址总线的根数决定了单片机可以访问的存储单元数量和I/O端口的数量。n条地址线可以产生2 n 个地址编码。

常用的地址锁存器为74LS373，构成地址总线时，它的8个输入端与P0口相连，其使能端连接单片机的ALE端。ALE信号为1时，P0口输出的数据被地址锁存器锁存，用作地址信号A 7 ～A 0 ;ALE信号为0时，P0口用于传输指令或数据(此时地址锁存器中的地址信号保持不变，能够保证数据传输给正确的地址)。

? 数据总线： P0口用作数据总线，数据总线是双向的，既可以由单片机传到外部芯片，也可以由外部芯片传入单片机。

? 控制总线： 控制总线主要负责对芯片的选通以及读/写等控制。引脚功能已在第二章中进行了详细介绍，这里不再赘述。
