聊聊单片机STM32

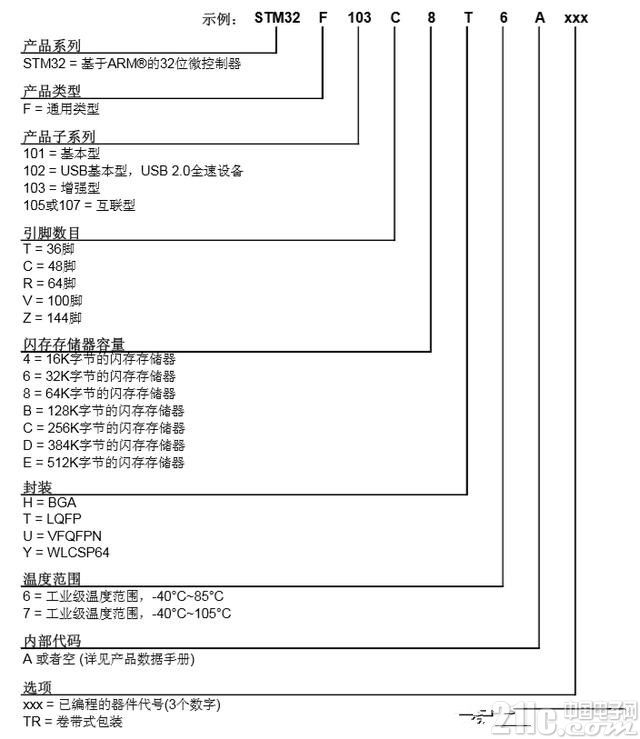

单片机STM32是一个微控制器产品系列的总称，目前这个系列中已经包含了多个子系列，分别是：STM32小容 量产品、STM32中容量产品、STM32大容量产品和STM32互联型产品;按照功能上的划分，又可分为 STM32F101xx、STM32F102xx和STM32F103xx系列;因此STM32产品系列有以下这些数据手册产品名命名规则如下





存储器和总线构架

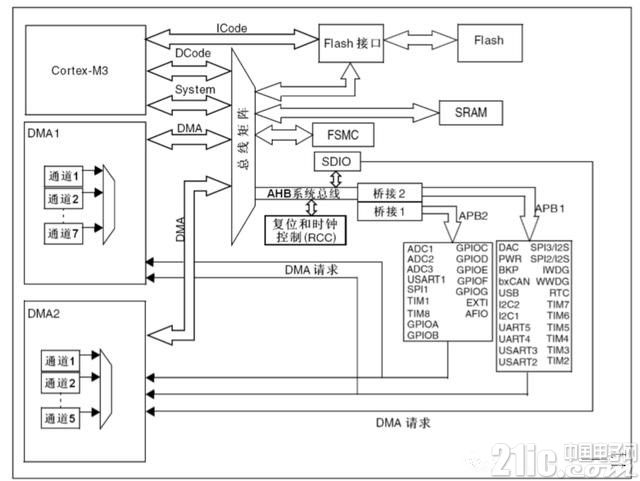

系统构架 在小容量、中容量和 大容量产品中，主系统由以下部分构成： ● 四个驱动单元： ─ Cortex?-M3内核DCode总线(D-bus)，和系统总线(S-bus) ─ 通用DMA1和通用DMA2 ● 四个被动单元 ─ 内部SRAM ─ 内部闪存存储器 ─ FSMC ─ AHB到APB的桥(AHB2APBx)，它连接所有的APB设备这些都是通过一个多级的AHB总线构架相互连接的，如下图图1所示

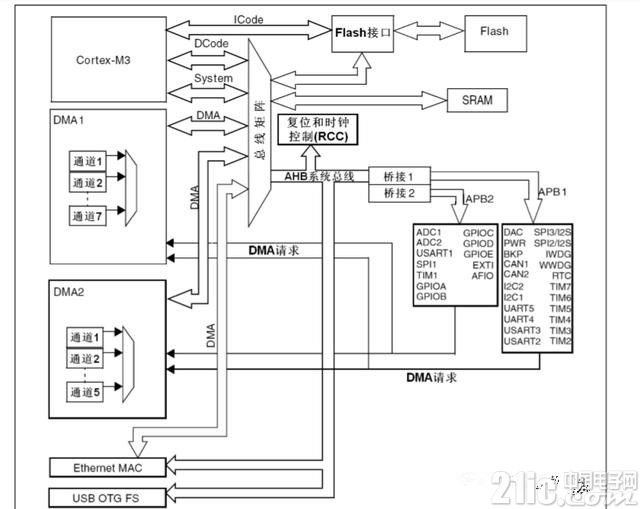

在互联型产品中，主系统由以下部分构成：

● 五个驱动单元：

─ Cortex?-M3内核DCode总线(D-bus)，和系统总线(S-bus)─ 通用DMA1和通用DMA2

─ 以太网DMA

● 三个被动单元

─ 内部SRAM

─ 内部闪存存储器

─ AHB到APB的桥(AHB2APBx)，它连接所有的APB设备 这些都是通过一个多级的AHB总线构架相互连接的，如图2所示：

存储器和总线架构。





ICode总线

该总线将Cortex?-M3内核的指令总线与闪存指令接口相连接。指令预取在此总线上完成。 DCode总线该总线将Cortex?-M3内核的DCode总线与闪存存储器的数据接口相连接(常量加载和调试访 问)。

系统总线

此总线连接Cortex?-M3内核的系统总线(外设总线)到总线矩阵，总线矩阵协调着内核和DMA间 的访问。

DMA总线

此总线将DMA的AHB主控接口与总线矩阵相联，总线矩阵协调着CPU的DCode和DMA到 SRAM、闪存和外设的访问。

总线矩阵

总线矩阵协调内核系统总线和DMA主控总线之间的访问仲裁，仲裁利用轮换算法。在互联型产 品中，总线矩阵包含5个驱动部件(CPU的DCode、系统总线、以太网DMA、DMA1总线和 DMA2总线)和3个从部件(闪存存储器接口(FLITF)、SRAM和AHB2APB桥)。在其它产品中总线 矩阵包含4个驱动部件(CPU的DCode、系统总线、DMA1总线和DMA2总线)和4个被动部件(闪存 存储器接口(FLITF)、SRAM、FSMC和AHB2APB桥)。

AHB外设通过总线矩阵与系统总线相连，允许DMA访问。
