PIC单片机ICSP接口电路的设计

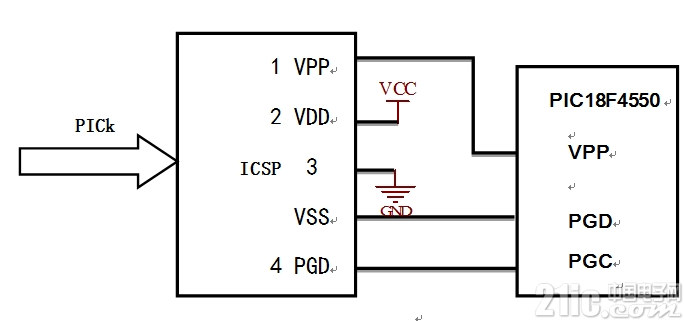

ICSP接口电路只有五根线，依次为： VPP、VDD、VSS、PGD、PGC，它们与PIC单片机的连接如下图：





为保证ICSP安全正常工作，烧写时序线PGD和PGC、烧写电压VPP要与其它电路完全隔离。

USB接口电路

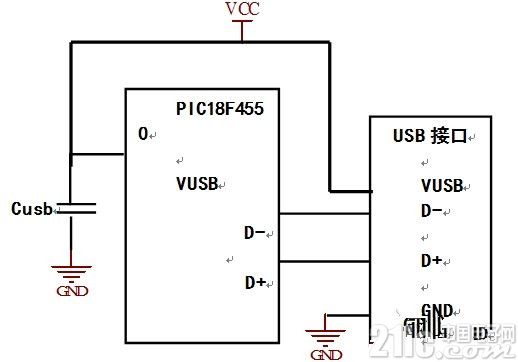

本设计中的USB接口图如下，PIC18F4550采用总线供电模式，应用的所有电源均来自USB。USB四根接线中，D+，D-是USB通信的两个数据线。

PIC18F4550内置有3.3V 稳压器，为内部收发器和内部/外部上拉电路提供电源。使用USB功能时，要设置内部稳压器使能。外接电容Cusb是为PIC单片机稳定运行而加的。





A/D转换

A/D转换模块集成在PIC18F4550内部，是数据采集电路的主要组成部分。40 引脚的PIC18F4550内置的模数转换器，具有13 路输入，10位数字信号输出，可以直接使用。

I2C总线接口、SPI接口、I/O接口

1)I2C总线

I2C总线是一种两线制串行总线，通过SDA和SCL在连到总线上的器件之间传送数据，根据唯一地址识别每个器件，用于连接微控制器及其外围设备。

2)SPI接口

SPI总线系统是一种同步串行外设接口，它可以使微控制器与各种外围设备以串行方式进行通信。

3)I/O接口

以上三个模块是PIC18F4550本身具有的功能，都可以作为数据采集系统的输入端，把外界数据传输给单片机进行转换、处理。它们的使用拓展了数据采集功能，使采集的数据不仅仅局限于模拟信号，还可以是传感器采集到的数字信号，可以是串行输入的信号，也可以是并行输入的信号。

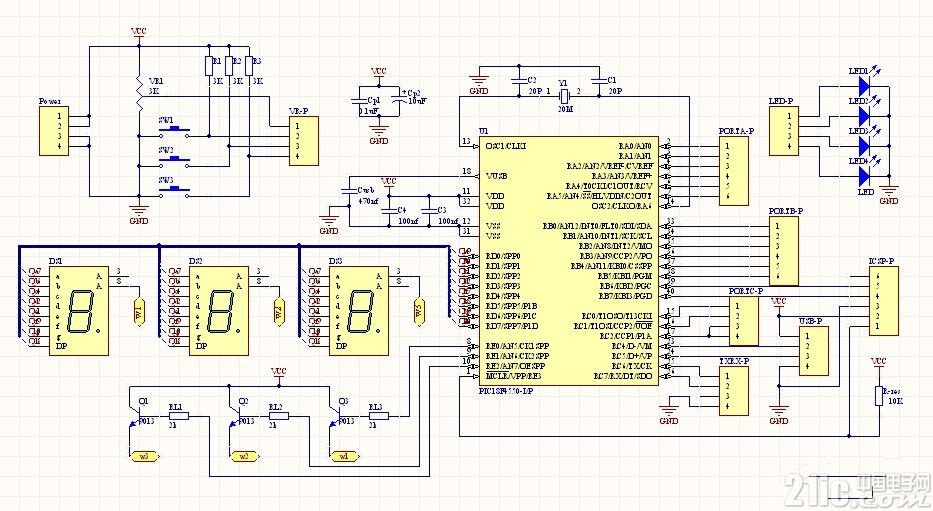

电路原理图：
