RCMU传感器在各领域的应用

现今随着人们对安全意识的提高，工业、光伏、乃至汽车领域都在对小电流（含交直流分量）的检测提出了明确的要求。其中人体安全的保护，设备运行状态的保护及小信号检测等都成了重中之重。对于日渐提高的市场要求，现有的，并且有较好适应性的解决方案并不多，今天笔者根据各应用方案的特型介绍RCMU在这些方案上的适用性。

1．  光伏逆变器

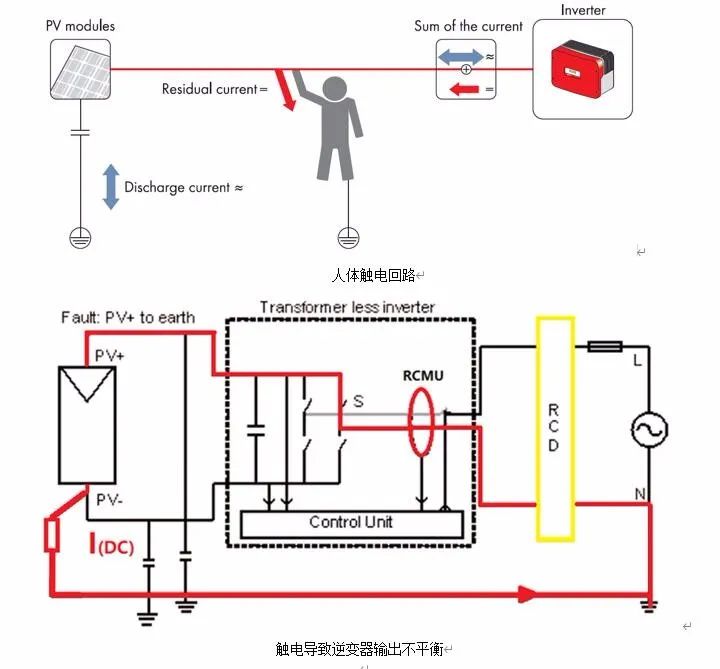

新能源发电领域中，光伏发电做为绿色可再生能源近几年在全球范围内都在不断的提高。光伏发电是将光能通过光伏组件转化成直流电，再经逆变后转化为可用的交流电。而在只直流转交流的过程中，存在着交流与直流的漏电可能性。即逆变器中必须含有保护人体安全及设备安全的交直流漏电流保护器件。

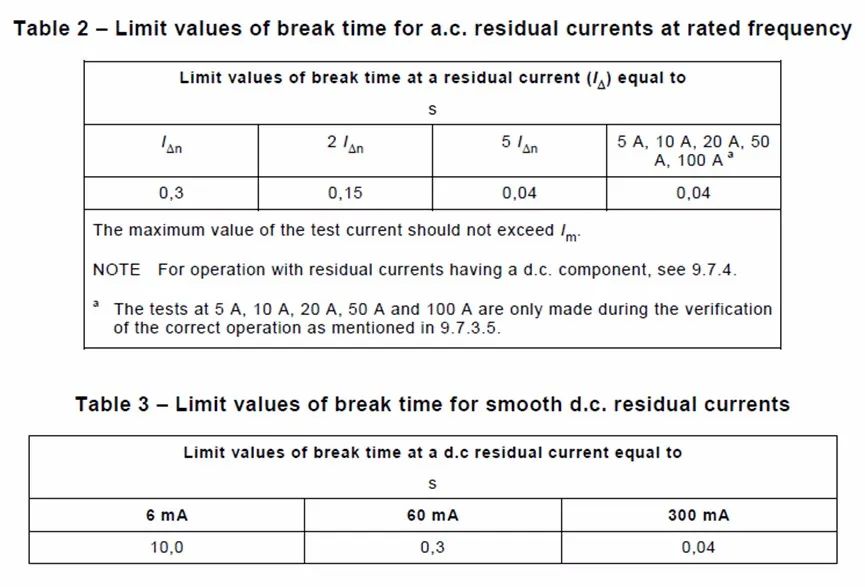

根据IEC62109-2，标准中明确了漏电流保护阈值的大小及反应时间。特别指出要求为TypeB型或者带直流电流检测能力。

检测要求

突变漏电：30mA、60mA、150mA（交直流漏电）

持续漏电：300mA；30kw以上功率100mA/10KW

2．  IC-CPD，RDC-DD

新能源电动车中，由于低碳环保的迫切性，全球各国已率先提出停售燃油车的时间表，其中挪威距停售燃油车时间点最短，于2025年发布相关停售政策。后续有荷兰，包括美国加州纷纷跟进。《中国传统燃油车退出时间表研究》报告，综合中国汽车业发展及排放目标，对燃油车的退出时间进行了分析，提出中国有望在2050年以前实现传统燃油车的全面退出。

电动车的一大特点就是电动车电能用完之后，需对电动车车载蓄电池进行充电。电动车的充电有多种模式，由于汽车充电过程中可能存在工频漏50Hz漏电及直流漏电的风险可能性，要求必须对充电过程中进行实时的漏电监控。

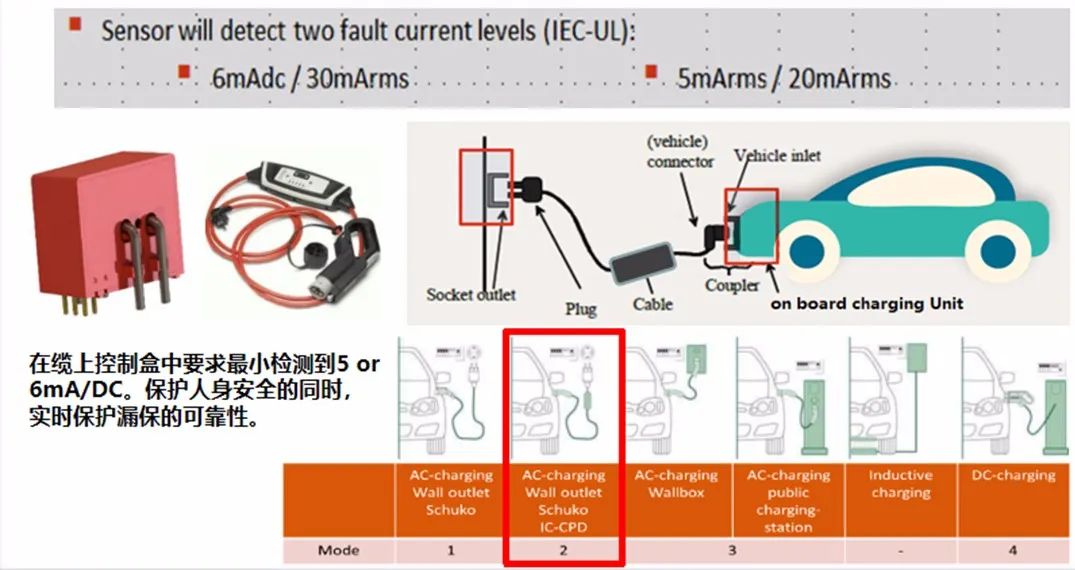

在模式二充电中，根据IEC62752的标准。要求检测到最小人体漏电保护30mA/AC，最小磁精准度保护6mA/DC。

模式二检测要求：

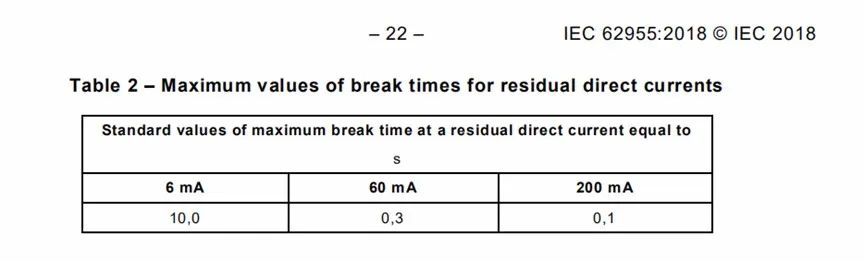

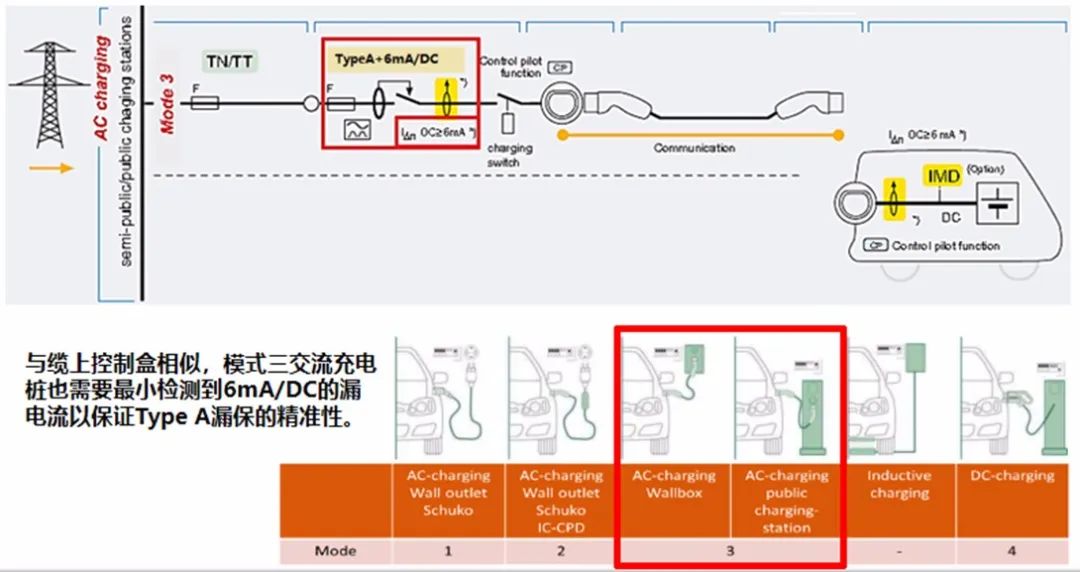

根据IEC62955，模式三充电桩漏电保护中要求在已装有TypeA漏保装置的前提下，加装纯直流漏电检测装置RDC-DD，用来针对直流漏电进行保护。其最小直流漏电检测点仍为6mA/DC。

模式三检测要求：

检测要求

直流漏电：6mA/DC及以上

交流：TypeA

     3．  小信号电流检测

工业上需要需要检测各种非电物理量，例如温度、压力、速度、角度等，这些数据量都需要转换成模拟电量信号，才能传输到长远距离之外的设备或者控制器上。工业上最被广泛采用的是4-20mA的电流信号转化模拟信号。采用4-20mA的原因：工业信号的现场处理存在着电磁干扰严重的情况。当采用电压作为通讯信号时非常容易受电磁干扰影响，且距离越远，电压信号越容易衰减。相比较而言，电流信号无论在抗干扰还是传输距离上都有比较大的优势。同时4mA和20mA兼顾考虑了防爆火花电流及断线电流检测点。

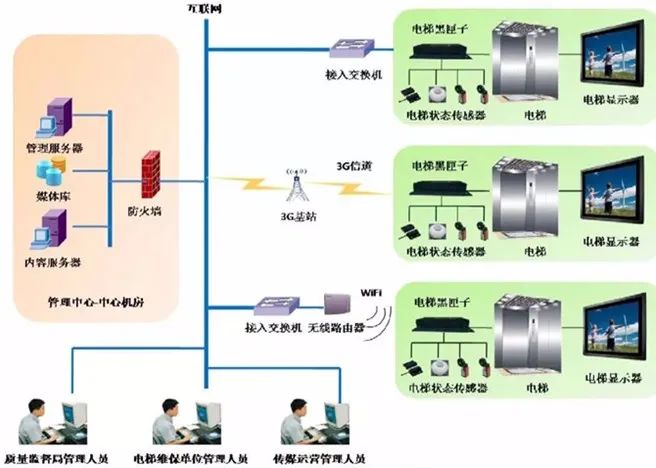

    泛在电力物联网的兴起，各种工业设备上的信息状态需要进行实施的监控，以保证设备在健康的状态下进行运转。如电梯设备中当电梯门发生故障时，实际电梯门的开关门不受控制，这时是不清楚是控制系统没有下达控制信号，还是运行机构没有执行命令。此时必须对控制系统信号回路进行实时监控，判断回路信号是否仍存在，当检测到的信号电流小于4mA时，则可判定信号回路发生异常，运行机构没有收到控制信号。从而定位问题点进行及时的维修。

检测需求：

检测信号回路中的4-20mA信号电流，信号电流为纯直流电流。

要求加装设备不影响原回路，要求检测器件为隔离穿线方案。

检测要求

电流：纯直流或直流叠加其他波形

RCMU的适配性：

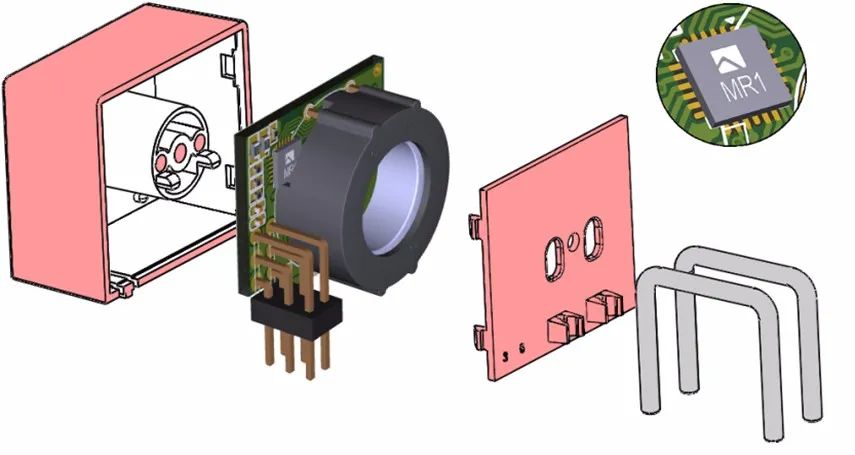

RCMU系列传感器做为交直流型小电流检测模块，以其高精度，快速响应，可调量程，超小体积等特点广泛适用于各领域。高产品参数源于自主创新ASIC技术，使器件成为全球最小TypeB型漏电检测模块。

在小电流检测应用上，RCMU的产品特性尤其适合。因为检测电流较小，外界磁场的干扰及剩磁效应会对产品提出更高的要求。利用其单芯片方案+特殊磁环设计。RCMU的磁场抗干扰能力及消磁能力能完全适应各种高强度恶劣工况。

产品基本参数：

RCMU可选检范围：20mA、100mA、500mA… …3A、5A等

带宽选择：DC~2KHz

信号输出：模拟信号、数字信号

安装方式：PCB板载

检测方式：隔离检测穿孔过线方式

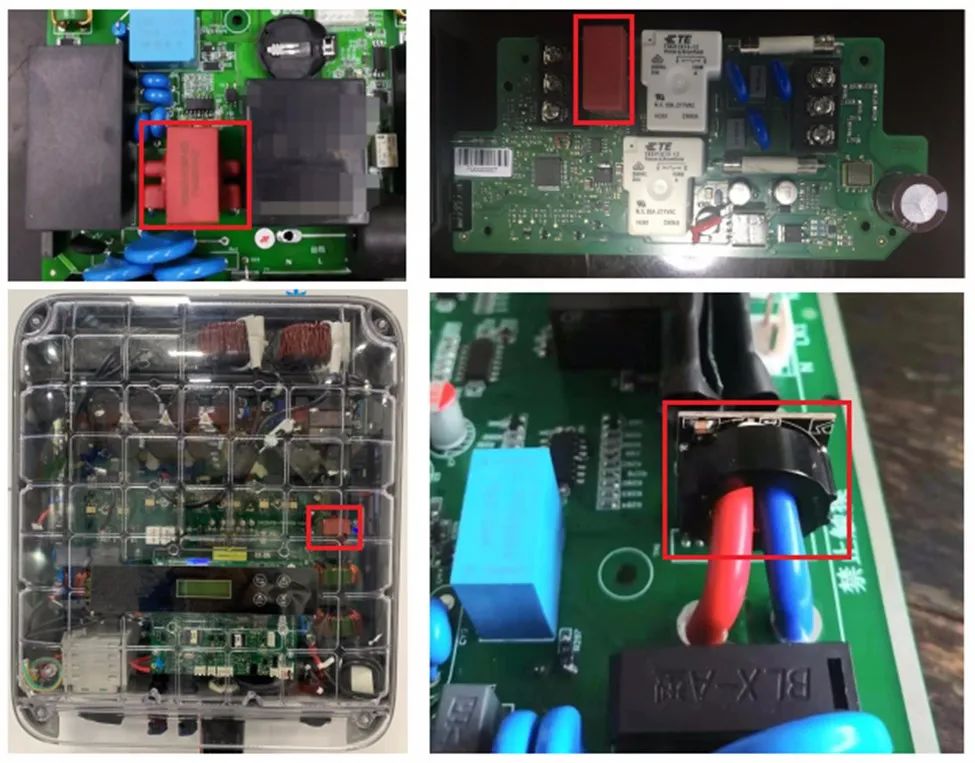

产品应用参考

参考文献：

（1）《IEC62109》

（2）《IEC62752》

（3）《IEC62955》

（4）《正确选用剩余电流保护器(RCD)-谈直流分量对RCD的影响及对策》

作为全球电流传感器、漏电流传感器智能化推动者的MAGTRON，打造专用电流传感模块和漏电流传感模块，可满足高频、高速、高精度、智能化等各类定制化需求，并为全球智能磁电传感产业发展提供极具创新的SoC单芯片级解决方案。
